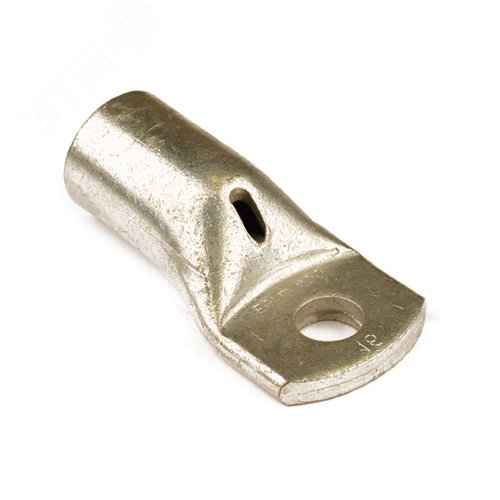

Наконечник кабельный медный луженый ТМЛ 25-6-7 предназначен для оконцевания и последующего надежного подсоединения медных многопроволочных жил силовых и контрольных кабелей к различным зажимным устройствам электрооборудования, аппаратов и шин. Изделие обеспечивает низкое переходное сопротивление, высокую механическую прочность и долговечность контактного соединения, что критически важно для безопасной и безаварийной эксплуатации электроустановок.
Наконечник имеет типовую конструкцию, состоящую из двух основных частей: трубчатой гильзы для обжатия жилы кабеля и плоской контактной лопатки с отверстием под болтовое соединение. Маркировка ТМЛ 25-6-7 расшифровывается следующим образом: Т – наконечник, М – медный, Л – луженый. Цифры обозначают: 25 – номинальное сечение подключаемой жилы в мм² (в данном случае 25 мм²), 6 – диаметр отверстия под болт в лопатке (6 мм), 7 – длина лопатки в сантиметрах (70 мм).
Изготовлен из высококачественной электротехнической меди (марка М1 по ГОСТ 859-2014), обладающей отличной электропроводностью. Поверхность наконечника покрыта слоем оловянно-свинцового или бессвинцового припоя (лужение) для защиты меди от окисления, улучшения паяемости и снижения переходного сопротивления в месте контакта.
Наконечник ТМЛ 25-6-7 нашел широкое применение в энергетике, промышленном и гражданском строительстве, при монтаже распределительных устройств (РУ), щитового оборудования (ГРЩ, ВРУ, ЩР), станций управления, а также в судостроении и железнодорожном транспорте. Он используется для присоединения кабелей к силовым автоматическим выключателям, рубильникам, клеммным колодкам, шинам распределительных щитов и другим аппаратам с болтовыми зажимами.
Монтаж осуществляется методом опрессовки (обжима) гильзовой части с помощью специального инструмента – гидравлических, механических или электрических пресс-клещей с соответствующими матрицами (индикаторами сечения). Правильно выполненная опрессовка обеспечивает неразъемное электрическое соединение, механическую прочность на растяжение, сравнимую с прочностью самой жилы кабеля, и стабильный электрический контакт на весь срок службы.
Производство, технические требования и испытания наконечников типа ТМЛ регламентируются рядом государственных стандартов и технических условий:
1. Высокая электропроводность и коррозионная стойкость: Медь и луженое покрытие обеспечивают минимальные потери энергии и защиту от окисления даже во влажной среде.
2. Надежность и долговечность: Правильно обжатое соединение не требует обслуживания и сохраняет свои характеристики десятилетиями.
3. Универсальность и удобство монтажа: Стандартизированные размеры и форма лопатки под болт М6 позволяют легко интегрировать наконечник в большинство типов электрооборудования.
4. Соответствие стандартам безопасности: Изготовление в соответствии с ГОСТ гарантирует соответствие изделия строгим требованиям электро- и пожарной безопасности.
5. Широкая сфера применения: Подходит для использования в стационарных установках класса напряжения до 1000 В.
При выборе наконечника ТМЛ необходимо убедиться в соответствии его номинального сечения (25 мм²) фактическому сечению подключаемой медной многопроволочной жилы. Перед опрессовкой рекомендуется зачистить изоляцию на длину гильзы, обработать жилу контактной смазкой (при необходимости) и использовать только сертифицированный инструмент с правильными матрицами. После обжима обязателен визуальный контроль качества опрессовки (отсутствие трещин, полное вхождение жилы) и, при возможности, проверка сопротивления соединения.
Использование качественных наконечников ТМЛ, соответствующих ГОСТ, и соблюдение технологии монтажа – залог создания безопасного, надежного и долговечного электрического контакта в любой силовой цепи.
