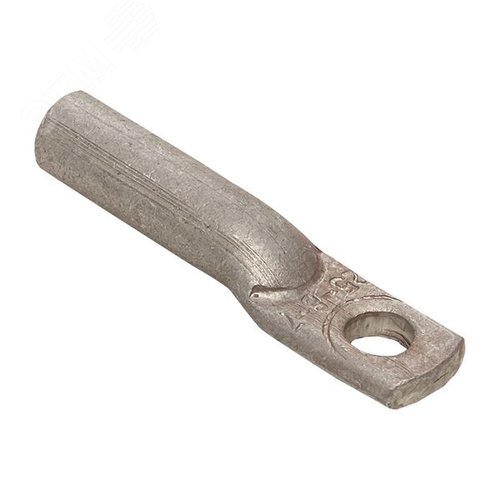

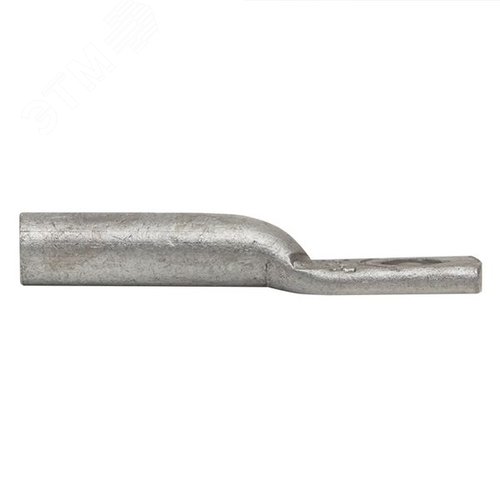

Наконечник алюмомедный ТАМ 25-8-7 от бренда PROxima представляет собой современное и технологичное решение для создания надежных, долговечных и безопасных электрических соединений. Он специально разработан для оконцевания и соединения алюминиевых проводов с медными шинами, клеммами или выводами электрооборудования, что является одной из наиболее ответственных задач в электромонтаже.
Наконечник имеет комбинированную конструкцию, которая обеспечивает максимальную эффективность и безопасность. Контактная (зажимная) часть изготавливается из высококачественной электролитической меди (М1) и покрывается оловянным или серебряным слоем для защиты от окисления и обеспечения минимального переходного сопротивления. Хвостовик, предназначенный для опрессовки алюминиевого проводника, выполнен из специального алюминиевого сплава. Две части надежно соединены между собой методом сварки трением (фрикционной сварки), что гарантирует механическую прочность и стабильность электрических характеристик в месте перехода алюминий-медь.
Маркировка ТАМ 25-8-7 расшифровывается следующим образом:
ТАМ – Токопроводящий АлюмоМедный.
25 – Номинальное сечение присоединяемого алюминиевого провода (25 мм²).
8 – Диаметр отверстия под болт крепления (8 мм).
7 – Длина хвостовика для опрессовки (70 мм).
Основные преимущества:
• Устранение гальванической коррозии: Прямой контакт алюминия и меди в месте соединения приводит к электрохимической коррозии, особенно в присутствии влаги. Наконечник ТАМ полностью устраняет эту проблему, так как алюминиевый провод контактирует только с алюминиевой частью наконечника, а медная часть – с медной шиной.
• Высокая надежность и долговечность: Прочное неразъемное соединение двух металлов обеспечивает стабильное переходное сопротивление на весь срок службы, исключая перегрев.
• Соответствие стандартам: Изделие производится в соответствии с требованиями ГОСТ, ТУ и международных стандартов.
• Удобство монтажа: Хвостовик имеет контрольные отверстия (окна) для визуальной проверки глубины захода жилы после опрессовки. Медная часть часто имеет насечку для увеличения площади контакта и защиты от раскручивания болта.
• Широкая сфера применения: Предназначен для работы в электрических сетях и установках переменного тока напряжением до 35 кВ включительно.
Наконечники ТАМ серии PROxima незаменимы в энергетике, промышленном и гражданском строительстве, при монтаже распределительных устройств (РУ, КРУ, КСО), трансформаторных подстанций, вводно-распределительных устройств (ВРУ), главных распределительных щитов (ГРЩ), а также для подключения мощного электрооборудования. Они используются для оконцевания силовых кабелей и проводов с алюминиевыми жилами при их присоединении к медным или латунным зажимам аппаратов.
• Тип: ТАМ (алюмомедный).
• Сечение алюминиевого проводника: 25 мм².
• Диаметр отверстия под болт: 8 мм.
• Диапазон сечений по меди (эквивалент): 16-25 мм².
• Тип опрессовки: локальная или сплошная обжимка с помощью гидравлических пресс-клещей и соответствующих матриц.
• Климатическое исполнение и категория размещения: УХЛ, ХЛ, Т (по ГОСТ 15150).
• Рабочая температура: от -50°C до +50°C.
Производство и применение алюмомедных наконечников регламентируется рядом государственных и международных стандартов, определяющих требования к материалам, конструкции, размерам, электрическим и механическим испытаниям. При выборе и монтаже необходимо руководствоваться следующими документами:
• ГОСТ Р 50043.1-2020 (МЭК 61238-1:2018) "Соединители для силовых кабелей с изоляцией из сшитого полиэтилена на номинальное напряжение от 3,6/6 кВ до 20,8/36 кВ. Часть 1. Соединители и ответвители для силовых кабелей с медными и алюминиевыми жилами. Общие требования и методы испытаний". Этот стандарт устанавливает общие требования к соединителям, включая требования к электрическим характеристикам и методам испытаний.
Ссылка на текст стандарта: docs.cntd.ru/document/1200177029
• ГОСТ Р МЭК 61238-1-2016 "Соединители для силовых кабелей с изоляцией из сшитого полиэтилена на номинальное напряжение от 3,6/6 кВ до 20,8/36 кВ. Часть 1. Соединители и ответвители для силовых кабелей с медными и алюминиевыми жилами. Общие требования и методы испытаний" (актуальная редакция).
Ссылка на информацию: protect.gost.ru
• СО 153-34.20.119-2003 "Инструкция по применению и испытанию средств защиты, используемых в электроустановках" (содержит указания по монтажу).
Ссылка на текст: docs.cntd.ru/document/1200033307
• ПУЭ (Правила устройства электроустановок) 7-е издание. Глава 2.1, разделы, касающиеся соединений и ответвлений проводников.
Ссылка на актуализированную редакцию: docs.cntd.ru/document/1200006137
• СТО 56947007-29.120.99.105-2011 "Наконечники и соединители алюмомедные кабельные. Технические условия" (стандарт организации, но широко применяемый в отрасли).
1. Подготовка кабеля: Зачистите изоляцию с конца алюминиевой жилы на длину, равную длине хвостовика наконечника.
2. Подготовка наконечника: Убедитесь в целостности изделия и отсутствии загрязнений. При необходимости обработайте внутреннюю поверхность хвостовика кварцевазелиновой пастой для защиты от окисления.
3. Вставка жилы: Введите зачищенную жилу в хвостовик до упора. Через контрольные отверстия убедитесь, что жила видна по всей длине.
4. Опрессовка: Используя сертифицированные гидравлические пресс-клещи и матрицу, соответствующую типоразмеру наконечника (ТАМ 25), выполните обжим. Опрессовку следует начинать от манжеты (бортика) наконечника. Каждая обжимная лунка должна быть полностью сформирована.
5. Крепление: Установите наконечник на контактную поверхность (шину) с помощью болта, шайб (пружинной и плоской) и гайки соответствующего диаметра (М8). Затяжку производите с рекомендуемым моментом.
Важно: Монтаж должен производиться квалифицированным персоналом с соблюдением всех правил электробезопасности и с применением профессионального инструмента.
Наконечник ТАМ 25-8-7 под торговой маркой PROxima изготавливается на современном оборудовании с многоступенчатым контролем качества. Каждая партия продукции сопровождается технической документацией, подтверждающей ее соответствие заявленным характеристикам и действующим стандартам. Использование качественных наконечников – это инвестиция в безопасность и бесперебойность работы вашей электроустановки на долгие годы.
