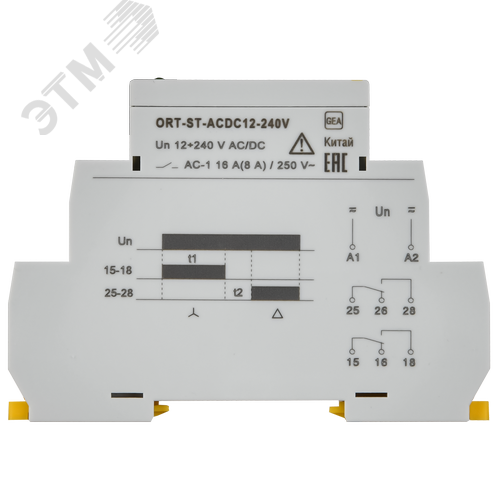

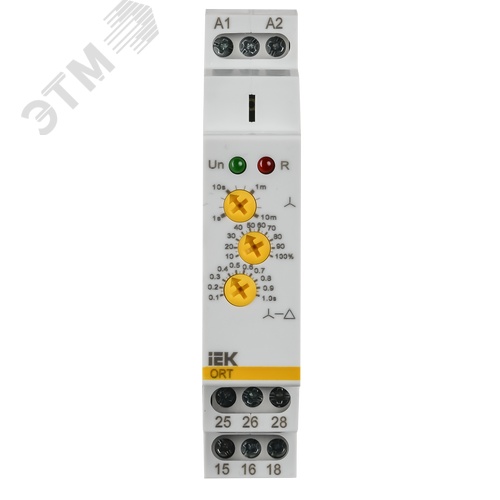

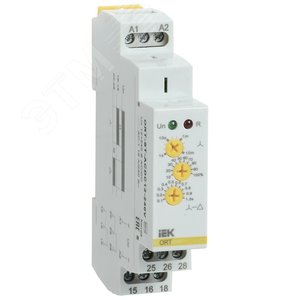

Реле времени серии ORT предназначено для управления пуском трехфазных асинхронных электродвигателей по схеме переключения со звезды на треугольник. Данный метод пуска является наиболее распространенным для снижения пусковых токов двигателей, что значительно увеличивает срок их службы и снижает нагрузку на электрическую сеть.
Устройство автоматически выполняет переключение режимов работы двигателя. При подаче питания реле включает двигатель по схеме "звезда", обеспечивая пониженный пусковой ток и момент. По истечении предварительно установленного времени (время пуска) реле переключает силовые контакторы на схему "треугольник", переводя двигатель в номинальный режим работы. Реле ORT.12 совместимо с катушками контакторов на напряжение управления от 12 до 230 В переменного или постоянного тока, что обеспечивает универсальность применения.
• Напряжение питания управляющей цепи: 12-230 В AC/DC (широкий диапазон).
• Диапазон установки времени переключения: от 0.1 до 120 секунд (регулируется потенциометром).
• Количество и тип выходных контактов: 1 переключающий контакт (c/o) с задержкой на переключение.
• Коммутационная способность: 8 А (6 А для AC-15 при 230 В).
• Степень защиты: IP20 (для установки в защищенных электрощитах).
• Климатическое исполнение и категория размещения: УХЛ4.
• Высокая механическая износостойкость: 10 млн. циклов.
• Современное компактное исполнение для монтажа на DIN-рейку (ширина 22.5 мм).
Реле используется в системах управления электроприводом в промышленности, на производстве, в строительстве и ЖКХ. Типичные применения: управление мощными насосами, вентиляторами, компрессорами, конвейерами, мешалками и другим оборудованием с трехфазными асинхронными двигателями средней и высокой мощности (обычно от 4 кВт и выше).
• Универсальность питания: Работа от постоянного и переменного напряжения в широком диапазоне упрощает проектирование и замену.
• Надежность и долговечность: Отсутствие движущихся частей в силовой цепи, качественные материалы.
• Простой монтаж и настройка: Винтовые клеммы, удобная шкала настройки времени, крепление на DIN-рейку.
• Визуальная индикация: Светодиодный индикатор состояния облегчает диагностику.
• Соответствие стандартам: Изготовлено в соответствии с действующими директивами и нормами.
Применение, монтаж и эксплуатация реле времени для управления пуском двигателей регламентируется рядом национальных и международных стандартов, обеспечивающих электробезопасность и надежность систем. Основные документы:
• ГОСТ Р 50030.5.1-2005 (МЭК 60947-5-1:2003) "Аппаратура распределения и управления низковольтная. Часть 5-1. Аппараты и коммутационные элементы цепей управления. Электромеханические аппараты для цепей управления". Этот стандарт определяет требования к низковольтной аппаратуре, включая реле управления.
• ГОСТ Р 51731-2001 (МЭК 60947-4-1:2000) "Аппаратура коммутационная низковольтная. Контакторы и пускатели. Часть 4-1. Контакторы электромеханические и пускатели двигателей". Стандарт непосредственно касается устройств управления пуском двигателей.
• Правила устройства электроустановок (ПУЭ) – актуальное издание. Главы 1.7, 2.1, 3.1, 4.3, 5.3 регламентируют вопросы защиты, управления и выбора аппаратуры для электродвигателей.
• Международный стандарт IEC 60947-4-1 "Low-voltage switchgear and controlgear – Part 4-1: Contactors and motor-starters – Electromechanical contactors and motor-starters".
• Международный стандарт IEC 60947-5-1 "Low-voltage switchgear and controlgear – Part 5-1: Control circuit devices and switching elements – Electromechanical control circuit devices".
Реле времени ORT.12 является лишь элементом системы управления. Для корректной и безопасной работы необходимо правильно подобрать и подключить силовые контакторы, устройства защиты (автоматические выключатели, тепловые реле), а также обеспечить блокировку от одновременного включения контакторов "звезды" и "треугольника" (механическую или электрическую). Время пуска должно быть установлено таким, чтобы переключение на "треугольник" происходило после полного разгона двигателя, но до его перегрева в режиме "звезды". Точные расчеты и монтаж должны выполняться квалифицированным персоналом в соответствии с проектной документацией и указанными нормативными актами.
Актуальные тексты нормативных документов (ГОСТы, ПУЭ) можно найти на официальных ресурсах, таких как:
• Федеральное агентство по техническому регулированию и метрологии (Росстандарт)
• Национальная электронная библиотека нормативно-технической документации (Техэксперт)
• Официальный интернет-портал правовой информации (для ПУЭ в составе Свода правил СП 256.1325800.2016)
