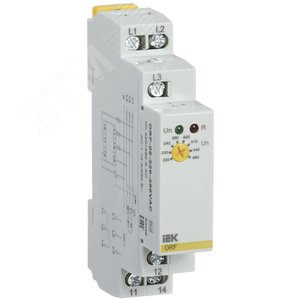

Реле фаз ORF 08. трехфазный 220-460 В AC

Реле контроля фаз ORF 08: Надежная защита трехфазного оборудования 220-460 В AC

Реле контроля фаз ORF 08 — это профессиональное устройство, предназначенное для непрерывного мониторинга параметров трехфазной сети переменного тока и защиты дорогостоящего промышленного оборудования от повреждений, вызванных неисправностями в питающей сети. Прибор автоматически отключает нагрузку при обнаружении аварийных ситуаций, предотвращая выход из строя электродвигателей, преобразователей частоты, станков и другого критически важного оборудования.

Ключевые функции и назначение

Основная задача реле ORF 08 — контроль качества и симметрии трехфазного напряжения. Устройство выполняет следующие защитные функции:

• Контроль порядка чередования фаз (фазировки): Защита от неправильного подключения, которое может привести к обратному вращению двигателей и авариям.
• Защита от обрыва одной или нескольких фаз: Немедленное отключение при пропадании напряжения на любом из фазных проводов.
• Защита от перекоса фаз (асимметрии напряжений): Контроль разницы напряжений между фазами, опасной для обмоток электродвигателей.
• Контроль выхода напряжения за допустимые пределы: Защита как от повышенного (>460 В), так и от пониженного (<220 В) напряжения в сети.
• Срабатывание при слипании фаз (снижение межфазного напряжения до нуля).

Технические характеристики

• Диапазон рабочих напряжений: 220-460 В AC, 50/60 Гц.
• Контролируемые параметры: Напряжение, чередование, асимметрия, обрыв.
• Выходной контакт: 1 перекидной (NO/NC) контакт релейного типа.
• Задержка на включение (время готовности): Регулируемая, для исключения ложных срабатываний при пуске.
• Задержка на отключение при аварии: Настраиваемая, для фильтрации кратковременных помех в сети.
• Индикация: Светодиодные индикаторы состояния сети и наличия питания.
• Монтаж: На DIN-рейку.

Области применения

Реле ORF 08 незаменимо в системах промышленной автоматизации, энергоснабжения и на производственных объектах:

• Защита трехфазных асинхронных и синхронных электродвигателей в насосах, вентиляторах, компрессорах, конвейерах.
• Охрана питания чувствительного оборудования: станков с ЧПУ, медицинских аппаратов, лабораторных комплексов.
• Системы вентиляции и кондиционирования (ОВиК).
• Лифтовое и подъемное оборудование.
• Генераторные установки и системы АВР (автоматического ввода резерва).

Нормативная база и стандарты

Производство и применение устройств защиты и контроля фаз регламентируется рядом национальных и международных стандартов, обеспечивающих безопасность электроустановок. При выборе и эксплуатации реле ORF 08 рекомендуется руководствоваться следующими документами:

• ГОСТ IEC 60255-1-2014 "Реле электрические. Часть 1. Требования и методы испытаний". Этот стандарт устанавливает общие требования к реле защиты, включая механические и климатические испытания. Ознакомиться с текстом можно на ресурсе Консорциума "Кодекс" (docs.cntd.ru).
• ГОСТ Р 50030.5.1-2005 (МЭК 60947-5-1:2003) "Аппаратура распределения и управления низковольтная. Часть 5-1. Аппараты и коммутационные элементы цепей управления. Электромеханические аппараты для цепей управления". Стандарт определяет требования к низковольтной аппаратуре, к которой относится реле. Актуальную информацию можно найти на официальном сайте Росстандарта (gost.ru).
• Правила устройства электроустановок (ПУЭ), особенно главы 1.7 (Заземление и защитные меры электробезопасности), 3.1 (Электродвигатели) и 5.3 (Электрические сети и оборудование напряжением выше 1 кВ). ПУЭ являются основным руководящим документом для проектирования и монтажа. Текст доступен на специализированных порталах, например, Stroyinf.ru.
• СП 31-110-2003 "Проектирование и монтаж электроустановок жилых и общественных зданий". Свод правил содержит указания по применению устройств защиты. Документ размещен на официальном сайте МГСН (mgsn.ru).

Преимущества модели ORF 08

• Широкий диапазон напряжений: Позволяет использовать устройство в различных сетях без дополнительной адаптации.
• Надежность и долговечность: Построено на базе качественных компонентов, рассчитанных на длительную непрерывную работу.
• Простота настройки и монтажа: Удобные регуляторы для установки порогов срабатывания и компактный корпус для DIN-рейки.
• Универсальность: Подходит для защиты широкого спектра трехфазного оборудования.
• Экономическая эффективность: Низкая стоимость владения по сравнению с потенциальным ущербом от выхода из строя оборудования.

Принцип работы и подключение

Реле подключается непосредственно к контролируемым трем фазам (L1, L2, L3) и нулевому проводу (N). Встроенная микропроцессорная схема непрерывно анализирует векторные напряжения. При нормальных параметрах сети выходное реле замкнуто, подавая питание на силовые контакторы или пускатели защищаемой линии. При обнаружении любого из нарушений (обрыв, перекос, непорядок чередования) микропроцессор, выдержав установленную временную задержку (для отсечки кратковременных помех), размыкает выходное реле, отключая нагрузку. Восстановление питания происходит автоматически после нормализации параметров сети на время, превышающее установленную задержку на включение.

Реле контроля фаз ORF 08 — это простое, но крайне важное звено в системе защиты вашего электрооборудования, обеспечивающее его бесперебойную и долговечную работу в условиях реальной промышленной эксплуатации.
