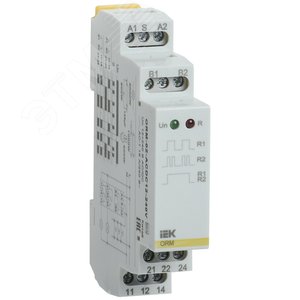

Реле импульсное ORM. 2 конт. 12-240 В AC/DC

Импульсное реле ORM: Универсальное решение для управления освещением

Импульсное реле ORM на 2 контакта с рабочим напряжением 12-240 В AC/DC — это современное электромеханическое устройство, предназначенное для управления цепями освещения и другими нагрузками из нескольких мест с помощью кнопочных выключателей (импульсных кнопок). Оно является ключевым элементом для построения гибких и удобных систем управления, заменяя устаревшие схемы на проходных и перекрестных выключателях.

Принцип работы и ключевые преимущества

Реле срабатывает при каждом кратковременном импульсе напряжения, подаваемом с любой кнопки, подключенной к его цепи управления. Каждый новый импульс меняет состояние силовых контактов на противоположное (включено/выключено). Это позволяет организовать управление одной группой освещения из неограниченного количества точек, используя простые и недорогие кнопки.

Основные преимущества:

• Универсальность питания: Широкий диапазон рабочих напряжений от 12 до 240 В постоянного и переменного тока позволяет интегрировать реле в различные электрические системы, включая низковольтные цепи безопасности и стандартные сети 220/230 В.
• Экономия на монтаже: Существенное сокращение расхода кабеля и количества механических выключателей. Для управления требуется только двухпроводная линия от каждой кнопки до реле, а не сложная коммутация между выключателями.
• Простота расширения системы: Для добавления новой точки управления необходимо просто подключить параллельно еще одну кнопку к существующим управляющим проводам.
• Надежная коммутация: Два силовых контакта обеспечивают надежное переключение нагрузок. Электромеханическая конструкция гарантирует устойчивость к броскам тока и перегрузкам.

Технические характеристики и область применения

Технические параметры:

• Тип: Импульсное, бистабильное (с фиксацией состояния).
• Рабочее напряжение цепи управления и катушки: 12–240 В AC/DC.
• Количество и тип контактов: 2 переключающих (нормально разомкнутый/нормально замкнутый) силовых контакта.
• Коммутируемая мощность: Зависит от конкретной модели, указана в технической документации.
• Механическая износостойкость: Высокое количество циклов переключения.
• Способ монтажа: На DIN-рейку стандартного распределительного щита.

Сферы использования:

• Управление освещением в длинных коридорах, лестничных пролетах, больших комнатах с несколькими входами.
• Организация систем "умный дом" начального уровня с централизованным управлением.
• Коммутация вентиляторов, отдельных групп электроприборов и других индуктивных или резистивных нагрузок в пределах номинала.

Нормативная база и безопасность

Производство, параметры безопасности и испытания подобных низковольтных коммутационных устройств регламентируются рядом национальных и международных стандартов. При выборе, установке и эксплуатации импульсных реле необходимо руководствоваться следующими документами:

• ГОСТ Р 50030.1-2020 (МЭК 60947-1:2014) "Аппаратура распределения и управления низковольтная. Часть 1. Общие правила." Этот стандарт устанавливает общие требования к низковольтной коммутационной аппаратуре. Актуальную версию можно найти на официальном сайте Федерального агентства по техническому регулированию и метрологии (Росстандарт).
• Правила устройства электроустановок (ПУЭ) — основной документ, определяющий требования к проектированию и монтажу электроустановок. Актуальные редакции публикуются на ресурсах, посвященных техническому нормированию в электроэнергетике.
• ГОСТ Р 50571.1-2009 (МЭК 60364-1:2005) "Электроустановки низковольтные. Часть 1. Основные положения." Стандарт, касающийся безопасности низковольтных электроустановок.

Важно! Монтаж и подключение устройства должны выполняться квалифицированным персоналом с соблюдением всех норм электробезопасности и проекта электроустановки. Перед установкой обязательно ознакомьтесь с официальной инструкцией производителя для конкретной модели реле.

Рекомендации по выбору и эксплуатации

При выборе импульсного реле ORM обратите внимание на номинальный ток силовых контактов, который должен превышать расчетный ток нагрузки. Для управления люминесцентными или светодиодными лампами с драйверами рекомендуется предусмотреть запас по току. Убедитесь, что рабочее напряжение вашей системы управления соответствует заявленному диапазону (12-240 В AC/DC).

Устройство предназначено для монтажа в защищенном распределительном шкафу. Для обеспечения долговечности и безопасности эксплуатации защитите цепь управления реле, в которой находятся кнопки, автоматическим выключателем соответствующего номинала.

Импульсное реле ORM — это простое, надежное и экономически выгодное решение для модернизации системы управления освещением в жилых, коммерческих и промышленных помещениях, обеспечивающее комфорт и энергоэффективность.
