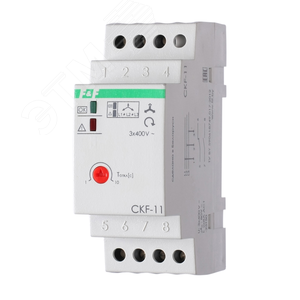

Реле контроля фаз CKF-11: защита трехфазных сетей
Реле контроля фаз CKF-11 предназначено для автоматического отключения оборудования при нарушениях параметров трехфазной сети: перекосе фаз, обрыве нуля, изменении порядка чередования фаз или выходе напряжения за допустимые пределы. Устройство обеспечивает надежную защиту промышленного оборудования, электродвигателей, генераторов и других трехфазных потребителей.
Основные функции и особенности
- Контроль напряжения: отключение при выходе за установленные пределы (регулируемые пороги).
- Защита от перекоса фаз: балансировка нагрузки между фазами.
- Контроль чередования фаз: предотвращение обратного вращения двигателей.
- Обрыв фазы или нуля: мгновенное срабатывание при пропадании одной из фаз.
- Регулируемая задержка срабатывания: предотвращение ложных отключений при кратковременных помехах.
- Индикация состояния: светодиодные индикаторы для диагностики.
- Компактный корпус: монтаж на DIN-рейку.
Технические характеристики
| Рабочее напряжение | 3×380 В (50 Гц) |
| Диапазон регулировки напряжения | 160–280 В (фазное), 280–480 В (линейное) |
| Задержка срабатывания | 0,1–10 сек (регулируемая) |
| Контактная группа | 1 переключающий (NO/NC) |
| Степень защиты | IP20 |
| Температурный диапазон | -20°C…+55°C |
| Стандарты | ГОСТ Р 50030.5-2012, МЭК 60947-5-1 |
Применение
CKF-11 используется в системах защиты:
- Промышленных электродвигателей (насосы, вентиляторы, компрессоры).
- Трехфазных генераторов и ИБП.
- Станков, лифтов, кранового оборудования.
- Систем вентиляции и кондиционирования.
Нормативные документы
Реле соответствует требованиям:
Принцип работы
Реле анализирует параметры сети: напряжение каждой фазы, угол сдвига, частоту. При отклонении от заданных значений (например, при перекосе более 20% или обрыве фазы) внутреннее реле размыкает цепь управления, отключая нагрузку через контактор. Восстановление питания происходит автоматически после нормализации параметров сети.
Монтаж и подключение
Устройство монтируется на DIN-рейку в распределительных щитах. Подключение осуществляется согласно схеме в технической документации:
- Фазные проводники (L1, L2, L3) подключаются к клеммам 1, 3, 5.
- Нулевой провод (N) — к клемме 7.
- Управляющие контакты (13, 14) — в цепь катушки контактора.
Важно! Настройка порогов срабатывания выполняется согласно характеристикам защищаемого оборудования.
Дополнительные ресурсы
Тип изделия - Реле контроля фаз
Напряжение, В - 220
Номинальный ток, А - 8
Способ монтажа - DIN-рейка
Количество НО контактов - 1
Количество НЗ контактов - 1
Количество переключающих контактов - 0
Количество модулей DIN - 2
Степень защиты - IP20
Количество контактов - 2
Напряжение питания - 400
Род тока - Переменный (AC)
Диапазон рабочих температур - от -25 до +50
Количество фаз - 3
Климатическое исполнение - УХЛ4
Коммутируемый ток, А - 8
Высота, мм - 90
Масса, кг - 0.12
Нормативный документ - ТУ BY 590618749.027-2017
Тип изделия - Реле контроля фаз
Номинальное напряжение управления, В - 400
Род тока катушки управления - Переменный (AC)
Тип подключения - Винтовое
Индикация - Световая
Глубина, мм - 65
Ширина, мм - 35
Тип контактов - НО+НЗ
