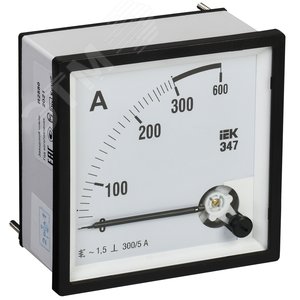

Амперметр Э47 300/5А 72х72: Высокоточный контроль тока с трансформаторным включением

Аналоговый щитовой амперметр модели Э47 300/5А 72х72 – это надежный и точный прибор, предназначенный для измерения силы переменного тока в промышленных электрических сетях. Его ключевая особенность – работа в связке с трансформатором тока (ТТ), что позволяет безопасно контролировать высокие значения токов, типичные для энергетики, manufacturing и тяжелой промышленности.

Принцип работы и ключевые особенности

Прибор работает по классическому электромагнитному принципу. Измеряемый ток, пропорционально сниженный трансформатором тока (в данном случае с коэффициентом 300/5 А), протекает через измерительный механизм, вызывая отклонение стрелки относительно проградуированной шкалы. Это обеспечивает высокую надежность, стабильность показаний и устойчивость к перегрузкам.

Габаритный размер лицевой части прибора составляет 72х72 мм, что соответствует стандартному посадочному месту для большинства электрощитового оборудования. Монтаж осуществляется через переднюю панель, что удобно для установки в дверцы шкафов и щитов управления.

Технические характеристики

• Тип прибора: Амперметр электромагнитной системы
• Модель: Э47
• Номинальный ток трансформатора: 5 А (ток вторичной обмотки ТТ)
• Измеряемый ток (предел шкалы): 300 А (с учетом коэффициента трансформации ТТ 300/5)
• Класс точности: 1.5. Это означает, что максимальная погрешность измерения не превышает ±1.5% от верхнего предела измерения (300А).
• Род тока: Переменный (AC)
• Способ включения: Через трансформатор тока
• Габариты лицевой части: 72 x 72 мм
• Исполнение: Щитовое, для монтажа на панель

Область применения

Амперметр Э47 на 300/5А нашел широкое применение в различных отраслях для оперативного контроля тока в трехфазных и однофазных сетях переменного тока частотой 50 Гц. Основные сферы использования:

• Главные распределительные щиты (ГРЩ) и вводно-распределительные устройства (ВРУ)
• Силовые щиты и панели управления промышленным оборудованием (станки, насосы, вентиляционные системы)
• Устройства коммерческого и технического учета электроэнергии на предприятиях
• Подстанции и распределительные пункты
• Системы автономного энергоснабжения

Нормативная документация и стандарты

Производство, испытания и технические требования к амперметрам типа Э47 регламентируются следующими государственными и международными стандартами:

• ГОСТ 1845-59: Приборы электроизмерительные. Амперметры и вольтметры. Общие технические условия. (Или его более современные аналоги, определяющие общие требования к приборам электромагнитной системы).
• ГОСТ 23217-78: Приборы аналоговые показывающие электроизмерительные. Общие технические условия.
• Межгосударственный стандарт ГОСТ 12997-84: Приборы электроизмерительные щитовые. Общие технические условия. Этот стандарт устанавливает общие требования к группе щитовых приборов.
• ГОСТ 6736-2019: Трансформаторы тока. Общие технические условия. (Регламентирует работу устройств, с которыми применяется амперметр).
• Международный стандарт IEC 60051: Direct acting indicating analogue electrical measuring instruments and their accessories. (Международный аналог, определяющий классы точности, требования к маркировке и испытаниям).

Преимущества модели

• Высокая надежность: Простая электромагнитная система не содержит сложных электронных компонентов, что обеспечивает длительный срок службы.
• Устойчивость к помехам: Нечувствителен к электромагнитным помехам, характерным для промышленных environments.
• Наглядность: Аналоговая стрелочная индикация позволяет быстро визуально оценить текущее значение и динамику изменения тока.
• Безопасность: Гальваническая развязка с первичной цепью высокого напряжения благодаря трансформатору тока гарантирует безопасность персонала.
• Стандартизация: Стандартные габариты и способ монтажа упрощают установку и замену прибора.

Артикул производителя IPA10-6-0300-E однозначно идентифицирует данную модель с конкретными параметрами: исполнение Э47, размер 72х72, предел измерения 300А с трансформатором 5А, класс точности 1.5.
