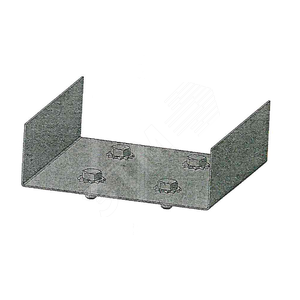

Скоба для лотков СКЛ100*50 УХЛ2,5: надежное крепление кабельных лотков

Скоба для лотков СКЛ100*50 УХЛ2,5 представляет собой специализированное крепежное изделие, предназначенное для фиксации и поддержки кабельных лотков шириной 100 мм и высотой 50 мм в системах электроснабжения и связи. Изделие изготовлено в соответствии с требованиями климатического исполнения УХЛ2,5, что гарантирует его надежную работу в условиях умеренного и холодного климата при температуре окружающей среды до -40°C.

Конструктивные особенности и преимущества

Скоба СКЛ100*50 изготовлена методом холодной штамповки из высококачественной низкоуглеродистой стали марки Ст3 с последующим цинкованием для защиты от коррозии. Толщина металла составляет 2 мм, что обеспечивает необходимую механическую прочность при сохранении умеренного веса изделия. Конструкция скобы включает монтажное отверстие диаметром 8 мм для крепления к вертикальным и горизонтальным поверхностям с помощью стандартного крепежа.

Геометрическая форма изделия оптимизирована для равномерного распределения нагрузки и предотвращения деформации лотка под весом кабелей. Скругленные края и отсутствие острых кромок обеспечивают безопасность монтажа и исключают повреждение изоляции кабелей. Усиленные ребра жесткости повышают несущую способность крепления до 45 кг на одну точку фиксации.

Технические характеристики

Область применения

Скоба СКЛ100*50 УХЛ2,5 применяется для монтажа кабельных лотков в системах электроснабжения промышленных предприятий, административных зданий, объектов инфраструктуры и коммунального хозяйства. Изделие предназначено для крепления лотков к стенам, колоннам, потолочным перекрытиям и другим строительным конструкциям. Может использоваться в помещениях с повышенной влажностью (до 80% при 25°C) и в неотапливаемых производственных зонах.

Скоба совместима с лотками всех major-производителей, соответствующих стандартным типоразмерам. Рекомендуется для применения в системах кабельного монтажа, соответствующих требованиям ПУЭ 7 издания и СП 76.13330.2016 "Электротехнические устройства".

Нормативная документация и стандарты

Производство и применение скоб для лотков регламентируется следующими нормативными документами и стандартами:

Монтаж и эксплуатация

Монтаж скобы СКЛ100*50 осуществляется с помощью стандартного крепежа (болт М8, дюбель соответствующего типа) в предварительно подготовленные отверстия в несущей конструкции. Перед установкой необходимо убедиться в достаточной прочности основания и соответствии применяемого крепежа расчетным нагрузкам. При монтаже на бетонные поверхности рекомендуется использовать распорные дюбели, на металлические конструкции - самосверлящие винты или болтовые соединения.

Расстояние между точками крепления должно определяться расчетным путем в зависимости от веса кабелей, заполняющих лоток, но не должно превышать 2 метров для горизонтальных участков и 3 метров для вертикальных. При прокладке трасс с повышенной вибрационной нагрузкой рекомендуется устанавливать дополнительные точки крепления.

Эксплуатация скоб возможна в широком диапазоне температур от -40°C до +80°C. При длительном воздействии температур выше +100°C возможно снижение прочностных характеристик изделия. В агрессивных средах (химические производства, помещения с повышенным содержанием паров кислот и щелочей) рекомендуется дополнительная защита крепежных элементов.

Гарантии и соответствие стандартам

Скоба для лотков СКЛ100*50 УХЛ2,5 производится в соответствии с требованиями системы менеджмента качества ISO 9001:2015. Изделие проходит многоступенчатый контроль качества на всех этапах производства, включая входной контроль сырья, операционный контроль в процессе штамповки и цинкования, выходной контроль готовой продукции. Каждая партия изделий сопровождается сертификатом соответствия требованиям ГОСТ и паспортом качества.

Гарантийный срок эксплуатации составляет 5 лет при соблюдении условий монтажа и эксплуатации. Расчетный срок службы изделия - не менее 15 лет в условиях климатического исполнения УХЛ2.
