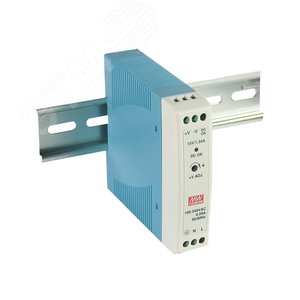

MDR-20-12, Блок питания, 12В,1.67А,20Вт

Блок питания MDR-20-12: Надежный источник питания 12 В постоянного тока

Блок питания MDR-20-12 представляет собой компактный и высокоэффективный импульсный источник питания, предназначенный для преобразования переменного сетевого напряжения в стабилизированное постоянное напряжение 12 В. Модель предназначена для использования в составе промышленного оборудования, систем телекоммуникации, безопасности и автоматизации, а также для питания светодиодного освещения и других электронных устройств.

Технические характеристики и особенности

Выходные параметры:

• Выходное напряжение: 12 В постоянного тока (±1%)
• Выходной ток: до 1.67 А
• Выходная мощность: 20 Вт
• Пусковой ток: не более 150% от номинального значения
• Колебания выходного напряжения (пульсации и шум): не более 120 мВ пиковое значение

Входные параметры:

• Диапазон входного напряжения: 90 ~ 264 В перем. тока (полный диапазон для всех стран)
• Частота входного напряжения: 47 ~ 63 Гц
• Ток потребления: 0.3 А (при 220 В)
• Эффективность (КПД): > 80%

Общие характеристики и безопасность:

• Класс защиты: IP20 (защита от прикосновения пальцами к токоведущим частям)
• Рабочая температура: -30 °C ~ +70 °C (с деградацией мощности при повышенных температурах)
• Охлаждение: конвекционное (пассивное)
• Степень защиты: от перегрузки, перегрева, короткого замыкания
• Габаритные размеры (Д x Ш x В): 99 x 98 x 38 мм
• Способ монтажа: на DIN-рейку (стандартная рейка TH35)
• Клеммное подключение: винтовые зажимы

Соответствие международным стандартам и директивам

Блок питания MDR-20-12 разработан и протестирован в соответствии с stringent international safety and electromagnetic compatibility (EMC) requirements. Это гарантирует его безопасную и надежную работу в различных условиях.

Электромагнитная совместимость (ЭМС):

• Соответствие стандарту IEC/EN 61000-6-3 (ЭМС для бытовой среды). Этот стандарт устанавливает требования к излучаемым помехам для оборудования, используемого в жилых, коммерческих и легких промышленных зонах. Подробнее о стандарте можно узнать на портале International Electrotechnical Commission (IEC).
• Соответствие стандарту IEC/EN 61000-6-1 (Устойчивость к помехам для промышленной среды).

Безопасность:

• Соответствие стандарту IEC/EN 62368-1 (Базовая безопасность аудио/видео, информационного и коммуникационного оборудования). Этот стандарт является гармонизированным стандартом в рамках директив Европейского союза. Официальную информацию о директивах можно найти на EUR-Lex.
• Соответствие стандарту IEC/EN 60335-1 (Безопасность бытовых и аналогичных electrical appliances).

Экологические директивы:

• Директива RoHS 2 (2011/65/EU): Ограничение использования определенных опасных веществ в электрическом и электронном оборудовании. Текст директивы доступен для ознакомления на официальном сайте EUR-Lex.
• Директива REACH (EC 1907/2006): Регистрация, оценка, разрешение и ограничение химических веществ. Информация размещена на сайте European Chemicals Agency (ECHA).

Области применения

Благодаря своей надежности и соответствию промышленным стандартам, блок питания MDR-20-12 находит широкое применение в различных отраслях:

• Промышленная автоматизация: питание программируемых логических контроллеров (ПЛК), датчиков, реле, модулей ввода-вывода в системах управления.
• Системы безопасности: обеспечение работы камер видеонаблюдения (CCTV), контроллеров систем контроля доступа (СКУД), домофонов и охранных панелей.
• Светотехника: идеальное решение для питания светодиодных лент, модулей и светильников мощностью до 20 Вт.
• Телекоммуникационное оборудование: питание маршрутизаторов, коммутаторов, модемов и другого сетевого оборудования.
• Бытовая и коммерческая электроника: может использоваться для питания различных устройств, требующих стабильного напряжения 12 В.

Преимущества модели MDR-20-12

• Высокая надежность: Встроенная защита от перегрузки, короткого замыкания и перегрева значительно повышает срок службы как самого блока, так и подключенного к нему оборудования.
• Широкий диапазон входных напряжений: Автоматическое определение и работа в сетях от 90 до 264 В делают его универсальным для использования по всему миру и устойчивым к скачкам напряжения.
• Компактность и удобство монтажа: Корпус оптимизирован для установки на стандартную DIN-рейку, что экономит место в электрических щитах и шкафах управления.
• Пассивное охлаждение: Отсутствие вентилятора означает абсолютно бесшумную работу и повышенную надежность за счет отсутствия движущихся частей.
• Соответствие стандартам: Полное соответствие международным нормам безопасности и ЭМС является гарантией качества и беспроблемной интеграции в конечные продукты.

Дополнительная информация

Перед установкой и эксплуатацией блока питания MDR-20-12 необходимо убедиться, что параметры электрической сети соответствуют указанным требованиям. Монтаж и подключение должны производиться квалифицированным персоналом в соответствии с правилами электробезопасности (например, Правила устройства электроустановок (ПУЭ), актуальная редакция которых доступна на официальных ресурсах).

Для подтверждения соответствия продукции требованиям Технических регламентов Таможенного союза (например, ТР ТС 004/2011 "О безопасности низковольтного оборудования" и ТР ТС 020/2011 "Электромагнитная совместимость технических средств") на оборудование оформляется обязательная документация. Информацию о действующих регламентах можно найти на официальном сайте Евразийской экономической комиссии (ЕЭК).

Данное описание является информационным и не может содержать все возможные условия и требования к эксплуатации. Для получения детальных технических данных рекомендуется обращаться к официальной документации производителя.
