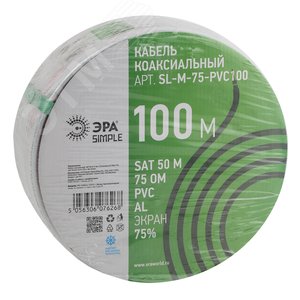

Коаксиальный кабель SAT 50 M75 Ом CCS с алюминиевой оплеткой 75%
Профессиональный коаксиальный кабель SAT 50 M75 Ом CCS предназначен для передачи сигналов спутникового телевидения, цифрового эфирного вещания DVB-T2 и систем видеонаблюдения. Кабель обладает оптимальным соотношением качества и стоимости, обеспечивая стабильный сигнал с минимальными потерями на частотах до 2500 МГц.
Конструктивные особенности

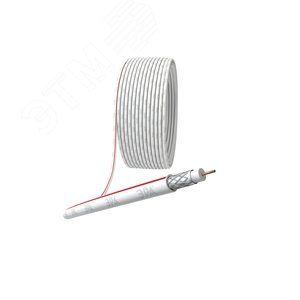

Кабель имеет многослойную конструкцию, обеспечивающую высокие технические характеристики:
- Внутренний проводник: Медный стальной провод (CCS - Copper Clad Steel) диаметром 1.00 мм, сочетающий высокую электропроводность меди и механическую прочность стального сердечника
- Изоляция: Вспененный полиэтилен (Foam Polyethylene), обеспечивающий низкое затухание сигнала и стабильность характеристик
- Экран: Двойная защита - алюминиевая фольга и оплетка из алюминиевых проволок (75% покрытия), обеспечивающая эффективное экранирование от электромагнитных помех
- Внешняя оболочка: Прочный ПВХ (PVC) белого цвета, устойчивый к ультрафиолетовому излучению, перепадам температур и атмосферным воздействиям
Технические характеристики
Волновое сопротивление: 75 Ом
Диаметр внутреннего проводника: 1.00 мм
Внешний диаметр кабеля: 6.0 мм
Погонное затухание:
- на частоте 100 МГц: не более 5.8 дБ/100м
- на частоте 500 МГц: не более 14.5 дБ/100м
- на частоте 1000 МГц: не более 21.5 дБ/100м
- на частоте 2000 МГц: не более 32.5 дБ/100м
Рабочий температурный диапазон: от -40°C до +70°C
Минимальный радиус изгиба: 35 мм
Длина в бухте: 100 метров
Область применения
Кабель SAT 50 M75 Ом CCS оптимален для различных применений:
- Системы спутникового телевидения (DVB-S/S2)
- Цифровое эфирное телевидение (DVB-T/T2/C)
- Системы видеонаблюдения (CCTV)
- Антенные системы и распределительные сети
- Бытовые и профессиональные телевизионные installation
Соответствие стандартам и нормативным документам
Кабель соответствует требованиям международных стандартов и технических регламентов:
- ГОСТ 11326.0-78 "Кабели радиочастотные. Общие технические условия"
- ГОСТ 8763-2018 "Кабели радиочастотные коаксиальные. Общие технические условия"
- Технический регламент Таможенного союза ТР ТС 004/2011 "О безопасности низковольтного оборудования"
- Технический регламент Таможенного союза ТР ТС 020/2011 "Электромагнитная совместимость технических средств"
- Международный стандарт IEC 61196-1 "Коаксиальные кабели связи"
Дополнительная информация
Для подключения кабеля рекомендуется использовать F-разъемы стандарта SAT. При монтаже следует избегать резких изгибов, превышающих минимальный радиус, и механических повреждений оболочки. Для наружной прокладки необходимо обеспечить дополнительную защиту кабеля от прямого воздействия атмосферных осадков и ультрафиолетового излучения.
Белый цвет оболочки делает кабель малозаметным при монтаже на светлых поверхностях и фасадах зданий. Кабель поставляется в бухтах по 100 метров, что удобно для монтажа протяженных линий без промежуточных соединений.
Нормативные ресурсы
Для получения дополнительной информации о стандартах и технических требованиях к коаксиальным кабелям вы можете обратиться к следующим ресурсам:
Волновое сопротивление:
75 Ом
Диаметр центральной жилы:
1.0 мм
Внешний диаметр кабеля:
6.0 мм
Площадь сечения центральной жилы:
0.78 мм²
Затухание на частоте 100 МГц:
22 дБ/100м
Затухание на частоте 400 МГц:
45 дБ/100м
Затухание на частоте 800 МГц:
65 дБ/100м
Затухание на частоте 1000 МГц:
73 дБ/100м
Толщина изоляции:
4.6 мм
Толщина оболочки:
0.8 мм
Длина бухты:
100 м
Вес кабеля:
48 кг/км
Рабочее напряжение:
300 В
Температурный диапазон эксплуатации:
-40...+70 °C
Минимальный радиус изгиба:
30 мм
Рабочая частота:
до 1000 МГц
Материал центральной жилы:
CCS (медный стальной)
Материал экрана:
Алюминиевая оплётка 75%
Материал изоляции:
Вспененный полиэтилен
Материал оболочки:
ПВХ (PVC)
