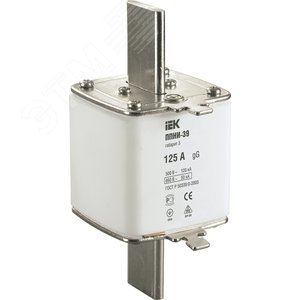

Вставка плавкая предохранителя ППНИ-39, габарит 3, 125А

Вставка плавкая предохранителя ППНИ-39, габарит 3, номинальный ток 125А

Вставка плавкая ППНИ-39 габарит 3 на номинальный ток 125А представляет собой ключевой компонент для защиты электрических цепей от токов перегрузки и короткого замыкания. Данный элемент предназначен для установки в соответствующие держатели предохранителей серии ППНИ, широко применяемые в распределительных устройствах (РУ), главных распределительных щитах (ГРЩ), вводно-распределительных устройствах (ВРУ) и на промышленных объектах.

Назначение и область применения

Плавкая вставка ППНИ-39-3 125А выполняет функцию одноразового защитного элемента. При превышении тока сверх номинального значения в течение определенного времени или при возникновении тока короткого замыкания, плавкий элемент (проволочка или пластина) внутри вставки перегорает, разрывая цепь и предотвращая повреждение дорогостоящего оборудования, кабелей и возникновение пожара. Предохранители с такими вставками используются для защиты силовых цепей переменного тока частотой 50-60 Гц с напряжением до 690В в промышленных электросетях.

Конструктивные особенности и габарит

Габарит 3 определяет физические размеры и коммутационную способность вставки. Вставки габарита 3 рассчитаны на высокие токи отключения. Конструктивно изделие представляет собой прочный корпус из электроизоляционного материала (часто керамика или стеклопластик) с металлическими контактными ножами (штырями) для надежной фиксации в держателе. Внутри размещается плавкий элемент, а в некоторых исполнениях — индикатор срабатывания. Четкая маркировка на корпусе гарантирует правильный подбор и безопасную эксплуатацию.

Ключевые технические характеристики

• Тип вставки: ППНИ-39 (для предохранителей с ножевым контактом)
• Габарит (типоразмер): 3
• Номинальный ток: 125 А
• Номинальное напряжение: до 690 В переменного тока
• Характеристика срабатывания (класс отключения): gG (полный диапазон защиты — от перегрузки до короткого замыкания)
• Отключающая способность: Высокая, в соответствии с требованиями к габариту 3

Нормативная документация и стандарты

Производство, параметры и испытания плавких вставок и предохранителей ППНИ регламентированы рядом национальных и международных стандартов. При выборе и эксплуатации необходимо руководствоваться актуальными документами.

• ГОСТ Р МЭК 60269-1-2010 "Предохранители низковольтные. Часть 1. Общие требования". Этот стандарт устанавливает общие требования к низковольтным плавким предохранителям. Ознакомиться с текстом можно на ресурсе Федерального агентства по техническому регулированию и метрологии (www.gost.ru).
• ГОСТ Р 50339.0-92 (МЭК 269-1-86) "Предохранители низковольтные. Часть 1. Общие требования" (предыдущая редакция).
• ГОСТ Р МЭК 60269-3-2011 "Предохранители низковольтные. Часть 3. Дополнительные требования к предохранителям для защиты неспециалистов (в основном для бытового и аналогичного применения)". Хотя ППНИ чаще относятся к промышленному применению, стандарт полезен для понимания системы.
• Международный стандарт IEC 60269 — базовый стандарт, на котором основаны национальные ГОСТы. Общая информация доступна на сайте Международной электротехнической комиссии (www.iec.ch).

Правила подбора и безопасности

ВАЖНО: Подбор плавкой вставки должен осуществляться квалифицированным специалистом на основе расчетов тока нагрузки, пусковых токов и характеристик защищаемой цепи.

• Номинальный ток вставки выбирается равным или ближайшим большим к расчетному току защищаемой линии, с учетом условий пуска и эксплуатации.
• Запрещается устанавливать вставку с током, превышающим расчетный для данной цепи, а также использовать "жучки" и другие самодельные элементы.
• Замена производится только на вставку с идентичными номинальными параметрами (ток, напряжение, габарит, характеристика) и при полностью снятом напряжении.
• Эксплуатация должна проводиться в соответствии с "Правилами устройства электроустановок (ПУЭ)", актуальной редакцией. Текст ПУЭ можно найти на специализированных порталах, посвященных электротехнике и нормативной документации.

Преимущества плавких вставок ППНИ-39

• Высокая надежность и предсказуемость: Обеспечивают четкую времятоковую характеристику срабатывания.
• Большая отключающая способность: Эффективно и безопасно отключают цепи даже при очень высоких токах КЗ.
• Простота конструкции и обслуживания: Легкая визуальная диагностика (в моделях с индикатором) и замена.
• Селективность защиты: При правильном расчете обеспечивают селективное (избирательное) отключение только аварийного участка сети.
• Стандартизация: Унифицированные габариты и характеристики, соответствующие международным нормам.

Заключение

Вставка плавкая ППНИ-39 габарит 3 на 125А — это надежный, стандартизированный элемент защиты, без которого невозможно построение безопасной и отказоустойчивой электрической сети промышленного объекта. Правильный выбор и применение в соответствии с требованиями нормативных документов гарантирует долговечную работу электрооборудования и предотвращение аварийных ситуаций.
