Витая пара UTP 4 пары Cat.5e: технические характеристики и применение
Сетевой кабель UTP 4x2x0,5 In/CCA Net.on 305м предназначен для построения проводных локальных вычислительных сетей (ЛВС) и структурированных кабельных систем (СКС). Данная модель соответствует категории 5e (Category 5 enhanced), что гарантирует высокую скорость передачи данных и стабильное соединение.
Конструктивные особенности и материалы

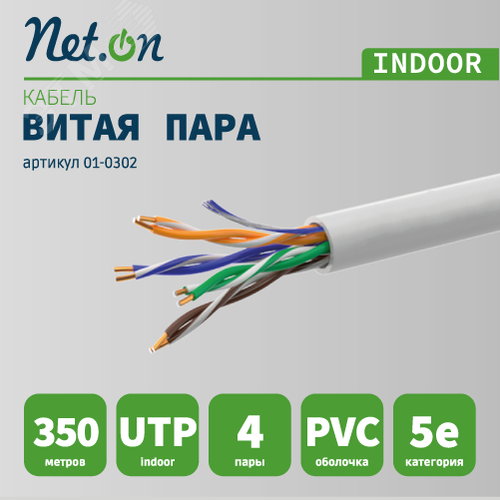

Кабель представляет собой 4 витые пары одножильных проводников. Ключевой особенностью является материал токопроводящей жилы: CCA (Copper Clad Aluminium) — алюминий, плакированный медью. Это обеспечивает оптимальное соотношение цены и функциональности. Каждая жила имеет диаметр 0.50 мм (что соответствует калибру AWG 24) и изоляцию из поливинилхлорида (ПВХ) различной расцветки.
Пары скручены с различным шагом, что значительно снижает перекрестные помехи (Near-End Crosstalk, NEXT) и улучшает качество сигнала. Внешняя оболочка из пластиката ПВХ серого цвета предназначена для использования внутри помещений (In). Она обладает достаточной гибкостью и устойчивостью к механическим воздействиям.
Сферы применения и возможности
Данный кабель идеально подходит для организации сетей Ethernet стандартов:
- 10BASE-T (10 Мбит/с)
- 100BASE-TX (Fast Ethernet, 100 Мбит/с)
- 1000BASE-T (Gigabit Ethernet, 1 Гбит/с)

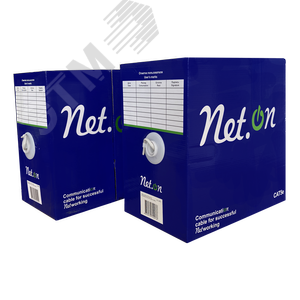

Его применяют для подключения компьютеров, серверов, IP-камер, принтеров и другого сетевого оборудования в офисах, образовательных учреждениях, домашних и коммерческих сетях. Бухта стандартной длины 305 метров позволяет монтировать линии связи без сращиваний на значительные расстояния.
Технические параметры и стандарты
Кабель соответствует международным стандартам и техническим условиям:
- Соответствие категории Cat.5e по стандарту ANSI/TIA-568-C.2.
- Соответствие международному стандарту ISO/IEC 11801 для кабелей класса D.
- Соответствие электрическим стандартам IEC 61156-5 и EN 50288-5-1 для многопарных симметричных кабелей.
- Отвечает требованиям российского стандарта ГОСТ 31565-2012 (Кабельные изделия. Требования пожарной безопасности).
- Номинальное волновое сопротивление: 100 Ом ±15%.
- Рабочая температура: от -20°C до +60°C.
Нормативная база и дополнительные ресурсы
Для проектирования и монтажа кабельных систем необходимо руководствоваться следующими документами и ресурсами, содержащими актуальные стандарты:
- ANSI/TIA-568 - Коммерческий стандарт телекоммуникационных кабелей: https://www.ansi.org
- ISO/IEC 11801 - Международный стандарт СКС: https://www.iso.org
- IEC 61156 - Спецификация на многопарные симметричные кабели: https://www.iec.ch
- ГОСТ 31565-2012 на портале Федерального агентства по техническому регулированию и метрологии: https://www.gost.ru
- Рекомендации по проектированию и монтажу от ассоциации BICSI.
Важные замечания по эксплуатации
Учитывая материал жил (CCA), важно помнить:
- Кабель более хрупкий по сравнению с кабелем из чистой меди (Cu), требует аккуратного обращения при монтаже.
- Имеет большее погонное сопротивление, что накладывает ограничения на максимальную длину непрерывного сегмента (рекомендуется не превышать 80-85 метров для гигабитных соединений для гарантии стабильности).
- Не предназначен для использования вне помещений или прокладки в земле.
- Не поддерживает технологию подачи питания (PoE) на большие расстояния и с высокой мощностью из-за большего сопротивления.
Данный кабель является экономичным и надежным решением для базовых задач сетевой инфраструктуры.
Тип изделия - Витая пара
Материал оболочки - ПВХ (PVC)
Индекс пожарной безопасности - О1.8.2.5.4
Наличие экрана - Нет
Категория (TIA/EIA) - Cat.5e
Материал проводника - Алюминий/Медь
Диаметр проводника - 0.5
Количество пар - 4
Способ монтажа - Внутри помещений (Indoor)
Цвет - Светло-серый
Конструкция жилы - Однопроволочная
Исполнение - Внутреннее
Материал изоляции - Полиэтилен (PE)
Напряжение, В - 72
Сечение жилы, мм2 - 0.2
Диаметр жилы - 0.5
Количество жил - 8
Диапазон рабочих температур - от -20 до +60
Материал жилы - Алюминий омедненный
Расцветка провода - Серый
Дополнительная информация - Бухта 305 м
Температура монтажа - от -10 до +60
Минимальный радиус изгиба - Во время монтажа - не менее 10 диаметров кабеля, после монтажа - не менее 4 диаметров кабеля
