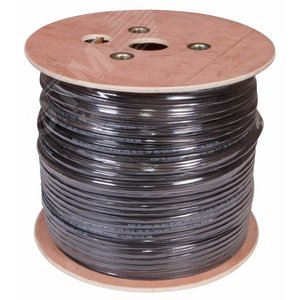

Кабель витая пара UTP 4PR 24AWG CAT5e наружный (OUTDOOR) с тросом
Специализированный наружный кабель "витая пара" категории 5e с интегрированным несущим тросом предназначен для построения надежных сетевых инфраструктур в условиях открытой среды. Данный кабель оптимален для организации соединений "точка-точка" на воздушных трассах, по фасадам зданий, между строениями, а также для прокладки в грунте (при условии дополнительной защиты в виде гофротрубы).
Конструктивные особенности и технические характеристики
Категория и стандарты: Кабель соответствует требованиям категории 5e (Class D по ISO/IEC 11801), что обеспечивает работу приложений на скоростях до 1000 Мбит/с (Gigabit Ethernet) в полосе частот до 100 МГц. Изготовлен в соответствии с международными стандартами:
- ANSI/TIA-568-C.2
- ISO/IEC 11801
- EN 50173

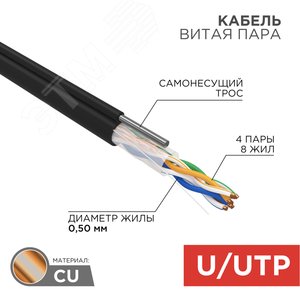

Конструкция проводника: Используются однопроволочные (solid) медные проводники калибра 24 AWG (примерно 0,51 мм). Каждая из четырех пар имеет различный шаг скрутки, что минимизирует перекрестные помехи (Near-End Crosstalk - NEXT) и обеспечивает стабильные характеристики передачи сигнала.
Изоляция и оболочка: Двойная защита. Индивидуальная изоляция жил из качественного полиэтилена (PE). Внешняя оболочка из специального светостабилизированного полиэтилена черного цвета, устойчивого к ультрафиолетовому излучению, перепадам температур, осадкам и другим агрессивным атмосферным факторам. Оболочка обладает повышенной механической прочностью и стойкостью к истиранию.
Несущий трос: Кабель комплектуется стальным оцинкованным тросом (в большинстве исполнений), который равномерно распределяет механическую нагрузку при воздушной прокладке, предотвращая растяжение и повреждение токопроводящих жил. Это исключает необходимость использования отдельного несущего троса и упрощает монтаж.
Электрические характеристики (типичные):
- Волновое сопротивление: 100 Ом ±15%
- Сопротивление постоянному току: не более 9,38 Ом/100 м
- Затухание (Insertion Loss): соответствует стандартам Cat 5e
- Перекрестные наводки на ближнем конце (NEXT): соответствует/превышает стандарты Cat 5e
Эксплуатационные параметры:
- Температурный диапазон при эксплуатации: от -50°C до +60°C
- Температура монтажа: не ниже -20°C
- Радиус изгиба: не менее 8 внешних диаметров кабеля
- Срок службы: не менее 15 лет
Назначение и сферы применения
Данный тип кабеля является специализированным решением для наружной (outdoor) прокладки. Его ключевые области применения:
- Воздушные линии связи между зданиями
- Прокладка по фасадам зданий для подключения систем видеонаблюдения (IP-камер)
- Создание соединений между сетевым оборудованием в пределах одного участка (например, между домом и хозяйственной постройкой)
- Организация сетей доступа в частном секторе, на промышленных объектах, на территориях складских комплексов
- Прокладка в грунте (в качестве дополнительной защиты обязательно используется пластиковая или металлическая гофрированная труба)
Важное преимущество кабеля с тросом — возможность простого и быстрого монтажа воздушных участков сети без провисания и с гарантией сохранности характеристик даже при ветровых и гололедных нагрузках.
Нормативная база и стандарты
Производство и тестирование кабеля витая пара регламентируется рядом международных и национальных стандартов, определяющих его электрические, механические и экплуатационные характеристики. Основными документами являются:
- ANSI/TIA-568-C.2 — Американский стандарт на компоненты телекоммуникационных кабельных систем, в частности, на кабели с витыми парами. Определяет требования к кабелям категорий 5e, 6, 6A и др. Подробнее можно ознакомиться на ресурсах, посвященных стандартизации в телекоммуникациях, например, на сайте Ассоциации телекоммуникационной индустрии (TIA).
- ISO/IEC 11801 — Международный стандарт на структурированные кабельные системы (СКС) от Международной организации по стандартизации (ISO) и Международной электротехнической комиссии (IEC). Актуальная информация о стандартах доступна на официальном сайте ISO и официальном сайте IEC.
- EN 50173 — Европейский стандарт (серия), гармонизированный с ISO/IEC 11801, но содержащий дополнительные требования, специфичные для европейского рынка. Информация доступна на портале Европейского комитета по электротехнической стандартизации (CENELEC).
- Стандарты на пожарную безопасность: Для кабелей, прокладываемых внутри помещений на участках ввода, могут применяться национальные стандарты по распространению пламени, дымообразованию и токсичности продуктов горения (например, серия стандартов IEC 60332, IEC 61034). С актуальными документами можно ознакомиться на сайте IEC.
- ГОСТ Р 53246-2008 (ИСО/МЭК 11801-2002) — Российский национальный стандарт, идентичный международному ISO/IEC 11801. Информацию о стандартах можно найти на сайте Федерального агентства по техническому регулированию и метрологии (Росстандарт).
При выборе и прокладке кабеля необходимо руководствоваться не только техническими стандартами, но и правилами электромонтажа, а также национальными нормами строительства и противопожарной безопасности, которые могут различаться в зависимости от региона эксплуатации.
Рекомендации по монтажу и эксплуатации
Для обеспечения долговечности и сохранения заявленных характеристик кабеля необходимо соблюдать следующие условия:
- Воздушная прокладка: Закрепляйте кабель с помощью специальных дистанционных подвесов или перфоленты, которые фиксируют его за трос. Не допускайте натяжения кабельной части. Предусмотрите провисание для компенсации температурных расширений/сжатий.
- Прокладка в грунте: Обязательно используйте защитную гофрированную трубу из ПНД или металла. Глубина прокладки должна быть ниже уровня промерзания грунта. Избегайте участков с повышенной нагрузкой на грунт.
- Заделка в помещение: При вводе кабеля с улицы в здание необходимо сделать петлю (U-образный изгиб) ниже точки входа для предотвращения затекания влаги внутрь помещения. Место входа следует герметизировать.
- Обжим коннекторов: Для оконцевания используйте стандартные 8-контактные модульные разъемы (RJ-45), предназначенные для однопроволочных (solid) проводников. Применение инструмента для обжима (кримпера) обязательно.
- Запрещается: Прокладывать кабель под натяжением; подвергать его резким изгибам (радиус изгиба должен быть не менее 8 внешних диаметров); использовать для внутренней стационарной прокладки (внутри зданий следует применять кабели с соответствующей пожарной сертификацией).
Использование качественного наружного кабеля UTP Cat5e с тросом — это надежное и экономичное решение для создания протяженных и устойчивых к внешним воздействиям сегментов локальной сети.
Тип изделия - Витая пара
Материал оболочки - Полиэтилен (PE)
Наличие экрана - Нет
Категория (TIA/EIA) - Cat.5e
Материал проводника - Медь
Диаметр проводника - 0.5
Количество пар - 4
Способ монтажа - Внешний
Цвет - Черный
Конструкция жилы - Однопроволочная
Диаметр жилы - 0.5
Исполнение - Внешнее
Количество жил - 8
Материал жилы - Медь
