Проходной оптический адаптер SC/UPC-SC/UPC Simplex SM

Проходной оптический адаптер SC/UPC-SC/UPC Simplex SM (артикул: 243946) предназначен для точного и надежного соединения двух оптических коннекторов типа SC/UPC стандарта ITU-T G.652 (Single-Mode, SM) в симплексном (одноканальном) режиме. Данный тип адаптера является ключевым компонентом при построении стабильных и высокопроизводительных волоконно-оптических линий связи (ВОЛС) в телекоммуникационных сетях, системах передачи данных и кабельного телевидения.

Конструктивные особенности и материалы

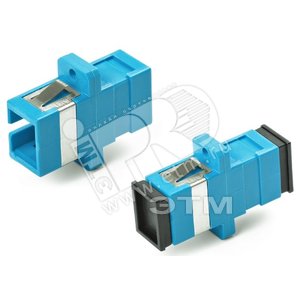

Адаптер выполнен в прочном пластиковом корпусе синего цвета, что является стандартным цветовым обозначением для соединителей и адаптеров типа UPC (Ultra Physical Contact) под одномодовое волокно. Защитные колпачки на торцах адаптера – черного цвета, предохраняют прецизионные центрирующие элементы от пыли, загрязнений и механических повреждений во время хранения и транспортировки. Внутренняя конструкция адаптера включает в себя высокоточный цилиндр из циркониевой керамики (ZrO₂) или фосфористой бронзы, который обеспечивает идеальное совмещение сердцевин соединяемых оптических волокон с минимальными потерями (< 0.2 дБ) и низким обратным отражением (> 50 дБ для UPC). Проходная схема позволяет легко осуществлять монтаж в панели коммутационных шкафов, муфт и кроссовых конструкций.

Основные технические характеристики

• Тип коннекторов: SC/UPC - SC/UPC
• Тип волокна: Одномодовое (SM, Single-Mode), соответствует рекомендациям ITU-T G.652
• Тип полировки: UPC (Ultra Physical Contact)
• Конфигурация: Simplex (одноканальный)
• Вносимые потери (Insertion Loss): не более 0.2 дБ (типичное значение < 0.15 дБ)
• Возвратные потери (Return Loss): более 50 дБ (для UPC)
• Рабочая длина волны: 1260 - 1650 нм
• Механическая долговечность: не менее 500 циклов соединения/разъединения
• Температура эксплуатации: от -40 °C до +80 °C
• Корпус: Пластик, синий цвет
• Колпачки: Черные

Области применения

Адаптер находит широкое применение в различных сегментах телекоммуникационной инфраструктуры:

• Монтаж и коммутация в оптических распределительных шкафах (ODF) и патч-панелях.
• Создание соединений в абонентских устройствах (ONU, ONT) для сетей FTTx (Fiber to the x).
• Организация стыков в сростках оптических кабелей с использованием коммутационных муфт.
• Подключение активного оборудования (передатчиков, приемников, медиаконвертеров) в центрах обработки данных (ЦОД).
• Использование в измерительных приборах и тестовом оборудовании для проведения диагностики ВОЛС.

Соответствие стандартам и регламентирующая документация

Производство и параметры адаптера соответствуют международным и отраслевым стандартам, что гарантирует совместимость с оборудованием ведущих мировых производителей. Основные регламентирующие документы, на которые ориентировано изделие:

• IEC 61754-4 - Стандарт, определяющий интерфейс оптического соединителя типа SC.
• TIA/EIA-604-3 (FOCIS 3) - Спецификация на оптические соединители типа SC.
• ITU-T G.652 - Рекомендация по характеристикам одномодового оптического волокна и кабеля.
• IEC 61300-3-34 - Методы измерений для оценки эксцентриситета феррула и несоосности коннекторов.
• IEC 61755-3 - Стандарты на качество оптического соединения и полировки (UPC).

Ознакомление с данными стандартами позволяет получить полное представление о требованиях к качеству и надежности оптических соединений.

Преимущества использования

Использование данного адаптера обеспечивает:

• Высокую надежность соединения: Прочная конструкция и точное центрирование гарантируют стабильность параметров сигнала.
• Минимальные оптические потери: Высококачественная полировка и точная геометрия контактной поверхности сводят к минимуму вносимые потери и обратное отражение.
• Простоту монтажа и обслуживания: Интуитивно понятная конструкция с надежной фиксацией коннектора (push-pull механизм) упрощает операции подключения и отключения.
• Универсальность и совместимость: Полная совместимость со всеми стандартными коннекторами SC/UPC одномодового типа.
• Долгий срок службы: Стойкость к износу и коррозии, рассчитан на многократное использование.

Рекомендации по монтажу и эксплуатации

Для обеспечения максимального срока службы и сохранения заявленных характеристик необходимо соблюдать следующие правила:

• Перед подключением всегда очищайте торцы феррулов соединяемых коннекторов с помощью специальных чистящих средств (например, безворсовых салфеток и очистительной жидкости или специальных карт).
• Избегайте изгибов оптического пигтейла или патч-корда в непосредственной близости от адаптера (радиус изгиба должен быть не менее 30-40 мм для одномодового волокна).
• Защищайте адаптер от попадания пыли, влаги и механических воздействий. Используйте защитные колпачки, когда адаптер не используется.
• При монтаже в панель убедитесь, что адаптер надежно зафиксирован и не имеет люфтов.
• Контролируйте параметры соединения (затухание, обратное отражение) с помощью рефлектометра (OTDR) или источника излучения и измерителя мощности.

Данный проходной оптический адаптер SC/UPC-SC/UPC является надежным и проверенным решением для построения высококачественных инфраструктур волоконно-оптических сетей, отвечающим всем современным требованиям и стандартам.
