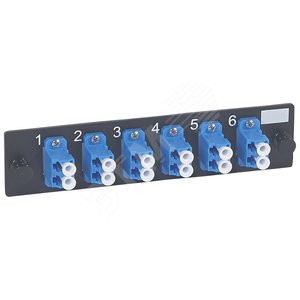

Вставка одномодульная LC 12 волокон

Вставка одномодульная LC 12 волокон: Высокоплотное коммутационное решение

Вставка одномодульная LC на 12 волокон представляет собой специализированный пассивный коммутационный модуль, предназначенный для организации высокоплотных кросс-коннектов и патч-коннектов в телекоммуникационных стойках, шкафах и точках распределения волоконно-оптических линий связи (ВОЛС). Конструкция модуля оптимизирована для работы с дуплексными или симплексными LC-коннекторами, обеспечивая компактное и эффективное размещение 12 оптических портов в одном модульном слоте стандартной ширины 1U.

Конструктивные особенности и принцип работы

Основу вставки составляет прочный пластиковый или металлический корпус, внутри которого размещены точно выровненные керамические центрирующие феррулы LC-разъемов. Ключевой особенностью является одномодульная конструкция, подразумевающая, что все 12 портов интегрированы в единый, неразборный узел. Это повышает надежность и стабильность оптических характеристик, исключая риски перекоса или повреждения отдельных элементов при обслуживании.

Подключение магистральных оптических шнуров или кабелей осуществляется к тыльной стороне модуля, где волокна фиксируются в специальном органайзере для защиты от перегибов. Лицевая сторона представляет собой панель с 12 стандартными LC-адаптерами (розетками), характеризующимися низкими вносимыми потерями и высокой повторяемостью параметров. Для цветовой маркировки и идентификации часто применяется стандартная схема: синий корпус для одномодовых (SM) соединений и бежевый/зеленый для многомодовых (MM). Модуль может быть выполнен в угловой (Angled) конфигурации для более удобного управления изгибом волокон и экономии места в патч-панели.

Технические характеристики и параметры

Вставка рассчитана на длительную эксплуатацию в соответствии с жесткими отраслевыми стандартами. Ее ключевые параметры включают:

• Тип коннектора: LC
• Количество портов: 12
• Тип полировки: UPC (стандартная) или APC (угловая, для приложений с минимальным обратным отражением).
• Вносимые потери (Insertion Loss): typically ≤ 0.2 dB для одномодового и ≤ 0.3 dB для многомодового волокна (согласно стандартам).
• Обратное отражение (Return Loss): ≥ 50 dB (UPC), ≥ 60 dB (APC).
• Диапазон рабочих температур: от -40°C до +75°C.
• Стандарт совместимости: Соответствует требованиям IEC 61753-1, IEC 61754-20 для LC-соединителей, TIA/EIA-604-10 (FOCIS 10).

Области применения

Данные вставки являются неотъемлемым компонентом современных центров обработки данных (ЦОД), узлов связи и корпоративных сетей. Они применяются для:

• Создания статических кросс-коннектов между магистральной и распределительной кабельной системой.
• Организации точек патчирования (переключения) в патч-панелях.
• Подключения активного сетевого оборудования (серверов, коммутаторов, маршрутизаторов) к оптической инфраструктуре.
• Выполнения ремонтных сращиваний с использованием пигтейлов.

Высокая портовая плотность (12 волокон в одном модуле) позволяет максимально эффективно использовать пространство телекоммуникационных шкафов, сокращая затраты на монтаж и обслуживание.

Соответствие стандартам и нормативная база

Качество, безопасность и взаимозаменяемость компонентов ВОЛС регламентируется рядом международных и национальных стандартов. Производство и тестирование вставок LC на 12 волокон должно осуществляться в строгом соответствии с этими документами.

• IEC 61753-1: "Градуированные характеристики производительности волоконно-оптических соединителей" – устанавливает категории условий эксплуатации (C0, C1, C2, C3) и методы измерения потерь. Информацию можно найти на сайте International Electrotechnical Commission (IEC).
• IEC 61754-20: "Стандарт на интерфейс соединителя типа LC" – определяет физические размеры и механические требования к LC-коннектору.
• TIA/EIA-604-10 (FOCIS 10): "Спецификация на стандартизированный интерфейс оптического соединителя типа LC" – американский стандарт, гармонизированный с международными. С актуальным перечнем стандартов можно ознакомиться на ресурсе Telecommunications Industry Association (TIA).
• ГОСТ Р МЭК 61753-1-2013: "Соединители оптические волоконные. Градуированные характеристики производительности. Часть 1. Общие требования и руководство" – российская версия международного стандарта. Документ доступен для ознакомления на сайте Федерального агентства по техническому регулированию и метрологии (Росстандарт).
• Свод правил СП 76.13330.2016 "Электротехнические устройства": Включает требования к проектированию и монтажу телекоммуникационных систем, включая ВОЛС. Текст документа размещен на официальном сайте Минстроя России и портале Техэксперт.

Рекомендации по монтажу и эксплуатации

Для обеспечения долговечности и сохранения заявленных оптических параметров необходимо соблюдать следующие правила:

1. Чистота соединений: Всегда используйте специализированные средства для очистки феррулов коннекторов перед установкой в порт вставки.
2. Защита от изгибов: Соблюдайте минимально допустимый радиус изгиба оптического волокна при укладке его в кабельный органайзер модуля.
3. Механические нагрузки: Избегайте чрезмерных усилий при подключении и отключении патч-кордов. Используйте защитные заглушки на неиспользуемых портах.
4. Контроль параметров: После монтажа рекомендуется проводить проверку вносимых потерь с помощью рефлектометра (OTDR) или оптического тестера источника и мощности.

Использование стандартизированных и сертифицированных компонентов, таких как одномодульная вставка LC на 12 волокон, является залогом построения надежной, масштабируемой и высокопроизводительной волоконно-оптической инфраструктуры, отвечающей современным вызовам передачи данных.
