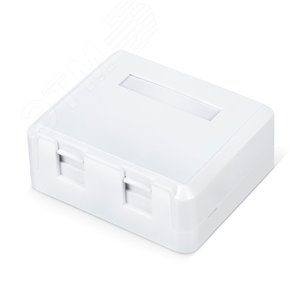

Корпус настенной розетки WRline WR-MB-2 для двух вставок Keystone Jack
Корпус настенной розетки WRline серии WR-MB-2 предназначен для аккуратного и надежного монтажа двух модульных вставок стандарта Keystone Jack в телекоммуникационные сети структурированных кабельных систем (СКС). Белый цвет корпуса позволяет гармонично интегрировать устройство в большинство современных интерьеров жилых и офисных помещений.
Назначение и область применения
Данная розеточная коробка служит конечной (абонентской) точкой подключения стационарного сетевого оборудования, такого как персональные компьютеры, IP-телефоны, принтеры, точки доступа Wi-Fi и другие устройства, к локальной вычислительной сети (ЛВС). Установка производится на стену в удобном для пользователя месте. Модель рассчитана на использование в составе СКС категорий 5e, 6, 6A, что обеспечивает поддержку высокоскоростных протоколов передачи данных, включая Gigabit Ethernet (1000BASE-T) и 10-Gigabit Ethernet (10GBASE-T).
Конструктивные особенности и комплектация
Корпус изготовлен из прочного, не поддерживающего горение пластика (обычно АБС-пластик или поликарбонат), что соответствует требованиям пожарной безопасности. Конструкция включает:
- Лицевая панель: Съемная, эстетичная панель белого цвета с двумя стандартными apertures (отверстиями) для установки модульных вставок Keystone.
- Основание (задняя коробка): Имеет монтажные отверстия для крепления к стене и технологические выемки для удобного подвода и фиксации кабелей.
- Внутреннее пространство: Оптимизировано для размещения изгибов кабеля с соблюдением минимального радиуса, а также для укладки запаса кабеля (сервисной петли) длиной до 0.5-1 метра.
- Клеммы для заземления: Предусмотрена контактная площадка для подключения заземляющего проводника экранированных кабельных систем.
В стандартную комплектацию, как правило, входят: корпус с лицевой панелью, крепежные элементы (винты, дюбели) для монтажа на стену. Модульные вставки Keystone Jack приобретаются отдельно, что позволяет гибко конфигурировать розетку под конкретные задачи (например, RJ-45 для данных, RJ-11 для телефонии, HDMI, USB и др.).
Технические характеристики и параметры
- Тип монтажа: Настенный, наружный (накладной).
- Количество портов: 2.
- Стандарт устанавливаемых вставок: Keystone Jack (стандартный размер 14.5 мм x 16.0 мм).
- Цвет: Белый (RAL 9016 или аналогичный).
- Материал корпуса: Пластик (АБС, ПК).
- Класс пожарной безопасности: Соответствует стандартам по распространению пламени (например, UL 94 V-0 или аналоги).
- Степень защиты IP: IP20 (для использования внутри сухих помещений).
- Рабочая температура: от -5°C до +40°C.
Преимущества модели WR-MB-2
- Универсальность: Совместимость со всеми вставками стандарта Keystone от различных производителей.
- Простота установки и обслуживания: Модульная конструкция позволяет быстро заменить или добавить вставку без демонтажа всего корпуса.
- Эстетичный внешний вид: Лаконичный дизайн и белый цвет делают розетку малозаметной на стене.
- Надежность: Прочный корпус защищает соединения от механических повреждений и пыли.
- Стандартизация: Изделие спроектировано в соответствии с общепринятыми нормами для СКС.
Инструкция по монтажу и эксплуатации
Монтаж осуществляется в несколько этапов:
1. Выберите место на стене, удобное для подключения оборудования.
2. Разметьте и просверлите отверстия под дюбели в соответствии с монтажной схемой корпуса.
3. Заведите кабели через специальные заглушки в задней части коробки.
4. Разделайте кабели, установите и обожмите на их концах модульные вставки Keystone Jack в соответствии со схемой разводки (T568A или T568B).
5. Установите вставки в apertures лицевой панели до характерного щелчка.
6. Аккуратно уложите излишки кабеля внутри корпуса, избегая резких изгибов.
7. Прикрутите основание корпуса к стене.
8. Закройте корпус лицевой панелью.
Эксплуатация розетки допускается только в закрытом состоянии. Не допускается попадание влаги и прямых солнечных лучей.
Соответствие стандартам и нормативным документам
Проектирование, монтаж и эксплуатация структурированных кабельных систем, включая такие компоненты, как настенные розетки, регламентируется рядом международных и национальных стандартов. Рекомендуется ориентироваться на следующие документы и ресурсы, содержащие их актуальные версии:
- Международные стандарты серии ISO/IEC 11801: Определяют общие требования к кабельным системам офисных помещений. Актуальную информацию можно найти на официальном сайте International Organization for Standardization (ISO).
- Стандарты ANSI/TIA-568: Серия стандартов для телекоммуникационных кабельных систем коммерческих зданий. С перечнем и описанием можно ознакомиться на ресурсе Telecommunications Industry Association (TIA).
- Национальные стандарты ГОСТ Р: В Российской Федерации действуют национальные стандарты, гармонизированные с международными. Информацию о стандартах, таких как ГОСТ Р 53245-2008 (Системы кабельные структурированные), можно найти на сайте ФГУП "Стандартинформ" или Федерального информационного фонда стандартов.
- Требования пожарной безопасности: Нормы по применению материалов, распространяющих горение, определяются национальными стандартами, например, серией ГОСТ Р 53310. Актуальные сведения размещаются на портале МЧС России в разделе нормативных документов.
Заключение
Корпус настенной розетки WRline WR-MB-2 является надежным и универсальным решением для организации двух абонентских портов в структурированной кабельной системе. Его применение обеспечивает аккуратность монтажа, долговечность соединений и соответствие современным стандартам передачи данных. Правильный монтаж в соответствии с техническими регламентами гарантирует стабильную и безотказную работу сетевой инфраструктуры на протяжении длительного срока службы.
Тип изделия - Корпус
Наличие экрана - Нет
Категория (TIA/EIA) - Cat.5e
Количество портов, шт - 2
Способ монтажа - Настенный
Цвет - Белый
Диапазон рабочих температур - от +5 до +60
Количество модулей - 2
Материал корпуса - Абс-пластик
Наличие клемм - Нет
Комплектация - Розетка – 1 шт., комплект крепежа (винт) – 2 шт.
Температура монтажа - от 0 до +50
