Данный модуль защиты является ключевым компонентом для обеспечения бесперебойной и долговечной работы оборудования, питающегося от источников постоянного или переменного тока номинальным напряжением 24В. Он предназначен для подавления опасных импульсных скачков напряжения, возникающих в электрических цепях вследствие коммутационных процессов, атмосферных явлений (ударов молний вблизи линий) или работы мощных индуктивных нагрузок.

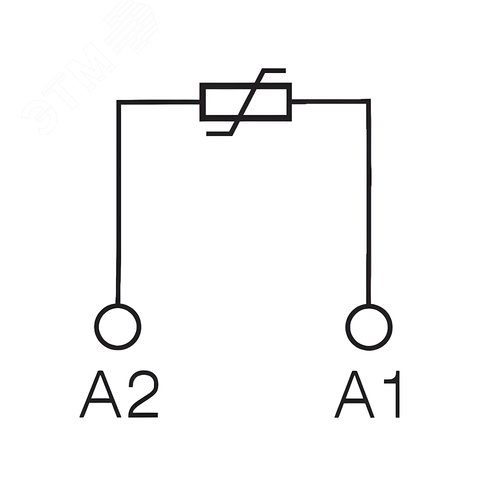

Сердцем устройства является варистор – полупроводниковый резистор с нелинейной вольт-амперной характеристикой. При нормальном рабочем напряжении (до 24В) варистор обладает высоким сопротивлением и не влияет на работу цепи. При возникновении импульса перенапряжения, превышающего пороговый уровень, сопротивление варистора практически мгновенно (время срабатывания измеряется наносекундами) падает на много порядков. Это позволяет ему эффективно шунтировать опасный импульсный ток, рассеивая его энергию в виде тепла, и тем самым ограничивая напряжение на защищаемом оборудовании до безопасного уровня.

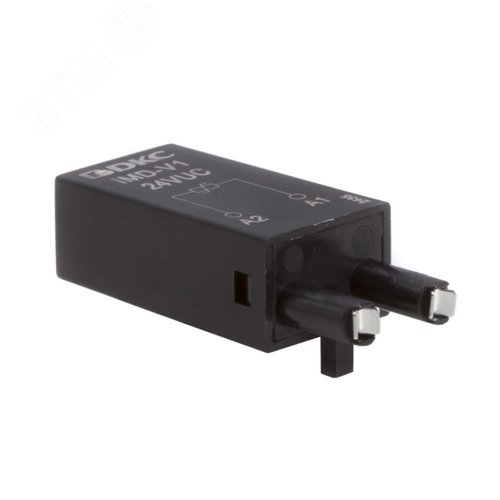

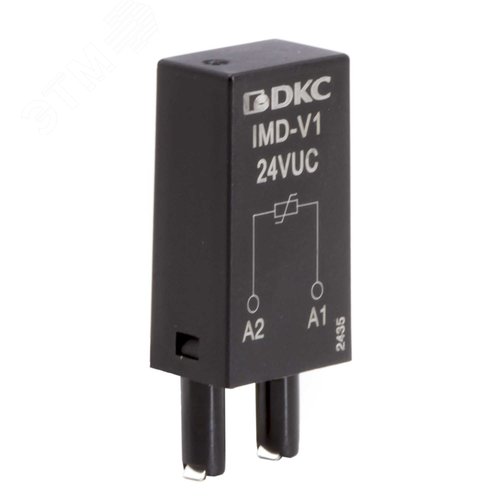

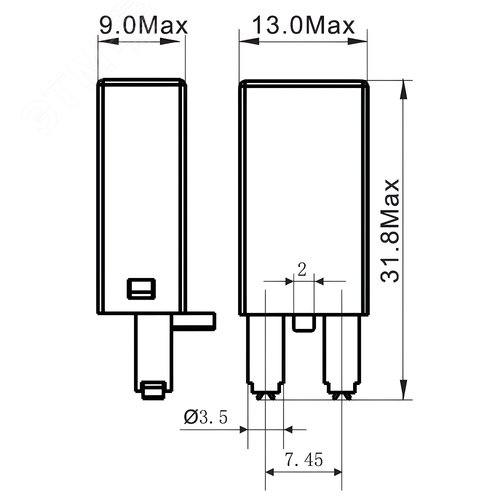

Модуль выполнен в компактном корпусе, предназначенном для установки на DIN-рейку, что обеспечивает удобный монтаж в стандартные электрощиты, шкафы управления или распределительные коробки. В конструкцию, помимо варистора, часто входят тепловая защита (предохранитель или термический размыкатель) для отключения устройства в случае перегрева, а также светодиодный индикатор исправности, позволяющий визуально контролировать состояние защиты.
Номинальное напряжение: 24V AC/DC. Устройство универсально и может использоваться в цепях как постоянного, так и переменного тока указанного номинала.
УровенЬ ограничения напряжения (Ulim): ключевой параметр, показывающий, до какого максимального значения модуль «обрежет» опасный импульс.
Максимальный импульсный ток (Imax, Iimp): характеризует способность варистора однократно поглотить очень мощный импульс (например, от близкого удара молнии).
Рассеиваемая энергия: определяет способность поглощать повторяющиеся импульсы меньшей мощности.
Область применения модуля чрезвычайно широка: системы промышленной автоматики (программируемые логические контроллеры, датчики, исполнительные механизмы), источники питания, системы телекоммуникации и связи, блоки управления в ЖКХ, охранно-пожарные системы, светотехническое оборудование. Любое электронное устройство, чувствительное к помехам в цепи питания, нуждается в такой защите.
Проектирование, испытания и применение устройств защиты от импульсных перенапряжений регламентируется рядом международных и национальных стандартов. Они определяют методы испытаний, классификацию, требования к параметрам и маркировке.
При выборе модуля защиты для цепи 24В необходимо убедиться, что его номинальное рабочее напряжение соответствует или превышает напряжение в защищаемой цепи. Также следует учитывать ожидаемый уровень импульсных угроз: для зон с высокой грозовой активностью или в промышленных условиях с мощными коммутационными помехами требуются модули с большей энергией поглощения и максимальным импульсным током.
Важно: Модуль защиты является расходным элементом. После срабатывания на очень мощный импульс или многократных срабатываний варистор может деградировать, и его защитные свойства ухудшаются. Наличие индикатора исправности критически важно для своевременного обслуживания. Установку устройства должен производить квалифицированный персонал в соответствии с правилами электробезопасности и проектными решениями. Защита от импульсных перенапряжений наиболее эффективна в рамках концепции многоуровневой (каскадной) защиты, когда такие модули устанавливаются на вводе питания и рядом с защищаемым чувствительным оборудованием.
Использование модуля защиты на варисторе 24V AC/DC – это экономически оправданный и технически эффективный способ повысить отказоустойчивость и продлить срок службы дорогостоящего электронного оборудования, минимизировав риски, связанные с нестабильностью и помехами в электрической сети.
