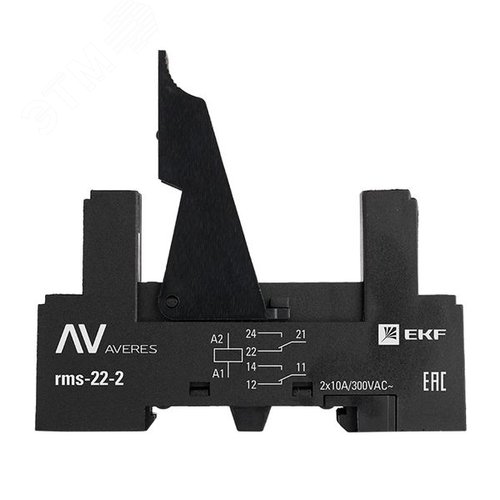

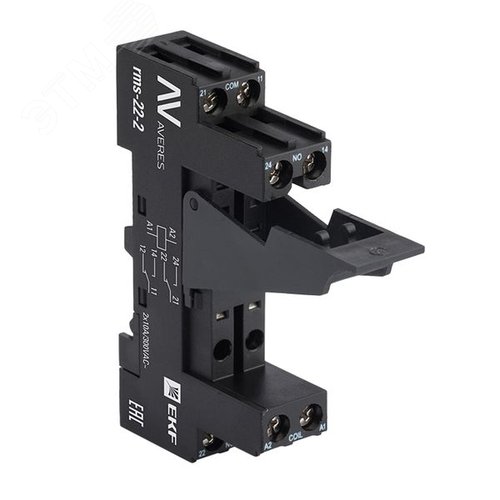

Разъем для реле серии РM slim 22/2 AVERES (артикул rms-22-2) представляет собой высококачественное электротехническое устройство, предназначенное для монтажа и подключения реле соответствующего форм-фактора. Данная модель обеспечивает надежное соединение, простоту монтажа и длительный срок службы даже в условиях интенсивной эксплуатации.
Разъем rms-22-2 изготовлен из прочного термостойкого пластика, обладающего высокими изоляционными свойствами и устойчивостью к воздействию высоких температур. Контактные группы выполнены из высококачественной меди с покрытием, предотвращающим окисление и обеспечивающим минимальное переходное сопротивление. Конструкция разъема предусматривает надежную фиксацию реле и предотвращает его случайное отсоединение. Монтаж может осуществляться как на DIN-рейку, так и непосредственно на монтажную плату, что обеспечивает гибкость при проектировании электротехнических шкафов и систем автоматизации.
| Количество контактов | 22 |
| Количество полюсов | 2 |
| Номинальное напряжение | до 400 В |
| Номинальный ток | до 16 А (в зависимости от подключаемого реле) |
| Рабочая температура | от -40°C до +120°C |
| Степень защиты | IP20 (в собранном состоянии на DIN-рейке) |
| Материал контактов | Медь с оловянно-свинцовым покрытием |
| Материал корпуса | Полиамид (PA66), самозатухающий |
| Способ монтажа | На DIN-рейку 35 мм или на плату |
| Сечение подключаемого провода | гибкий: 0.5 - 2.5 мм²; жесткий: 0.5 - 4 мм² |
| Момент затяжки клемм | 0.5 - 0.6 Н·м |
Разъем rms-22-2 предназначен для установки реле управления и контроля серии РM slim 22/2. Он обеспечивает электрическое соединение между реле и цепями управления, силовыми цепями, а также simplifies процесс монтажа, демонтажа и замены реле без необходимости отключения проводки. Основные области применения включают в себя:
Использование разъема rms-22-2 предоставляет ряд существенных преимуществ для монтажников и проектировщиков. Он значительно ускоряет процесс сборки и обслуживания электрощитового оборудования, так как все подключения выполняются к разъему, а реле просто вставляется в него. Это исключает ошибки при подключении и позволяет быстро производить замену вышедшего из строя реле без маркировки и отключения проводов. Высококачественные материалы обеспечивают надежный контакт и устойчивость к вибрациям, а прозрачная крышка (опционально) позволяет визуально контролировать состояние индикации реле. Совместимость с стандартными DIN-рейками делает монтаж универсальным и удобным.
Изделие разработано и изготовлено в соответствии с требованиями международных и национальных стандартов, регулирующих производство низковольтного коммутационного оборудования и устройств соединения. Основные нормативные документы, касающиеся безопасности и методов испытаний подобных устройств, включают:
Актуальные тексты стандартов можно найти на официальных ресурсах национальных органов по стандартизации, таких как Росстандарт, или на портале Международной организации по стандартизации (ISO) и Международной электротехнической комиссии (IEC).
Разъем поставляется в собранном виде, готовом к установке на DIN-рейку. Для монтажа необходимо защелкнуть разъем на стандартную DIN-рейку шириной 35 мм. Подключение проводов осуществляется с помощью винтовых зажимов, обеспечивающих надежный контакт. Рекомендуется использовать кабели с сечением, соответствующим техническим характеристикам, и соблюдать момент затяжки винтов для предотвращения повреждения жил и обеспечения оптимального контакта. Для подключения силовых цепей следует руководствоваться Правилами устройства электроустановок (ПУЭ).
При проектировании схем с использованием разъемов для реле важно учитывать номинальные параметры как самого разъема, так и устанавливаемого в него реле. Не рекомендуется превышать значения токов и напряжений, указанные в технической документации. Для обеспечения электробезопасности монтаж и обслуживание должны проводиться квалифицированным персоналом с соблюдением всех требований Правил по охране труда при эксплуатации электроустановок. При работе в цепях с повышенными требованиями к безопасности (например, в медицинском оборудовании или системах аварийного отключения) необходимо провести дополнительную оценку соответствия и применимости данного компонента.
Примечание: Представленная информация носит ознакомительный характер. Для получения точных и актуальных технических данных перед применением продукта необходимо обратиться к официальной технической документации производителя.
