Винтовой шлейф заземления является ключевым элементом системы защитного заземления электроустановок. Конструкция предназначена для создания надежного, долговечного и соответствующего нормам электрического соединения между заземляющей шиной и оборудованием, требующим защиты. Изделие обеспечивает непрерывность цепи заземления и эффективный отвод токов утечки и короткого замыкания в землю, что является основой электробезопасности людей и сохранности имущества.

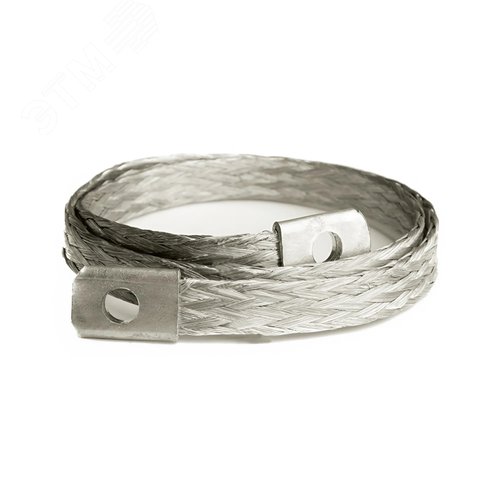

Шлейф изготовлен из высококачественной гибкой медной жилы сечением 16 квадратных миллиметров, что обеспечивает высокую проводимость и стойкость к электроэрозии. Общая длина изделия составляет 320 миллиметров. На концах жилы методом опрессовки установлены два наконечника кабельные медные луженые.
Ключевой элемент — винтовой наконечник с отверстием под болт М8. Резьбовое соединение позволяет осуществлять быстрый, удобный и чрезвычайно надежный монтаж на заземляющую шину или корпус оборудования. Второй конец, как правило, представляет собой кольцевой или вилочный наконечник для подключения к заземляемой части аппарата. Все металлические части имеют гальваническое лужение (покрытие оловом), которое надежно защищает медь от окисления и коррозии в течение всего срока службы, сохраняя стабильное переходное сопротивление.
Данный шлейф используется для организации индивидуальных точек заземления в составе главной или дополнительной системы уравнивания потенциалов (СУП, ДСУП). Основные области применения:
Сечение 16 мм² оптимально для токов короткого замыкания средней величины и соответствует требованиям для большинства промышленных и коммерческих электроустановок.
Производство, технические характеристики и применение шлейфов заземления строго регламентированы национальными и межгосударственными стандартами. При выборе и монтаже необходимо руководствоваться следующими документами:
Актуальные тексты этих документов можно найти на официальных интернет-ресурсах:
Федеральное агентство по техническому регулированию и метрологии (Росстандарт)
Техническая документация и стандарты на портале CNTD
Министерство транспорта РФ (для отраслевых стандартов, связанных с электроустановками транспорта)
Монтаж должен производиться квалифицированным персоналом с соблюдением ПТБ (Правил техники безопасности). Перед установкой необходимо убедиться в отсутствии напряжения. Место контакта (шина или корпус) должно быть зачищено от краски, окислов и загрязнений до металлического блеска. Подключение осуществляется с помощью стандартного болта, гровера и гайки М8, которые должны быть затянуты с рекомендуемым моментом для обеспечения необходимого контактного давления. Запрещается установка прокладок (шайб) между наконечником шлейфа и контактной площадкой. В процессе эксплуатации соединение должно периодически визуально inspected на предмет отсутствия коррозии и механических повреждений, а также подтягиваться в соответствии с графиком технического обслуживания электроустановки.
Использование готового шлейфа заводского изготовления гарантирует:
Выбор шлейфа заземления с корректными параметрами (сечение, длина, тип наконечников) — это вклад в безаварийную работу электрооборудования и безопасность людей.
