Вставка резьбовая для ремонта резьбы М3х0,5 DIN 8140-S 1,0xD 6h
Резьбовая вставка М3х0,5 по стандарту DIN 8140-S с классом точности 6h и длиной 1,0xD (номинальный диаметр) — это высокоэффективное стандартизированное решение для восстановления повреждённой внутренней резьбы, создания износостойких резьбовых соединений в мягких материалах и повышения надёжности ответственных узлов.
Назначение и область применения
Данные вставки предназначены для перманентного ремонта сорванной или изношенной резьбы, а также для предварительного упрочнения резьбовых отверстий в мягких материалах (алюминиевые, магниевые сплавы, пластики, дерево). После установки вставка становится новой, высокопрочной внутренней резьбой, выдерживающей многократные циклы свинчивания/развинчивания. Широко применяются в машиностроении, авиационной и автомобильной промышленности, приборостроении, ремонте бытовой техники и электроники.
Конструктивные особенности и стандарт
Вставка типа DIN 8140-S (сплошная, без прорезей) имеет цилиндрическую форму с наружной и внутренней метрической резьбой. Класс точности 6h обеспечивает посадку в пределах поля допуска для большинства общемашиностроительных применений. Длина 1,0xD означает, что её осевая длина равна номинальному диаметру (3 мм), что является стандартным размером для многих задач. Наружная резьба предназначена для установки в предварительно нарезанное специальное отверстие.
Ключевые параметры и технические характеристики
- Типоразмер (основной): М3х0,5
- Шаг резьбы: 0,5 мм (стандартный для М3)
- Стандарт: DIN 8140-S (аналог ISO 21670:2006, тип Solid)
- Класс точности внутренней резьбы: 6h
- Длина вставки: 1,0 x D = 3 мм
- Материал изготовления: Как правило, высокопрочная нержавеющая сталь (А2, А4), углеродистая сталь или специальные сплавы.
- Твёрдость и прочность: Превосходит прочность большинства базовых материалов, обеспечивая защиту от износа и срыва витков.
Технология установки (кратко)
Для монтажа вставки необходимо:

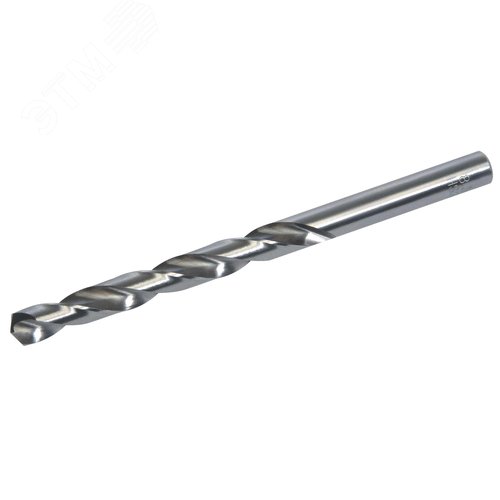

- Просверлить повреждённое резьбовое отверстие сверлом увеличенного диаметра (как правило, 3,4 мм для М3).

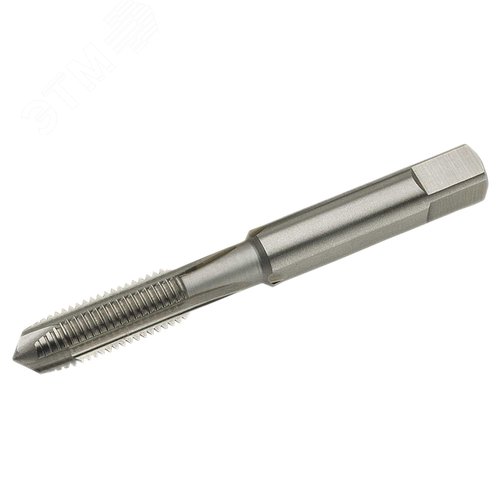

- Нарезать в нём специальную установочную резьбу метчиком для вставок (для М3х0,5 DIN 8140-S — метчик с обозначением M3x0,5 ST).

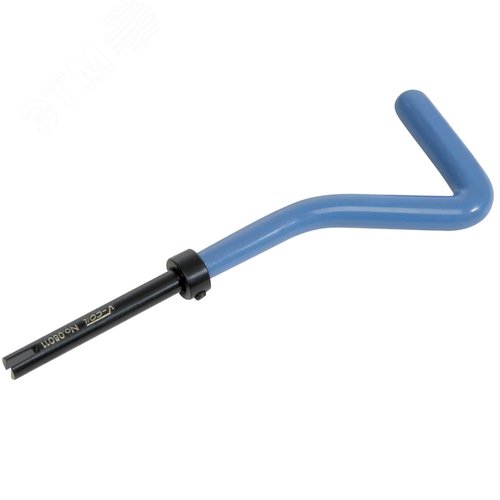

- Завернуть вставку в отверстие с помощью специального монтажного инструмента (ключ-держатель) до упора.
Вставка устанавливается с натягом, обеспечивая надёжную фиксацию в базовом материале.
Преимущества использования
- Восстановление узлов: Экономически выгодная альтернатива замене всей детали или блока.
- Повышенная износостойкость: Внутренняя резьба из стали служит дольше, чем резьба в мягком материале.
- Сохранение размеров: Восстановленное отверстие имеет исходный номинальный размер М3.
- Высокая стойкость к коррозии: При изготовлении из нержавеющих сталей.
- Стандартизация: Полное соответствие международным стандартам гарантирует взаимозаменяемость и предсказуемый результат.
Нормативная и справочная документация
Для детального ознакомления с техническими требованиями, допусками и геометрией рекомендуется обращаться к первоисточникам — стандартам:
- DIN 8140: Немецкий стандарт, регламентирующий форму, размеры и допуски сплошных резьбовых вставок. Актуальную информацию о стандартах DIN можно найти на портале Deutsches Institut für Normung (DIN).
- ISO 21670:2006: Международный стандарт "Fasteners — Solid thread inserts". Детали можно изучить на сайте International Organization for Standardization (ISO).
- Справочные данные: Технические спецификации, таблицы размеров подготовительных отверстий и рекомендации по применению часто публикуются на некоммерческих инженерных порталах и в базах данных, таких как Engineering ToolBox (раздел о крепеже).
Важные замечания
Перед применением убедитесь, что выбранный типоразмер (М3х0,5), стандарт (DIN 8140-S) и длина (1,0xD) соответствуют требованиям вашей задачи. Для установки обязательны специализированный метчик и монтажный инструмент, соответствующие именно этому типу вставок. Правильно установленная вставка является неразъёмным элементом и обеспечивает долговечное и надёжное резьбовое соединение.
Количество в упаковке:
1 шт.
Номинальный диаметр резьбы:
3 мм
Шаг резьбы:
0.5 мм
Диаметр отверстия под установку:
3.4 мм
Наружный диаметр вставки:
4.5 мм
Длина вставки:
6 мм
Длина резьбовой части:
5 мм
Глубина установки:
6 мм
Диаметр сверла под установку:
3.4 мм
Диаметр метчика для нарезания резьбы:
M3x0.5 мм
Диаметр установочного инструмента:
4.5 мм
Вес:
2 г
Предел прочности на растяжение:
900 Н/мм²
Предел текучести:
640 Н/мм²
Твердость:
320 HV
Рабочая температура:
-60 до +300 °C
Класс точности резьбы:
6h
Материал:
Нержавеющая сталь AISI 304
Покрытие:
Без покрытия
Стандарт:
DIN 8140S
