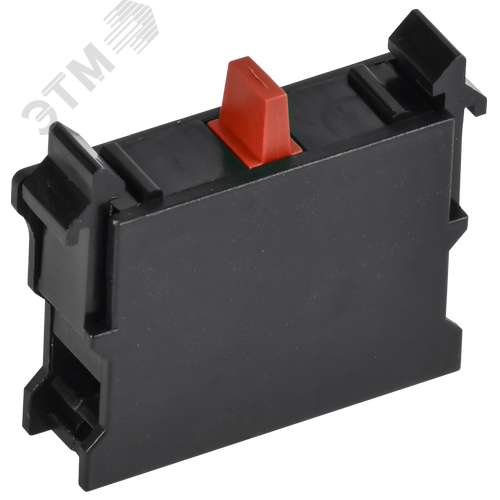

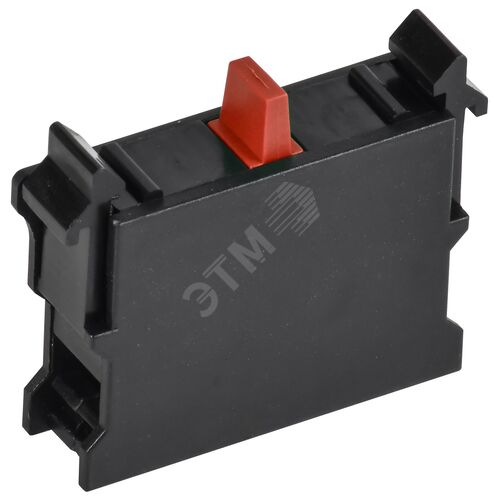

Контакт дополнительный 1NC MASTER

Контакт дополнительный 1NC MASTER: Надежный вспомогательный контакт для промышленной автоматики

Контакт дополнительный 1NC MASTER представляет собой высококачественный вспомогательный контакт (допконтакт), предназначенный для установки на совместимые контакторы и пускатели ведущих производителей. Устройство выполняет критически важную функцию расширения коммутационных возможностей основного аппарата, добавляя одну независимую нормально замкнутую (1NC) цепь управления. Это незаменимый компонент для построения гибких и надежных схем управления в промышленных электроустановках.

Назначение и область применения

Дополнительный контакт серии MASTER используется в цепях управления, сигнализации и блокировки. Он монтируется на корпус основного коммутационного аппарата (контактора), механически связываясь с его подвижной системой, и точно повторяет его состояние. Контакт 1NC (нормально замкнутый, размыкающий) обеспечивает разрыв цепи, когда основной контактор включен, и замыкание, когда контактор выключен.

Типовые области применения:

• Сигнализация положения основного аппарата (включено/отключено) в системах АСУ ТП.
• Реализация цепей блокировки и взаимозависимости между несколькими устройствами для обеспечения безопасной последовательности операций.
• Управление вспомогательными устройствами (сигнальные лампы, катушки других реле, входы программируемых логических контроллеров) в зависимости от состояния силовой цепи.
• Дублирование и резервирование важных сигналов управления.

Ключевые технические характеристики и конструктивные особенности

Контакты MASTER спроектированы для долговечной и безотказной работы в жестких промышленных условиях.

• Тип контакта: 1NC (нормально замкнутый).
• Номинальный ток и напряжение: Характеристики определяются в соответствии с категорией применения (например, AC-15, DC-13). Точные значения указаны в технической документации. Как правило, для переменного тока это ~6А при 230В, для постоянного — ~0.5А при 24В. Важно: параметры должны быть проверены по паспорту конкретного изделия.
• Механическая износостойкость: Высокая, обычно составляет несколько миллионов циклов срабатывания.
• Электрическая износостойкость: Рассчитана на десятки или сотни тысяч циклов под нагрузкой.
• Клеммы: Винтовые зажимы, обеспечивающие надежное соединение с проводниками.
• Корпус: Изготовлен из самозатухающих материалов, устойчивых к воздействию масел, химикатов и механическим ударам.
• Совместимость: Предназначен для монтажа на определенные серии контакторов. Перед выбором необходимо убедиться в совместимости с конкретной моделью основного аппарата.

Нормативная база и стандарты

Производство, испытания и применение дополнительных контактов, включая модель 1NC MASTER, регулируются рядом международных и национальных стандартов, обеспечивающих безопасность и надежность. Основные документы:

• ГОСТ Р 50030.4.1-2012 (МЭК 60947-4-1:2009) "Аппаратура распределения и управления низковольтная. Часть 4-1. Контакторы и пускатели. Электромеханические контакторы и пускатели двигателей". Этот стандарт определяет требования к контакторам, пускателям и их вспомогательным контактам. С актуальной информацией о стандартах можно ознакомиться на официальном сайте ФГУП "СТАНДАРТИНФОРМ".
• ГОСТ Р 50030.5.1-2012 (МЭК 60947-5-1:2003) "Аппаратура распределения и управления низковольтная. Часть 5-1. Аппараты и коммутационные элементы цепей управления. Электромеханические аппараты для цепей управления". Нормирует требования к низковольтной аппаратуре управления, включая вспомогательные контакты. Текст документа доступен для ознакомления на ресурсе Техэксперт (информационно-справочные системы).
• Международный стандарт IEC 60947-4-1 & IEC 60947-5-1 — международные аналоги, на которых базируются российские ГОСТы.

Монтаж, эксплуатация и безопасность

Установка и обслуживание должны производиться квалифицированным персоналом в соответствии с правилами устройства электроустановок (ПУЭ) и инструкцией производителя.

• Монтаж: Осуществляется на отключенном от напряжения оборудовании. Контактный блок защелкивается или привинчивается на предназначенное место на корпусе контактора. Необходимо проверить надежность механической сцепки и отсутствие перекоса.
• Подключение: Провода соответствующего сечения зажимаются в клеммах с предписанным моментом затяжки. Крайне важно соблюдать соответствие подключаемых цепей (напряжение, ток, род тока) номинальным параметрам контакта.
• Эксплуатация: Допускается в условиях, указанных производителем (диапазон температур, влажность, высота над уровнем моря). Необходимо избегать попадания внутрь корпуса проводящей пыли, агрессивных сред и влаги.
• Безопасность: Работа с электрооборудованием представляет опасность поражения электрическим током. Все работы должны проводиться с соблюдением требований Правил по охране труда при эксплуатации электроустановок. Актуальную редакцию правил можно найти на официальном портале КонсультантПлюс или ГАРАНТ.

Преимущества контакта 1NC MASTER

• Надежность: Обеспечивает стабильное контактное давление и низкое переходное сопротивление на протяжении всего срока службы.
• Компактность: Позволяет добавить управляющую функцию без значительного увеличения габаритов аппаратной сборки.
• Универсальность совместимости: Разработан для широкого ряда базовых аппаратов.
• Простота установки: Монтаж без инструмента или с использованием стандартной отвертки, что сокращает время ввода в эксплуатацию.
• Четкая маркировка: Клеммы и схема на корпусе облегчают правильное подключение и предотвращают ошибки.

Использование качественного дополнительного контакта 1NC MASTER — это гарантия повышения функциональности, надежности и безопасности вашей системы управления электроприводами и промышленными установками.
