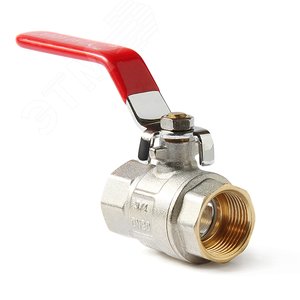

Шаровой полнопроходной кран с ручкой-рычагом типа ВВ 2 представляет собой современную, надежную и эффективную запорную арматуру, предназначенную для полного перекрытия потока рабочей среды в трубопроводных системах. Конструкция крана обеспечивает минимальное гидравлическое сопротивление благодаря полнопроходному исполнению, где диаметр прохода в шаре соответствует внутреннему диаметру присоединяемого трубопровода.
Основным рабочим элементом крана является сферический затвор (шар) с сквозным цилиндрическим отверстием. Шар вращается между двумя уплотнительными кольцами (седлами). При повороте ручки-рычага на 90 градусов отверстие в шаре либо совмещается с осью трубопровода, обеспечивая свободный проток, либо становится перпендикулярно ей, полностью блокируя поток. Ручка-рычаг позволяет осуществлять быстрое и удобное управление с четкой визуальной индикацией положения («открыто»/«закрыто»).
Краны данного типа применяются в инженерных системах жилищно-коммунального хозяйства, на промышленных предприятиях, в котельных и тепловых пунктах. Они предназначены для работы на трубопроводах, транспортирующих воду, сжатый воздух, пар, а также другие неагрессивные жидкие и газообразные среды, совместимые с материалами конструкции. Модель ВВ 2 указывает на тип присоединения – внутренняя/внутренняя резьба.
Полнопроходная конструкция: Обеспечивает минимальные потери давления и отсутствие застойных зон в трубопроводе.
Высокая герметичность: Современные материалы седел (чаще PTFE) обеспечивают класс герметичности «А» по ГОСТ 9544-2022.
Долговечность и износостойкость: Корпус из качественной латуни CW617N, хромированный шар из нержавеющей стали.
Удобство эксплуатации: Управление одним движением руки, интуитивно понятное положение рычага.
Компактность: Малая строительная длина и высота по сравнению с задвижками или вентилями.
Надежность: Простая конструкция с минимальным количеством деталей снижает риск поломки.
Корпус и крышка: Латунь по ГОСТ 15527-2004 (сплав CW617N).
Шаровой затвор: Нержавеющая сталь марки 20Х13 (AISI 420) с хромированием или полировкой.
Уплотнительные седла: Фторопласт (PTFE), реже - композитные материалы.
Уплотнение штока: Сальниковое или сильфонное.
Ручка: Стальная, с антикоррозионным покрытием. Цвет часто указывает на материал корпуса (синий – для воды).
Присоединение: Резьбовое, внутренняя резьба (ВР/ВР). Стандарты резьбы: ГОСТ 6357-81 (трубная цилиндрическая) или DIN 2999.
Рабочее давление (PN): До 40 бар (PN40) при температуре до +150°C (зависит от материала седел).
Температурный диапазон: От -20°C до +150°C (для базового исполнения с PTFE).
Климатическое исполнение: УХЛ1 по ГОСТ 15150-69.
Производство, испытания и приемка шаровых кранов регламентируется рядом межгосударственных и национальных стандартов. При выборе и эксплуатации изделия следует руководствоваться следующей документацией:
• ГОСТ 9544-2022 "Арматура трубопроводная. Краны шаровые, конусные и цилиндрические. Общие технические условия". Это основной стандарт, устанавливающий требования к конструкции, материалам, параметрам, методам испытаний и приемке. Актуальную версию можно найти на официальном сайте Федерального агентства по техническому регулированию и метрологии (Росстандарт) или на портале ФГИС "Аршин".
• ГОСТ 52720-2007 "Арматура трубопроводная. Термины и определения".
• ГОСТ 4666-2022 "Арматура трубопроводная. Маркировка". Определяет требования к нанесению информации на корпус изделия.
• ГОСТ 356-80 "Давления условные, пробные и рабочие. Ряды".
• СП 60.13330.2020 "Отопление, вентиляция и кондиционирование воздуха" (актуализированная редакция СНиП 41-01-2003) – содержит требования к применению арматуры в системах ОВК.
• СП 30.13330.2020 "Внутренний водопровод и канализация зданий" (актуализированная редакция СНиП 2.04.01-85*).
• Для информации о материалах: ГОСТ 15527-2004 "Сплавы медно-цинковые (латуни), обрабатываемые давлением. Марки".
Монтаж должен производиться на неподвижных участках трубопровода, без создания напряжений. Резьбовое соединение уплотняется льняной прядью с пастой, фум-лентой или анаэробным герметиком. Запрещается использовать ручку-рычаг в качестве дополнительного рычага для монтажа или применять чрезмерное усилие при управлении. Перед вводом в эксплуатацию трубопровод должен быть промыт. Кран должен быть установлен в доступном для обслуживания месте. Эксплуатация за пределами параметров, указанных в паспорте изделия, недопустима. При монтаже и обслуживании необходимо соблюдать общие правила безопасности для сантехнических работ.
Гарантийный срок эксплуатации шарового крана устанавливается производителем и составляет, как правило, от 3 до 5 лет с момента ввода в эксплуатацию, но не более 5 лет с даты отгрузки. Гарантия распространяется при условии соблюдения правил монтажа, эксплуатации, параметров рабочей среды и наличия правильно заполненного паспорта изделия. Подробные гарантийные условия изложены в техническом паспорте, который должен прилагаться к каждому изделию.
