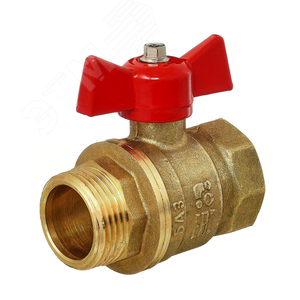

Кран шаровой 11Б27п1 1/2' А31/1 НГ ВН бабочка PN40

Кран шаровой 11Б27п1 1/2" А31/1 НГ ВН бабочка PN40: Полное описание

Шаровой кран 11Б27п1 с ручкой-бабочкой представляет собой современную, надежную и компактную трубопроводную арматуру, предназначенную для полного перекрытия потока рабочей среды в трубопроводах различного назначения. Модель 1/2" (DN15) с условным давлением PN40 является ключевым элементом для систем, требующих высокой герметичности и долговечности.

Конструктивные особенности и материалы

Кран относится к классу полнопроходных (А31/1), что обеспечивает минимальные гидравлические потери. Корпус и шаровой затвор изготовлены из качественной латуни, что гарантирует коррозионную стойкость и длительный срок службы в агрессивных средах. Уплотнительные элементы выполнены из фторопласта (ВН - внутреннее резьбовое соединение, НГ - накидная гайка), что обеспечивает отличную герметичность и устойчивость к износу. Ручка-бабочка выполнена из алюминиевого сплава, она удобна для ручного управления и визуально указывает положение затвора.

Область применения

Данная арматура предназначена для установки на трубопроводах холодного и горячего водоснабжения, отопления, сжатого воздуха и других неагрессивных сред в жилищно-коммунальном хозяйстве, на объектах инфраструктуры и в промышленности. Кран работоспособен при температуре среды от -20°C до +150°C.

Технические характеристики

• Условный проход (DN): 15 мм (1/2 дюйма).
• Условное давление (PN): 40 бар (4,0 МПа).
• Присоединение: ВН - внутренняя резьба (G1/2"), НГ - накидная гайка с наружной резьбой.
• Тип управления: Ручной, рычаг-бабочка.
• Материал корпуса: Латунь.
• Материал уплотнений: Фторопласт (PTFE).
• Климатическое исполнение: УХЛ, категория размещения 1-4 по ГОСТ 15150.

Нормативная документация и стандарты

Производство и технические требования к шаровым кранам регулируются рядом межгосударственных и национальных стандартов. При выборе и эксплуатации арматуры рекомендуется руководствоваться следующей документацией:

• ГОСТ 21345-2005 "Краны шаровые, конусные и цилиндрические. Общие технические условия". Это основной стандарт, устанавливающий требования к конструкции, материалам, параметрам герметичности и методам испытаний. Ознакомиться с текстом стандарта можно на официальном сайте Федерального агентства по техническому регулированию и метрологии (fgis.gost.ru).
• ГОСТ 52720-2007 "Арматура трубопроводная. Термины и определения". Определяет единую терминологию в области трубопроводной арматуры (docs.cntd.ru).
• ГОСТ Р 55510-2013 (ИСО 7121:2006) "Арматура трубопроводная промышленная. Шаровые краны стальные с присоединением под приварку. Общие технические условия". Хотя стандарт касается стальных кранов, он содержит важные ссылочные данные по испытаниям и размерам.
• СП 60.13330.2020 "Отопление, вентиляция и кондиционирование воздуха" (актуализированная редакция СНиП 41-01-2003). Содержит требования к применению арматуры в инженерных системах зданий. Доступен на ресурсе нормативных документов (docs.cntd.ru).
• Технические регламенты Таможенного союза, такие как ТР ТС 010/2011 "О безопасности машин и оборудования" и ТР ТС 032/2013 "О безопасности оборудования, работающего под избыточным давлением", устанавливают обязательные требования безопасности. Тексты регламентов размещены на официальном сайте Евразийской экономической комиссии (eaeunion.org).

Монтаж и эксплуатация

Монтаж крана должен производиться на прямых участках трубопровода в любом положении, обеспечивая свободный ход ручки. Запрещается использовать рукоятку для затягивания крана при монтаже. Перед вводом в эксплуатацию необходимо провести промывку трубопровода для удаления окалины и твердых частиц. Эксплуатация допускается только в положении "полностью открыто" или "полностью закрыто". Использование крана в качестве регулирующего устройства не предусмотрено конструкцией и приведет к преждевременному износу уплотнений.

Преимущества модели 11Б27п1

• Высокая герметичность: Класс герметичности "А" по ГОСТ 9544 (нулевая утечка).
• Долговечность: Латунный корпус и износостойкие уплотнения обеспечивают длительный ресурс.
• Удобство управления: Легкий ход и эргономичная ручка-бабочка.
• Компактность: Малая строительная длина и высота.
• Универсальность присоединения: Комбинация внутренней резьбы и накидной гайки упрощает монтаж.
• Соответствие стандартам: Изготовление в соответствии с ГОСТ гарантирует предсказуемое качество и надежность.

Гарантийные обязательства

Гарантийный срок эксплуатации крана шарового 11Б27п1 составляет не менее 3-х лет с момента ввода в эксплуатацию, но не более 4-х лет с даты изготовления, при условии соблюдения правил монтажа, эксплуатации и хранения, указанных в паспорте изделия и регламентированных действующими стандартами.
