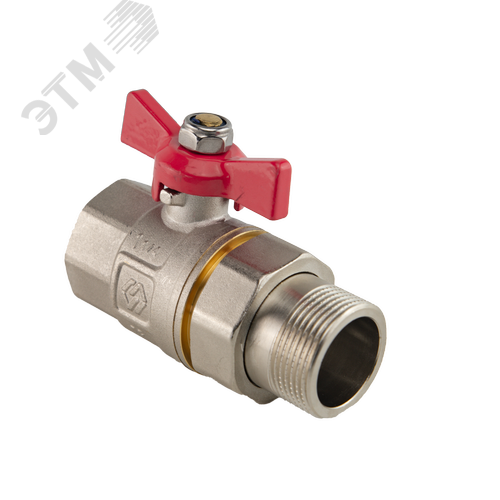

Шаровой кран со сгоном 1'1/2 дюйма внутренней резьбой (ВН) и рукояткой-рычагом представляет собой современную, надежную и долговечную запорную арматуру, предназначенную для полного перекрытия потока рабочей среды в трубопроводных системах. Данная конструкция сочетает в себе функциональность шарового крана и удобство монтажной обвязки благодаря наличию сгонов, что делает ее незаменимым решением для участков, требующих периодической разборки, обслуживания или замены оборудования без нарушения целостности основного трубопровода.
Основу крана составляет полый хромированный или нержавеющий шар со сквозным отверстием, который является запорным элементом. Поворот шара на 90 градусов осуществляется посредством ручки-рычага, обеспечивающей быстрое и удобное управление. Герметичность перекрытия обеспечивается уплотнительными седлами из фторопласта (PTFE) или других износостойких полимеров, устойчивых к температурным деформациям и обеспечивающих длительный срок службы даже при активной эксплуатации.
Корпус крана, как правило, изготавливается из высококачественной латуни марки CW617N или аналогичной, что гарантирует коррозионную стойкость, механическую прочность и долговечность изделия. Сгоны (ниппели) с наружной резьбой, расположенные с обеих сторон крана, позволяют осуществить соединение с ответными внутренними резьбами на трубопроводе (ВН-ВН). Резьбовое соединение уплотняется льном, фум-лентой или анаэробным герметиком. Наличие сгонов дает возможность регулировать расстояние между неподвижными фитингами трубопровода, что критически важно при монтаже.
Условный проход (DN): DN 40 (соответствует номинальному диаметру 1 1/2 дюйма).
Тип резьбы: Внутренняя трубная резьба (ВН/Внутренняя Нить) по обеим сторонам, совмещенная со сгонами.
Рабочая среда: Вода (холодная и горячая), сжатый воздух, инертные газы, а также другие неагрессивные жидкости и пары, совместимые с материалами конструкции.
Рабочее давление (PN): До 16-40 бар (атм) в зависимости от модели и производителя.
Рабочая температура: Стандартно от -20°C до +150°C, для моделей с термостойкими уплотнениями диапазон может быть расширен.
Положение ручки: Рычаг указывает направление потока в открытом состоянии. В закрытом положении ручка расположена перпендикулярно оси трубопровода.
Кран нашел широкое применение в системах водоснабжения (холодного и горячего), отопления (в качестве запорной арматуры на стояках, подводках к радиаторам, в обвязке котлов), в пневматических системах промышленных предприятий, а также в различных технологических установках. Он идеально подходит для монтажа на вводах, перед счетчиками, гидроаккумуляторами, водонагревателями и другим оборудованием, где может потребоваться демонтаж для ремонта или поверки.
1. Высокая надежность и герметичность: Сферическая форма запорного элемента и эластичные седла обеспечивают полную герметичность в закрытом состоянии.
2. Долгий срок службы: Минимальное количество движущихся частей и коррозионностойкие материалы снижают износ.
3. Удобство эксплуатации: Для полного открытия или закрытия требуется всего четверть оборота (90°). Положение ручки визуально указывает состояние крана.
4. Простота монтажа и обслуживания: Конструкция со сгонами (ниппелями) упрощает установку, демонтаж и регулировку соединения без необходимости вращения всего корпуса крана, что особенно важно в стесненных условиях.
5. Низкое гидравлическое сопротивление: В открытом состоянии сквозное отверстие в шаре создает минимальные препятствия потоку, практически не влияя на давление в системе.
Производство, технические требования и методы испытаний шаровых кранов регламентируются рядом межгосударственных и национальных стандартов. При выборе и эксплуатации изделия рекомендуется ориентироваться на следующую нормативную базу:
- ГОСТ 28343-89 (ИСО 7121-86) "Краны шаровые для трубопроводов. Технические условия". Этот стандарт устанавливает основные параметры, требования к материалам, конструкции и безопасности. Подробнее можно ознакомиться на сайте Федерального агентства по техническому регулированию и метрологии (www.gost.ru).
- ГОСТ 21345-2005 "Краны шаровые, конусные и цилиндрические. Общие технические условия". Определяет общие требования к запорной арматуре.
- ГОСТ 52760-2007 (ИСО 9001:2000) "Арматура трубопроводная. Общие технические условия". Касается систем менеджмента качества при производстве.
- В части присоединительных размеров и резьбы актуальны ГОСТ 6357-81 "Резьба трубная цилиндрическая" и стандарты на трубную коническую резьбу.
Актуальные тексты данных документов для ознакомления можно найти на официальных ресурсах, таких как:
- Электронный фонд правовой и нормативно-технической документации (docs.cntd.ru)
- Система КонсультантПлюс (www.consultant.ru) в разделе технических регламентов и стандартов.
1. Перед монтажом убедитесь, что технические характеристики крана (давление, температура, среда) соответствуют параметрам системы.
2. Монтаж производить на прямолинейном участке трубопровода, исключив нагрузки изгиба и кручения на корпус.
3. При сборке резьбовых соединений на сгонах избегайте перекоса. Для герметизации используйте рекомендованные уплотнительные материалы.
4. Не используйте рукоятку-рычаг в качестве дополнительного рычага или для подвешивания предметов.
5. Эксплуатация крана должна осуществляться только в положениях "полностью открыто" или "полностью закрыто". Не рекомендуется использовать его для регулирования потока (дросселирования), так как это приводит к ускоренному износу уплотнительных седел и потере герметичности.
6. В системах отопления и горячего водоснабжения учитывайте возможность теплового расширения и не допускайте превышения заявленной рабочей температуры.
Кран шаровой со сгоном 1'1/2 ВН с ручкой – это оптимальное сочетание функциональности, надежности и удобства монтажа для ответственных участков инженерных систем, где важны быстрый доступ к оборудованию и гарантированная герметичность перекрытия потока.
