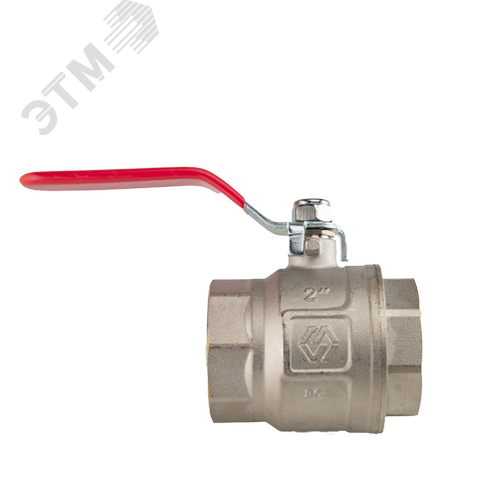

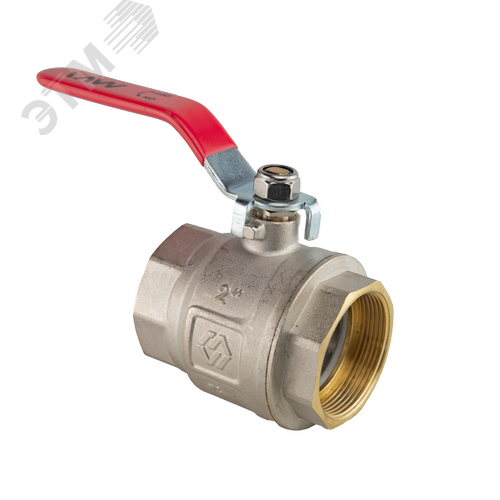

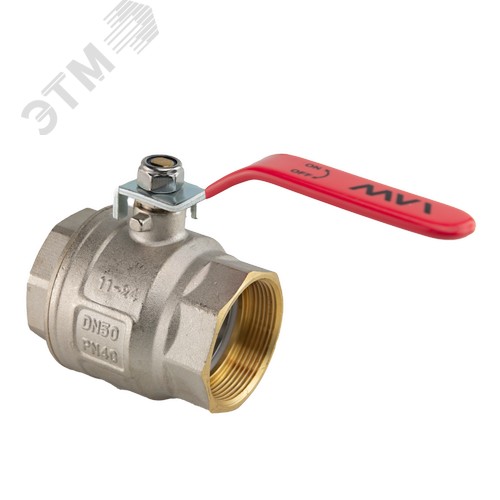

Кран шаровой 2' ВВ ручка

Кран шаровой 2" ВВ ручка: Полное описание и технические характеристики

Шаровой кран диаметром 2 дюйма (Ду 50) с внутренней резьбой (ВВ) и рукояткой-рычагом представляет собой современную, надежную и эффективную запорную арматуру, предназначенную для полного перекрытия потока рабочей среды в трубопроводных системах. Этот тип арматуры является ключевым элементом для управления подачей воды, пара, сжатого воздуха и других неагрессивных сред в промышленных, коммунальных и бытовых сетях.

Конструктивные особенности и принцип действия

Основу конструкции составляет сферический запорный элемент (шар) с сквозным отверстием, который вращается внутри корпуса крана. При совпадении оси отверстия шара с осью трубопровода (положение "открыто") среда свободно проходит через кран. Поворот ручки на 90 градусов разворачивает шар глухой стороной, полностью перекрывая проход (положение "закрыто"). Такая конструкция обеспечивает:

• Минимальное гидравлическое сопротивление в открытом состоянии, что практически не создает перепадов давления в системе.
• Высокую герметичность в закрытом положении благодаря уплотнительным кольцам (седлам), плотно облегающим шар.
• Быстрое и удобное управление: для полного открытия или закрытия требуется лишь четверть оборота ручки-рычага.
• Долговечность и износостойкость за счет минимального количества движущихся частей и использования качественных материалов.

Область применения

Кран шаровой 2" ВВ с ручкой находит широкое применение в системах:

• Холодного и горячего водоснабжения (ХВС и ГВС).
• Отопления (в качестве запорной арматуры на вводах, стояках, для отсечения оборудования).
• Пневматических установок и систем подачи сжатого воздуха.
• Орошения и мелиорации.
• Промышленных трубопроводов для неагрессивных жидкостей и газов.

Технические параметры и материалы

• Условный проход (Ду): 50 мм (2 дюйма).
• Тип присоединения: Внутренняя резьба (ВВ/ВР) по обоим концам. Резьба соответствует стандартам трубной цилиндрической резьбы.
• Управление: Рычаг-ручка. Положение ручки четко указывает на состояние крана: вдоль трубы – открыт, перпендикулярно – закрыт.
• Рабочая среда: Вода, пар, воздух, инертные газы, нефтепродукты (в зависимости от материала уплотнений).
• Материал корпуса: Латунь (LS59, CW617N), нержавеющая сталь (AISI 304, AISI 316) или углеродистая сталь с покрытием. Латунь является наиболее распространенным материалом для коммунального хозяйства благодаря коррозионной стойкости и долговечности.
• Материал шара: Хромированная латунь или нержавеющая сталь.
• Уплотнения (седла): Фторопласт (PTFE, RPTFE), тефлон – обеспечивают высокую герметичность и химическую стойкость.
• Рабочее давление (PN): 16, 25, 40 бар (стандартно PN16 для большинства систем водоснабжения).
• Рабочая температура: От -20°C до +150°C (для стандартных фторопластовых уплотнений). Существуют исполнения для более экстремальных температур.
• Класс герметичности: "А" (полная герметичность) по ГОСТ 9544-2015.

Преимущества шарового крана 2" ВВ

• Надежность и длительный срок службы: Конструкция практически не подвержена износу при корректной эксплуатации.
• Простота монтажа и обслуживания: Установка осуществляется с помощью стандартных инструментов для монтажа резьбовых соединений.
• Компактность: Занимает минимум места в сравнении с задвижками или вентилями аналогичного прохода.
• Визуальный контроль положения: По углу поворота ручки всегда можно определить, открыт кран или закрыт.
• Плавность хода и удобство управления: Для поворота даже крана большого диаметра не требуется значительных усилий.

Стандарты и нормативная документация

Производство, испытания и параметры шаровой запорной арматуры регламентируются следующими основными документами, с которыми можно ознакомиться на официальных ресурсах стандартизации:

• ГОСТ 9544-2015 "Арматура трубопроводная запорная. Классы и нормы герметичности затворов". Определяет требования к герметичности. Актуальную версию можно найти на сайте Федерального агентства по техническому регулированию и метрологии (Росстандарт).
• ГОСТ 28343-89 (ИСО 5752-82) "Краны шаровые для трубопроводов. Номинальные давления". Устанавливает ряды давлений. Информация доступна на портале информационно-правовых систем или в официальных библиотеках стандартов.
• Стандарты на резьбу: Трубная цилиндрическая резьба соответствует ГОСТ 6357-81 "Основные нормы взаимозаменяемости. Резьба трубная цилиндрическая".
• Общие требования к арматуре: Изложены в ГОСТ Р 53672-2009 (ИСО 17292:2004) "Арматура трубопроводная. Краны шаровые из металлических материалов".

Важно: При выборе и монтаже арматуры необходимо руководствоваться актуальными версиями нормативных документов и проектной документацией на конкретную систему.

Рекомендации по монтажу и эксплуатации

• Перед монтажом убедитесь в чистоте резьбовых соединений и отсутствии повреждений крана.
• Для герметизации резьбы используйте уплотнительные материалы (лен, нить, пасту), избегая их попадания внутрь проточного канала.
• Монтаж производите, прикладывая усилие к шестиграннику под ручкой, а не к самой ручке, чтобы избежать ее поломки.
• Не используйте ручку в качестве рычага для дополнительного усилия при закрытии – конструкция обеспечивает герметичность без чрезмерных усилий.
• Эксплуатируйте кран только в положениях "полностью открыт" или "полностью закрыт". Не оставляйте его в промежуточном положении для регулировки потока, так как это приводит к ускоренному износу уплотнительных седел из-за кавитации.
• В системах с высокой температурой или давлением соблюдайте паспортные параметры изделия.

Кран шаровой 2" ВВ с рукояткой – это оптимальное сочетание функциональности, надежности и удобства для организации эффективного управления потоком в трубопроводных системах среднего и большого диаметра.
