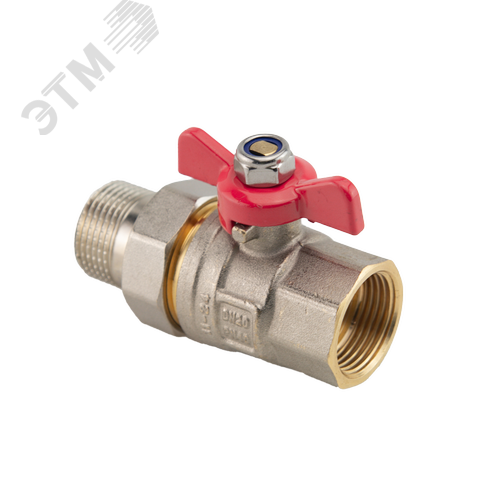

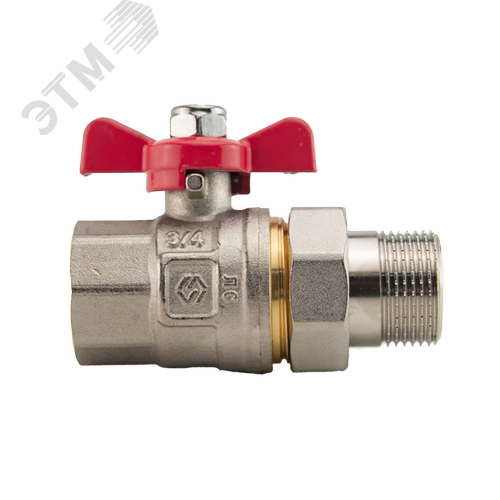

Шаровой кран со сгоном 3/4 дюйма с внутренней резьбой (ВН/ВН) и ручкой-бабочкой представляет собой современную, надежную и универсальную запорную арматуру, предназначенную для полного перекрытия потока рабочей среды в трубопроводных системах. Данная конструкция сочетает в себе функциональность шарового крана с удобством монтажа и демонтажа, которое обеспечивает сгонная пара (ниппель и муфта).
Основу изделия составляет литой корпус, изготовленный из высококачественного латунного сплава, что обеспечивает коррозионную стойкость, долговечность и механическую прочность. Внутри корпуса расположен запорный элемент – хромированный или полированный шар со сквозным отверстием. При повороте ручки на 90 градусов отверстие шара либо совмещается с направлением потока (открытое положение), либо перекрывает его (закрытое положение). Герметичность перекрытия обеспечивается уплотнительными кольцами (седлами) из фторопласта (PTFE) или других износостойких полимеров, устойчивых к температурным воздействиям и обеспечивающих плавный ход.
Ключевой особенностью данной модели является наличие сгона – короткой трубы с наружной резьбой, длинной резьбой (ниппель) и контргайки с муфтой. Это позволяет производить соединение трубопроводов без необходимости их вращения или точной подгонки длины, что особенно удобно при подключении к радиаторам отопления, водонагревателям, счетчикам или при ремонте участков магистрали. Ручка-бабочка (рычаг-бабочка) имеет эргономичную форму, обеспечивающую удобный захват и приложение усилия без использования дополнительных инструментов. Компактный профиль ручки минимизирует риск случайного задевания.
Условный проход (DN): DN20 (соответствует резьбе 3/4 дюйма).
Тип резьбы: Внутренняя цилиндрическая трубная резьба по ГОСТ 6357-81 (параллельная, ВН/ВН).
Рабочая среда: Вода (холодная и горячая), сжатый воздух, инертные газы, а также другие неагрессивные жидкости и среды, совместимые с материалами конструкции.
Рабочее давление (PN): До 16 (1,6 МПа) или 40 атм (4,0 МПа) в зависимости от конкретной модели и стандарта изготовления.
Температурный диапазон: От -20°C до +150°C (для стандартных уплотнений на основе PTFE).
Положение монтажа: Любое. Рекомендуется устанавливать ручкой в положение, удобное для эксплуатации.
Рабочее положение: Поворот ручки на 90° от полного открытия до полного закрытия. Не предназначен для регулирования расхода (дросселирования), только для полного открытия/закрытия.
Данный тип крана широко используется в системах внутреннего водоснабжения (холодного и горячего), отопления (в качестве запорной арматуры на подводках к отопительным приборам), в пневматических системах неагрессивных газов, а также в различных технологических установках. Сгонная конструкция делает его незаменимым при обвязке бойлеров, полотенцесушителей, гидроаккумуляторов и в местах, где требуется возможность быстрого демонтажа оборудования для обслуживания или замены.
Производство, технические требования и методы испытаний шаровых кранов регламентируются рядом межгосударственных и национальных стандартов. При выборе и эксплуатации изделия рекомендуется ориентироваться на следующую нормативную базу:
1. Удобство монтажа и обслуживания: Сгон позволяет компенсировать монтажные погрешности и легко отсоединять узел без разборки всего трубопровода.
2. Надежность и долговечность: Простая конструкция шарового крана с минимумом подвижных частей обеспечивает высокий ресурс работы.
3. Высокая герметичность: Современные материалы седел обеспечивают "нулевую" утечку в закрытом положении (класс герметичности "А" по ГОСТ 21345-2005).
4. Простота управления: Ручка-бабочка позволяет быстро и с небольшим усилием открыть или закрыть поток. Положение ручки визуально указывает на состояние крана.
5. Универсальность: Подходит для различных систем и сред в рамках заявленных технических характеристик.
6. Компактность: Малая строительная длина и габариты ручки облегчают установку в стесненных условиях.
Перед монтажом убедитесь в соответствии крана параметрам системы (давление, температура, среда). Для герметизации резьбовых соединений рекомендуется использовать уплотнительные материалы: ленту ФУМ, нить Tangit Unilok или анаэробный герметик. Затяжку производите с умеренным усилием, чтобы избежать срыва резьбы или деформации корпуса. При установке крана на сгон навинтите муфту на длинную резьбу ниппеля, затем наверните кран на короткую резьбу до упора и подтяните муфту с контргайкой для фиксации. Не используйте ручку в качестве рычага для увеличения момента затяжки. Эксплуатируйте кран только в полностью открытом или полностью закрытом положении. Периодически (раз в 6-12 месяцев) рекомендуется проверять легкость хода ручки и при необходимости проводить техническое обслуживание.
Шаровой кран со сгоном 3/4" ВН с ручкой-бабочкой – это оптимальное решение для создания разъемного, надежного и удобного в обслуживании запорного соединения в бытовых и коммунальных инженерных системах. Соответствие требованиям ГОСТ, качественные материалы изготовления и продуманная конструкция гарантируют его длительную и безотказную службу. При выборе обращайте внимание на маркировку на корпусе (производитель, DN, PN), наличие сертификатов соответствия и визуальное качество обработки поверхностей.
