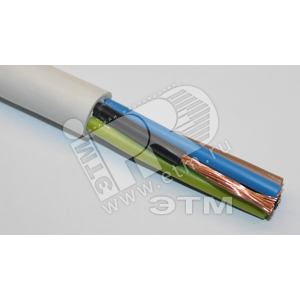

Провод соединительный ПВС 3х0.75+1х0.75 до 380В ТРТС

Провод соединительный ПВС 3х0.75+1х0.75 до 380В (ТР ТС)

Провод соединительный ПВС 3х0.75+1х0.75 предназначен для присоединения электроприборов и оборудования бытового и промышленного назначения к электрическим сетям с переменным напряжением до 380 В и частотой до 50 Гц. Благодаря своей гибкости, прочности и надежной изоляции, провод широко используется для стационарного и нестационарного монтажа, питания стиральных машин, холодильников, электроинструмента, удлинителей и переносок, а также в системах освещения.

Конструкция и материалы

Провод имеет многопроволочную медную токопроводящую жилу, что обеспечивает отличную гибкость и устойчивость к многократным изгибам. Конструкция включает в себя:

• Токопроводящие жилы: 3 жилы сечением 0.75 мм² и 1 жила сечением 0.75 мм² (заземляющая/нулевая). Все жилы многопроволочные, медные, класса гибкости не ниже 5 по ГОСТ 22483-2012.
• Изоляция жил: Выполнена из поливинилхлоридного (ПВХ) пластиката. Изоляция каждой жилы имеет стандартную цветовую маркировку (синий, коричневый, черный, желто-зеленый) для удобства монтажа и соблюдения правил электробезопасности.
• Оболочка: Наружная оболочка также изготовлена из ПВХ-пластиката, который обеспечивает защиту от механических повреждений, влаги, агрессивных сред и не поддерживает горение. Оболочка плотно заполняет пространство между жилами, придавая проводу круглую форму и повышенную устойчивость к скручиванию.

Основные технические характеристики

• Количество и сечение жил: 3 x 0.75 мм² + 1 x 0.75 мм².
• Номинальное напряжение: До 380 В переменного тока.
• Номинальная частота: 50 Гц.
• Диапазон рабочих температур: От -25°C до +40°C (при монтаже не ниже -15°C).
• Минимальный радиус изгиба: Не менее 5 наружных диаметров провода.
• Срок службы: Не менее 6 лет при соблюдении условий эксплуатации и хранения.
• Испытательное напряжение: 2000 В частотой 50 Гц в течение 15 минут.
• Сопротивление изоляции: Не менее 0.010 МОм·км.

Область применения

Провод ПВС 3х0.75+1х0.75 идеально подходит для:

• Подключения бытовых электроприборов (стиральные и посудомоечные машины, водонагреватели, кухонные вытяжки).
• Изготовления бытовых удлинителей и сетевых шнуров.
• Питания ручного электроинструмента (дрели, болгарки, перфораторы) через переносные устройства.
• Стационарной прокладки в жилых и административных помещениях для питания систем освещения и розеточных групп (в условиях отсутствия значительных механических воздействий).
• Монтажа внутри электрощитового оборудования.

Важно: Не предназначен для прокладки в земле (траншеях) и на открытом воздухе под прямым воздействием солнечного излучения и атмосферных осадков без дополнительной защиты.

Соответствие нормативным документам и ТР ТС

Данная продукция соответствует требованиям следующих нормативных документов и прошла процедуру оценки соответствия в рамках Технического регламента Таможенного союза (ТР ТС):

• ТР ТС 004/2011 "О безопасности низковольтного оборудования". Подтверждает безопасность при эксплуатации в низковольтных электрических сетях. С текстом регламента можно ознакомиться на официальном сайте Комиссии Таможенного союза (Евразийской экономической комиссии).
• ТР ТС 020/2011 "Электромагнитная совместимость технических средств". Гарантирует, что проводка не создает недопустимых электромагнитных помех. Информация доступна на официальном ресурсе.
• ГОСТ 7399-97 "Провода и шнуры на номинальное напряжение до 450/750 В включительно. Общие технические условия". Этот межгосударственный стандарт определяет основные параметры, требования к материалам и методы испытаний. Актуальную версию стандарта можно найти в Федеральном агентстве по техническому регулированию и метрологии (Росстандарт).

На партию продукции оформляется Сертификат соответствия ТР ТС, который является официальным подтверждением ее безопасности и качества.

Преимущества провода ПВС

• Высокая гибкость: Благодаря многопроволочным жилам, провод легко изгибается и укладывается, что упрощает монтаж и эксплуатацию.
• Надежная изоляция: Двойная изоляция (жила + оболочка) обеспечивает отличную электрическую и механическую защиту.
• Безопасность: ПВХ-пластикат не поддерживает горение и обладает самозатухающими свойствами.
• Удобство монтажа: Четкая цветовая маркировка жил снижает риск ошибок при подключении.
• Универсальность: Широкий спектр применения в быту и промышленности.

Упаковка и маркировка

Провод поставляется в бухтах или на барабанах. На ярлыке или непосредственно на оболочке через равные промежутки наносится маркировка, включающая: товарный знак или наименование производителя, марку провода (ПВС), количество и сечение жил (3х0.75+1х0.75), номинальное напряжение, год изготовления, знак соответствия ТР ТС (EAC).

Условия хранения и эксплуатации

Рекомендуется хранить провод в закрытых помещениях, защищенных от прямых солнечных лучей, атмосферных осадков и агрессивных паров. При монтаже избегайте резких изгибов с радиусом менее допустимого. Перед подключением убедитесь в целостности изоляции. Монтаж и эксплуатация должны проводиться в соответствии с Правилами устройства электроустановок (ПУЭ), актуальная редакция которых доступна для ознакомления на специализированных правовых порталах.

Использование качественного кабельно-проводникового изделия, соответствующего всем государственным стандартам и техническим регламентам – залог долговечной и безопасной работы вашей электротехники.
