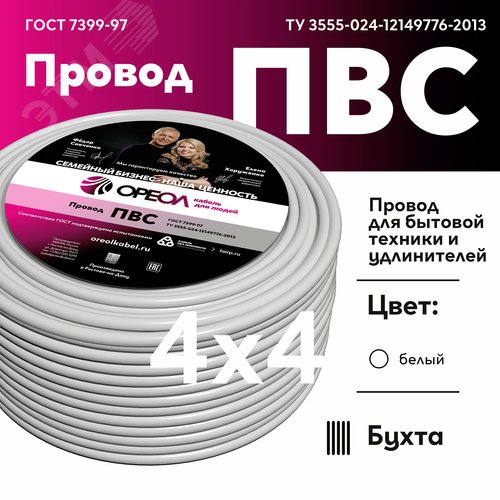

Провод ПВС 4х4 ТРТС 100 м

Провод ПВС 4х4 ТРТС: полное описание технических характеристик и областей применения

Провод ПВС 4х4 ТРТС – это гибкий медный кабель со скрученными жилами в полихлорвиниловой (ПВХ) изоляции и оболочке, предназначенный для стационарного и подвижного присоединения электроприборов, машин и инструментов к электрическим сетям на номинальное переменное напряжение до 660 В частотой 50 Гц. Маркировка «ТРТС» указывает на производителя – Тамбовский завод «ТРТС», что является гарантией соответствия продукции строгим отечественным стандартам.

Конструктивные особенности провода ПВС 4х4

Конструкция кабеля ПВС 4х4 разработана для обеспечения высокой гибкости и механической прочности:

• Токопроводящая жила: Медная, многопроволочная, соответствующая 5-му классу гибкости по ГОСТ 22483-2012. Сечение каждой из четырех жил составляет 4 мм².
• Изоляция: Каждая жила имеет индивидуальную изоляцию из поливинилхлоридного пластиката (ПВХ). Изоляция жил имеет стандартную цветовую маркировку: синий, коричневый, черный, желто-зеленый (для заземления), что облегчает монтаж и подключение.
• Скрутка: Изолированные жилы скручены вместе с заполнением промежутков для придания кабелю округлой формы.
• Оболочка: Наружная оболочка из ПВХ-пластиката накладывается поверх скрученных жил с заполнением промежутков между ними. Оболочка не поддерживает горение и обеспечивает защиту от механических повреждений и влаги.

Технические параметры и характеристики

Провод ПВС 4х4 ТРТС обладает рядом ключевых технических характеристик, определяющих его применение:

• Номинальное напряжение: До 660 В переменного тока частотой 50 Гц.
• Климатическое исполнение: УХЛ, категории размещения 1-5 по ГОСТ 15150-69. Провод предназначен для эксплуатации в умеренном и холодном макроклиматических районах.
• Диапазон рабочих температур: От -25°C до +40°C. Монтаж кабеля допускается при температуре не ниже -15°C во избежание повреждения изоляции.
• Минимальный радиус изгиба: Не менее 5 наружных диаметров провода.
• Строительная длина: Не менее 50 метров в бухтах или на барабанах.
• Срок службы: Не менее 6 лет при соблюдении условий эксплуатации и хранения.
• Масса 1 км кабеля: Приблизительно 200-220 кг.
• Электрическое сопротивление жил: Не более 4.61 Ом/км при температуре +20°C.

Области применения провода ПВС 4х4

Благодаря своей гибкости и надежности, провод ПВС 4х4 нашел широкое применение в различных сферах:

• Бытовая техника и удлинители: Используется для изготовления силовых удлинителей-переносок для подключения мощного оборудования (сварочные аппараты, насосы, строительные инструменты).
• Промышленность: Для подключения станочного оборудования, электродвигателей, сварочных постов и другого переносного электроинструмента на производстве.
• Системы освещения: Может применяться для монтажа переносных систем освещения, в том числе и на открытом воздухе.
• Сельское хозяйство: Для электропитания мобильных сельскохозяйственных агрегатов и механизмов.
• Временное электроснабжение: Организация временного электроснабжения на строительных площадках, при проведении ремонтных и аварийных работ.

Важно отметить, что провод ПВС не предназначен для прокладки в земле (траншеях) и для стационарной скрытой проводки внутри стен. Для этих целей следует использовать бронированные или специальные монтажные кабели.

Соответствие стандартам и нормативным документам

Производство провода ПВС 4х4 строго регламентируется следующими государственными и межгосударственными стандартами:

• ГОСТ 7399-97 «Провода и шнуры на номинальное напряжение до 450/750 В». Этот основной стандарт определяет технические условия на провода соединительные, включая ПВС. С актуальной информацией о стандарте можно ознакомиться на официальном сайте Федерального агентства по техническому регулированию и метрологии (Росстандарт) в регламентирующем документе.
• ГОСТ 22483-2012 «Жилы токопроводящие для кабелей, проводов и шнуров. Основные параметры. Технические требования». Стандарт устанавливает требования к токопроводящим жилам, включая класс гибкости. Информация доступна на портале Росстандарта: ссылка на документ.
• Технические условия ТУ 16.К71-304-2001 (или их более современная версия), которые разрабатываются и утверждаются непосредственно производителем (ТРТС) и детализируют параметры продукции.

Соответствие данным документам гарантирует безопасность и надежность провода при эксплуатации.

Расшифровка маркировки ПВС 4х4

• П – Провод.
• В – Изоляция и оболочка из поливинилхлоридного (ПВХ) пластиката.
• С – Соединительный.
• 4х4 – Количество жил (4) и номинальное сечение каждой жилы (4 мм²).
• ТРТС – Торговая марка или обозначение завода-изготовителя (Тамбовский радиотехнический технологический союз).

Условия хранения и транспортировки

Провод ПВС 4х4 ТРТС должен храниться в закрытых складских помещениях, защищенных от прямого воздействия солнечных лучей и атмосферных осадков. Допускается хранение на барабанах под навесом. Транспортировка осуществляется любым видом транспорта с соблюдением правил перевозки грузов. Не допускается транспортировка без упаковки (барабана), ведущая к механическим повреждениям.

Заключение

Провод ПВС 4х4 ТРТС – это качественное и надежное решение для организации гибких подключений электрооборудования средней мощности. Его соответствие ГОСТам, продуманная конструкция и применение качественных материалов делают его востребованным как в бытовой, так и в промышленной сфере. При выборе кабельно-проводниковой продукции всегда обращайте внимание на наличие маркировки, соответствие сечению и документации от производителя, подтверждающей качество.
