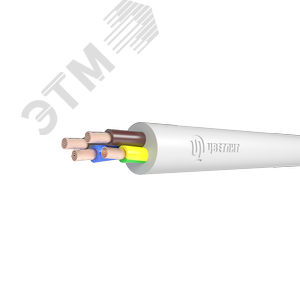

Провод ПВС 3х2,5+1х2,5 белый

Провод ПВС 3х2,5+1х2,5 белый: универсальный кабель для бытовых и промышленных нужд

Провод ПВС 3х2,5+1х2,5 белый представляет собой современное, надежное и безопасное кабельное изделие, предназначенное для стационарного и гибкого подключения различного электрооборудования. Буквенная маркировка расшифровывается следующим образом: П — провод, В — изоляция из поливинилхлоридного (ПВХ) пластиката, С — соединительный. Конструкция кабеля включает четыре медные многопроволочные жилы сечением 2,5 мм² каждая, что в стандартной записи обозначается как 3х2,5+1х2,5. Три жилы используются как фазные/линейные, а четвертая — как нулевая. Белый цвет внешней оболочки делает провод эстетичным и легко совместимым с интерьером жилых и офисных помещений.

Конструктивные особенности и материалы

Кабель ПВС 3х2,5+1х2,5 обладает продуманной конструкцией, обеспечивающей его долговечность и безопасность эксплуатации.

• Токопроводящая жила: Жилы выполнены из высококачественной медной проволоки по ГОСТ 22483-2012 (ссылка на документ), что гарантирует отличную проводимость и гибкость. Класс гибкости жилы — не ниже 5.
• Изоляция жил: Каждая токопроводящая жила имеет индивидуальную изоляцию из ПВХ-пластиката. Изоляция жил имеет стандартную цветовую маркировку: синий для нулевой жилы, желто-зеленый для заземляющей (если она предусмотрена в конкретном исполнении), и коричневый/черный/серый для фазных. В нашем случае, для провода 3х2,5+1х2,5, три жилы будут одного цвета (например, коричневого), а четвертая (нулевая) — синего.
• Оболочка: Все изолированные жилы заключены в общую оболочку из ПВХ-пластиката белого цвета. Оболочка обеспечивает дополнительную механическую защиту, стойкость к умеренным механическим воздействиям и препятствует распространению горения. Материал оболочки не поддерживает горение при одиночной прокладке.

Основные технические характеристики

Провод ПВС 3х2,5+1х2,5 соответствует требованиям ТУ 16.К13-020-93 и другим действующим стандартам.

• Номинальное напряжение: До 660 В переменного тока частотой 50 Гц.
• Климатическое исполнение: УХЛ, категории размещения 3 и 4 по ГОСТ 15150-69 (ссылка на документ). Предназначен для эксплуатации в умеренном и холодном макроклимате.
• Диапазон рабочих температур: От -25°C до +40°C. Монтаж кабеля допускается производить при температуре не ниже -15°C во избежание повреждения изоляции.
• Минимальный радиус изгиба: 5 наружных диаметров провода.
• Строительная длина: Не менее 50 метров в бухтах или на барабанах.
• Срок службы: Не менее 6 лет при соблюдении условий эксплуатации и хранения.

Области применения провода ПВС 3х2,5+1х2,5

Благодаря своему сечению и конструкции, данный провод нашел широкое применение в различных сферах.

• Подключение стационарных потребителей: Идеально подходит для присоединения мощных бытовых приборов (стиральные и посудомоечные машины, электрические плиты, водонагреватели, кондиционеры), требующих отдельной линии с заземлением.
• Прокладка стационарной электропроводки: Может использоваться для монтажа скрытой и открытой электропроводки в жилых домах, офисах, административных зданиях, гаражных кооперативах. Однако для стационарной прокладки внутри стен чаще рекомендуются кабели марки ВВГнг-LS.
• Промышленное оборудование: Применяется для питания станков, машин и другого трехфазного электрооборудования на небольших производствах, в мастерских и цехах.
• Устройство удлинителей: Используется для изготовления силовых переносок (удлинителей) промышленного и бытового назначения, рассчитанных на высокие токи нагрузки.

Важно помнить, что использование провода ПВС для стационарной прокладки регламентируется Правилами Устройства Электроустановок (ПУЭ) (актуализированная редакция). В частности, глава 2.1 ПУЭ определяет условия применения проводов и кабелей.

Преимущества провода ПВС 3х2,5+1х2,5 белый

• Высокая гибкость: Многопроволочная структура жил делает провод удобным для монтажа в труднодоступных местах и для частых переподключений.
• Надежность и безопасность: Двойная изоляция (жил и общая оболочка) обеспечивает высокий уровень защиты от короткого замыкания и поражения электрическим током.
• Удобство монтажа: Медь легко паяется и обжимается, а гибкость провода упрощает процесс прокладки.
• Универсальность: Широкая сфера применения от бытовых до промышленных нужд.
• Эстетичный внешний вид: Белая оболочка хорошо вписывается в современные интерьеры.

Требования к монтажу и эксплуатации

Для обеспечения долговечной и безопасной работы провода ПВС 3х2,5+1х2,5 необходимо соблюдать следующие правила:

• Прокладка должна осуществляться с учетом минимально допустимого радиуса изгиба.
• Запрещается прокладывать провод в земле (траншеях) без дополнительной защиты (например, в трубах). ПВС не предназначен для прямой прокладки в грунте.
• Следует избегать механических повреждений оболочки и изоляции жил во время монтажа и эксплуатации.
• При подключении к клеммам розеток, вилок или автоматов необходимо использовать кабельные наконечники (например, гильзы типа НШВИ) для надежного обжатия многопроволочных жил и предотвращения их обламывания.
• Сечение 2,5 мм² рассчитано на длительную допустимую токовую нагрузку до 25 Ампер (при определенных условиях прокладки), что соответствует мощности около 5,5 кВт в однофазной сети. Точные значения определяются по таблицам ПУЭ, глава 1.3.

Соответствие стандартам и нормам

Производство и параметры провода ПВС регламентируются рядом государственных и межгосударственных стандартов. Основным документом являются Технические условия (ТУ) 16.К13-020-93. Также при производстве учитываются требования следующих стандартов:

• ГОСТ 6323-79 на провода для электрических установок (ссылка на документ). Этот стандарт, хотя и заменен ТУ, до сих пор является ориентиром для качества.
• ГОСТ 22483-2012 на токопроводящие жилы.
• ГОСТ 15150-69 на климатическое исполнение.
• Требования Правил ПУЭ и Технического регламента Таможенного союза ТР ТС 004/2011 "О безопасности низковольтного оборудования" (ссылка на документ).

Провод ПВС 3х2,5+1х2,5 белый — это оптимальное сочетание цены, качества и функциональности для организации надежного электроснабжения мощных потребителей в трехфазных и однофазных сетях. Его выбор гарантирует безопасность и стабильность работы вашего электрооборудования на долгие годы.
