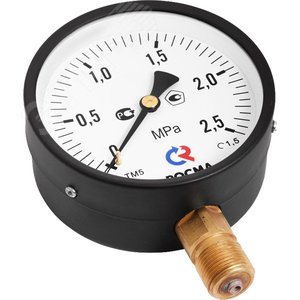

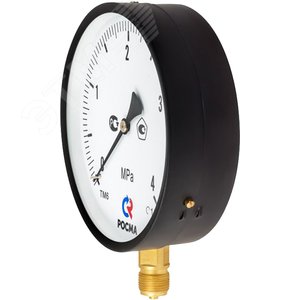

Манометр общетехнический радиальный ТМ-510Р.00 0...2,5 МРа 1/2' кл.1.5

Манометр общетехнический радиальный ТМ-510Р.00 (0...2,5 МПа, 1/2", кл.1.5)

Манометр общетехнический радиальный ТМ-510Р.00 — это надежный и точный прибор для измерения избыточного давления неагрессивных к медным сплавам сред (газов, жидкостей, паров) в широком спектре промышленных и коммунальных применений. Благодаря радиальному расположению штуцера и корпуса, прибор обеспечивает удобный монтаж и считывание показаний на трубопроводах, установках, компрессорном и насосном оборудовании, системах отопления, вентиляции и кондиционирования.

Основные технические характеристики

• Диапазон измерений: 0...2,5 МПа (Мегапаскаль). Соответствует приблизительно 0...25 бар или 0...250 м вод. ст.
• Класс точности: 1,5. Это означает, что допустимая основная приведенная погрешность составляет ±1,5% от верхнего предела измерения (2,5 МПа), что гарантирует высокую достоверность показаний.
• Присоединение: Резьбовое соединение 1/2" (полдюйма) трубной цилиндрической резьбы (G1/2" по ГОСТ 6357-81). Радиальное расположение (ось штуцера перпендикулярна оси циферблата).
• Диаметр корпуса: 100 мм (стандартный, хорошо читаемый размер).
• Материал корпуса: Сталь или стальной сплав с антикоррозионным покрытием.
• Материал измерительной системы (чувствительного элемента): Медно-латунный сплав, что определяет совместимость со средами, неагрессивными к меди.
• Расположение: Радиальное (ось штуцера находится снизу или сзади, в зависимости от ориентации).
• Рабочая температура окружающей среды: От -40°C до +60°C (уточняется в паспорте конкретного производителя).
• Температура измеряемой среды: До +60°C (стандартно для манометров с медной измерительной системой).

Конструктивные особенности и преимущества

Манометр ТМ-510Р.00 построен на основе классической трубчатой пружины Бурдона — проверенной и долговечной конструкции. Основные преимущества модели включают прочный стальной корпус, защищающий механизм от внешних воздействий, четкий циферблат с контрастной шкалой (градуировка в МПа и, часто, в bar или кгс/см²), стрелочный указатель. Герметичность соединений обеспечивает стабильную работу. Прибор предназначен для эксплуатации в условиях умеренных вибраций и пульсаций давления.

Область применения

Данный манометр является универсальным (общетехническим) и может использоваться в различных отраслях, где требуется контроль давления в указанном диапазоне:

• Системы водоснабжения и отопления (котельные, тепловые пункты).
• Пневматические системы и компрессорное оборудование.
• Насосные станции и установки.
• Промышленное оборудование, технологические линии.
• Системы вентиляции и кондиционирования (контроль давления в воздуховодах, чиллерах).

Важно: Прибор не предназначен для работы с агрессивными средами (кислотами, щелочами, сильными окислителями), криогенными температурами, кислородом, ацетиленом и другими газами, требующими специального обезжиривания.

Нормативная и техническая документация

Производство, методики поверки и основные параметры общетехнических манометров регламентируются следующими документами (актуальность конкретных редакций необходимо уточнять):

• ГОСТ 2405-88 "Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры. Общие технические условия". Это основной стандарт, определяющий термины, классификацию, технические требования, методы испытаний и правила приемки для приборов данного типа. Ознакомиться с текстом можно на ресурсах, предоставляющих доступ к стандартам, например, на официальном сайте Fundamentals.ru или Техэксперт (CNTD).
• ГОСТ 8.271-77 (РМГ 29-2013) "Государственная система обеспечения единства измерений (ГСИ). Средства измерений давления. Методика выполнения измерений с помощью деформационных манометров, вакуумметров, мановакуумметров, напоромеров, тягомеров и тягонапоромеров".
• Рекомендации МИ 2124-90 "ГСИ. Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры, тягонапоромеры, датчики давления. Методика поверки".
• Информация о системах измерений и метрологическом обеспечении размещена на официальном сайте Федерального агентства по техническому регулированию и метрологии (Росстандарт) — www.rst.gov.ru.

Монтаж, эксплуатация и безопасность

Монтаж прибора должен производиться квалифицированным персоналом с использованием соответствующих инструментов. Для защиты от пульсаций и гидроударов рекомендуется использовать игольчатый вентиль (демпфер) или сифонную трубку (гайку). Шкала прибора должна быть хорошо видна оператору. Запрещается эксплуатация при повреждении стекла, корпуса или при заклинивании стрелки. Поверка манометров должна проводиться регулярно в аккредитованных метрологических центрах в соответствии с межповерочным интервалом (МПИ), устанавливаемым для каждого конкретного прибора.

Комплектация и варианты исполнения

Стандартная комплектация включает сам манометр ТМ-510Р.00. По запросу могут быть доступны различные варианты исполнения по материалу корпуса, типу шкалы (с дополнительными шкалами), а также с опцией заполнения корпуса глицерином (для гашения вибрации и колебаний стрелки). Точные характеристики, гарантийные обязательства и инструкция по эксплуатации предоставляются производителем в техническом паспорте на изделие.
