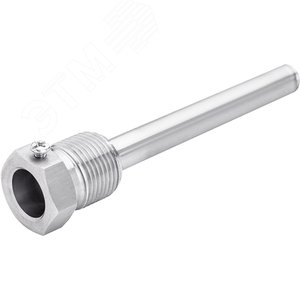

Гильза для термометра серий 211 L=200 мм d=10 1/2' нержавеющая сталь

Гильза для термометра серии 211 L=200 мм d=10 1/2" из нержавеющей стали (арт. 00000002982)

Гильза для тертмометра (термометрический карман) серии 211 представляет собой высококачественный защитный чехол, предназначенный для безопасного и точного измерения температуры в различных технологических средах. Изделие изготовлено из нержавеющей стали марки 12Х18Н10Т (аналог AISI 321), что обеспечивает исключительную коррозионную стойкость, механическую прочность и долговечность даже в условиях агрессивных сред, высоких давлений и температур.

Назначение и область применения

Гильза является критически важным элементом измерительной цепи, выполняющим защитную функцию. Она предохраняет чувствительный элемент термометра (биметаллический, манометрический, цифровой) от прямого контакта с измеряемой средой, которая может быть агрессивной, абразивной, находиться под высоким давлением или иметь высокую температуру. Установка термометра в гильзу позволяет проводить его поверку, ремонт или замену без остановки технологического процесса и опорожнения системы.

Область применения охватывает практически все отрасли промышленности:

• Химическая и нефтехимическая промышленность: установка на реакторы, ректификационные колонны, трубопроводы для транспортировки химических реагентов.
• Пищевая промышленность: использование в линиях пастеризации, стерилизации, варки, брожения.
• Энергетика: монтаж в системы отопления, котельные, тепловые сети, паропроводы.
• ЖКХ: контроль температуры теплоносителя в элеваторных узлах и тепловых пунктах.
• Фармацевтическая промышленность: обеспечение стерильности и точности контроля в технологических емкостях.

Конструктивные особенности и технические характеристики

Модель: Серия 211 (прямая, с фланцевым креплением).
Артикул: 00000002982
Материал корпуса: Нержавеющая сталь 12Х18Н10Т (AISI 321).
Присоединительный размер: Фланец DN 10 1/2" (ду 10).
Длина погружной части (L): 200 мм.
Рабочее давление: До 25 бар (2,5 МПа).
Рабочая температура: От -50 °C до +400 °C.
Резьба для термометра: Внутренняя, стандартная для большинства промышленных термометров.
Тип соединения: Фланец по ГОСТ 33259-2015 (ранее ГОСТ 12820-80).
Исполнение: Прямая, без дополнительного усиления.

Конструкция фланцевой гильзы обеспечивает простой и надежный монтаж на резервуары и трубопроводы через стандартный фланец. Герметичность соединения достигается за счет использования уплотнительной прокладки, соответствующей параметрам среды.

Преимущества

• Коррозионная стойкость: Нержавеющая сталь обеспечивает работу с водой, паром, маслами, слабыми кислотами, щелочами и пищевыми продуктами.
• Механическая прочность: Устойчивость к вибрациям и гидроударам.
• Долговечность: Высокий ресурс работы даже в тяжелых условиях.
• Универсальность: Подходит для большинства типов показывающих и электроконтактных термометров.
• Безопасность: Позволяет обслуживать измерительные приборы без остановки процесса.
• Точность измерения: Конструкция обеспечивает хороший тепловой контакт и минимальную погрешность.
• Стандартизация: Изготовлена в соответствии с требованиями отечественных и международных стандартов.

Нормативная и техническая документация

Производство и применение гильз для термометров регламентируется следующими основными документами:

• ГОСТ 8.586.1-2005 (ИСО 5167-1:2003): "Измерение расхода и количества жидкостей и газов с помощью стандартных сужающих устройств. Принципы和要求 и общие требования." (Определяет требования к измерениям в трубопроводах).
• ГОСТ 2405-88: "Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры. Общие технические условия." (Касается приборов, для которых используются гильзы).
• ГОСТ 33259-2015: "Фланцы стальные приварные встык для трубопроводов. Технические условия." (Регламентирует параметры фланцевого соединения).
• СП 60.13330.2016: "Отопление, вентиляция и кондиционирование воздуха. Актуализированная редакция СНиП 41-01-2003" (Определяет требования к системам измерения параметров среды в инженерных системах зданий).
• РД 153-34.1-35.125-99: "Руководящий документ. Объем и технические требования на ремонт средств измерений температуры." (Касается эксплуатации и ремонта термометрических систем на энергетических объектах).

• Федеральное агентство по техническому регулированию и метрологии (Росстандарт) - официальный портал стандартизации.
• КонсультантПлюс - правовая система с актуальными редакциями ГОСТ и СП.
• Правовые акты Российской Федерации - информационный портал.

Рекомендации по монтажу и эксплуатации

Монтаж:

1. Убедитесь, что параметры гильзы (давление, температура, материал) соответствуют параметрам технологической системы.
2. Монтаж производится на предварительно отключенном и опорожненном участке трубопровода или емкости.
3. Установите гильзу в предназначенное для этого отверстие, обеспечив равномерную затяжку болтов фланцевого соединения с рекомендованным моментом затяжки для данного давления и температуры.
4. Для обеспечения герметичности используйте прокладку, рекомендованную для конкретной среды (паронит, фторопласт, металлическая).
5. Направление погружной части должно обеспечивать нахождение чувствительного элемента термометра в центре потока измеряемой среды.

1. Перед установкой термометра убедитесь в чистоте и целостности резьбового соединения и внутренней полости гильзы.
2. Для улучшения теплопередачи в полость гильзы рекомендуется залить теплопроводящую жидкость (масло, силикон) при работе с газообразными средами.
3. Запрещается прикладывать чрезмерные усилия при вкручивании термометра во избежание срыва резьбы.
4. Периодически проводите визуальный осмотр на предмет отсутствия механических повреждений и следов коррозии.

Гильза термометрическая серии 211 является надежным и необходимым компонентом для построения точных и безопасных систем контроля температуры в современных промышленных установках.
