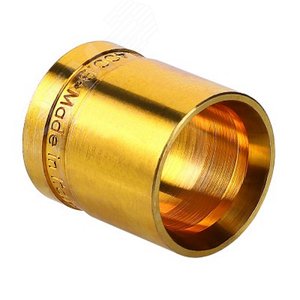

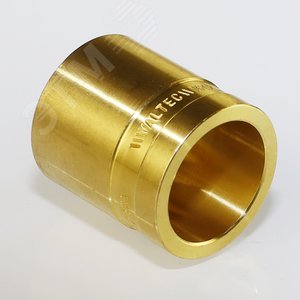

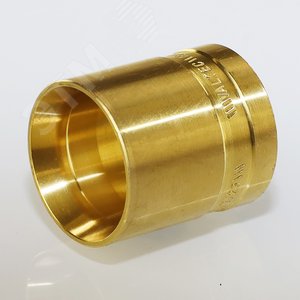

Гильза монтажная аксиальная 20 (2.8) представляет собой высокотехнологичный соединительный элемент, предназначенный для надежного и долговечного соединения проводов в электромонтажных работах. Изделие с номинальным сечением 20 мм² и толщиной стенки 2.8 мм изготовлено из качественной латуни, что обеспечивает оптимальное сочетание электропроводности, механической прочности и коррозионной стойкости. Гильба предназначена для опрессовки методом осевого обжатия (аксиального сжатия) с помощью специального инструмента, что создает неразъемное, газонепроницаемое соединение, по электрическим характеристикам не уступающее цельному проводнику.
Гильба изготовлена из латуни марки ЛС59-1 или аналога, что регламентируется стандартами на электротехнические изделия. Латунь выбрана благодаря своему уникальному комплексу свойств: хорошая электропроводность, пластичность, позволяющая равномерно обжиматься вокруг проводников, и устойчивость к окислению. Конструкция гильзы – полая трубка с аксиально расположенной зоной обжима. Толщина стенки в 2.8 мм рассчитана на обеспечение необходимого запаса прочности и формирование надежного контакта при деформации. Внутренняя поверхность, как правило, не имеет изоляции, что требует последующей изоляции соединения термоусаживаемой трубкой или изолентой.
Данный тип гильз применяется для соединения, ответвления или оконцевания медных и алюминиевых (при использовании кварцевазелиновой пасты или гильз биметаллических) проводников в силовых и осветительных электрических сетях. Основные сферы использования: монтаж распределительных щитов (ГРЩ, ВРУ, ЩР), сборка шинопроводов, соединение кабелей в подземных муфтах, монтаж контуров заземления, ремонт и расширение существующих электрических линий. Аксиальный метод обжима обеспечивает компактное соединение, что критически важно в условиях ограниченного пространства в монтажных коробках и лотках.
Тип: Гильба медная (латунная) соединительная аксиальная.
Номинальное сечение: 20 мм².
Наружный диаметр / толщина стенки: Соответствует 2.8 мм.
Материал: Латунь.
Способ монтажа: Опрессовка аксиальными (цилиндрическими) пресс-клещами (типа ПГА, ПКО и др.).
Тип соединения: Неразъемное.
Требуемая последующая изоляция: Да (термоусадка, изолента).
Стандартная длина: Обычно 40-50 мм (может варьироваться у разных производителей).
Использование латунных аксиальных гильз 20 (2.8) обеспечивает ряд ключевых преимуществ перед альтернативными методами соединения (скрутка, пайка, винтовые зажимы). Соединение обладает высокой механической прочностью и виброустойчивостью. Электрический контакт имеет минимальное переходное сопротивление, что снижает нагрев в точке соединения под нагрузкой и повышает пожарную безопасность. Технология опрессовки не требует источника открытого пламени (в отличие от пайки), что безопаснее. Соединение не требует обслуживания и является долговечным, срок его службы сопоставим со сроком службы самого кабеля. Аксиальный обжим создает равномерное давление по всей окружности, обеспечивая максимальную площадь контакта.
Монтаж осуществляется с помощью профессионального инструмента – гидравлических, механических или электрических пресс-клещей с набором матриц (инструментальных головок) для аксиального обжима. Провода зачищаются на длину, равную глубине гильзы, вставляются внутрь до упора. Гильба с проводниками помещается в матрицы пресс-клещей, после чего выполняется обжим. Качество соединения контролируется визуально (по кольцам обжатия) и, при необходимости, измерением переходного сопротивления. Обязательным завершающим этапом является изоляция места соединения.
Производство, технические требования и методы испытаний гильз соединительных регламентируются рядом национальных и международных стандартов. При выборе и применении изделия рекомендуется руководствоваться следующими нормативными документами:
Важно: При проведении электромонтажных работ необходимо строго соблюдать требования действующих ПУЭ, утвержденных Приказом Минэнерго России, и проектной документации.
Каждая партия гильз должна сопровождаться документами, подтверждающими соответствие заявленным стандартам. Визуально изделие не должно иметь трещин, заусенцев, расслоения материала. Критически важно использовать для опрессовки сертифицированный инструмент с матрицами, точно соответствующими типоразмеру гильзы (20 мм²). Неправильный обжим (недожим или пережим) приводит к ненадежному контакту и потенциальному возгоранию. После монтажа соединение подлежит обязательной электрической проверке и изоляции.
Гильза аксиальная латунная 20 (2.8) – это современное, надежное и проверенное решение для создания неразъемных соединений в силовых электрических цепях. Ее применение, в соответствии с нормами и правилами, с использованием профессионального инструмента, гарантирует безопасность, долговечность и стабильность работы электрической сети. Правильный выбор и монтаж данного элемента – залог качества всей электромонтажной работы.
