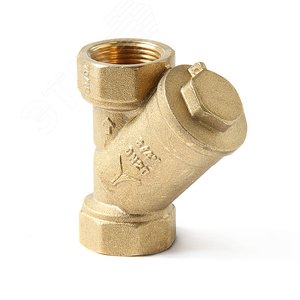

Фильтр сетчатый В-В 1 1/2" (STY-f40-f40x): Надежная защита ваших систем

Фильтр сетчатый В-В (внутренняя резьба – внутренняя резьба) 1 1/2" с условным обозначением STY-f40-f40x представляет собой высокоэффективное и надежное устройство механической очистки, предназначенное для защиты чувствительного оборудования и компонентов систем от попадания твердых механических примесей. Этот фильтр является ключевым элементом в составе трубопроводной арматуры, обеспечивающим долговечность и бесперебойную работу систем водоснабжения, отопления, технологических линий и других инженерных коммуникаций.

Конструкция и принцип действия

Конструкция фильтра отличается простотой, надежностью и долговечностью. Основными элементами являются:

• Корпус: Изготавливается из высокопрочного чугуна, латуни, нержавеющей стали или углеродистой стали, что обеспечивает стойкость к коррозии и высокому рабочему давлению.
• Фильтрующий элемент: Представляет собой цилиндрическую сетку, выполненную из нержавеющей стали (чаще всего AISI 304 или AISI 316). Размер ячейки сетки является ключевым параметром и определяет степень фильтрации (например, 500, 800 мкм).
• Крышка (пробка): Обеспечивает герметичность корпуса и позволяет осуществлять быстрый доступ к фильтрующему элементу для его очистки или замены. Для уплотнения соединения используются прокладки из маслобензостойкой резины или паронита.
• Уплотнительные элементы: Обеспечивают герметичность разъемных соединений.

Принцип работы основан на механическом процеживании рабочей среды. Поток жидкости, поступающий через входной патрубок, проходит через сетку фильтрующего элемента. Твердые частицы, размер которых превышает размер ячейки сетки, задерживаются на ее внутренней поверхности. Очищенная жидкость поступает через выходной патрубок далее в систему. Для обслуживания необходимо перекрыть поток среды, открутить крышку (пробку), извлечь и промыть или заменить сетчатый элемент, после чего собрать фильтр в обратной последовательности.

Основные технические характеристики и параметры

• Условный диаметр (Ду): DN 40 (1 1/2")
• Присоединение: Внутренняя резьба (В-В) согласно ГОСТ 6357-81
• Рабочая среда: Вода, пар, теплоносители, сжатый воздух, нефтепродукты, инертные газы и другие неагрессивные жидкости и газы.
• Рабочее давление (Ру): До 1,6 МПа (16 бар) или до 2,5 МПа (25 бар) в зависимости от исполнения и материала корпуса.
• Рабочая температура: От -20°C до +150°C (зависит от материала корпуса и уплотнений). Для специальных исполнений диапазон может быть расширен.
• Материал корпуса: Чугун ВЧШГ, латунь, нержавеющая сталь, углеродистая сталь.
• Материал сетки: Нержавеющая сталь AISI 304 (12Х18Н10), AISI 316 (08Х17Н13М2).
• Степень фильтрации (тонкость): Определяется размером ячейки сетки (например, 500 мкм).
• Герметичность затвора: Класс "А" по ГОСТ 9544-2015.

Область применения

Сетчатые фильтры В-В 1 1/2" нашли широкое применение в качестве обязательного элемента в самых различных отраслях промышленности и ЖКХ:

• Системы горячего и холодного водоснабжения (ХВС и ГВС): Установка на вводах в здания, перед счетчиками учета расхода воды, бытовыми приборами (бойлеры, стиральные машины).
• Системы отопления: Защита циркуляционных насосов, теплообменников, регулирующей и запорной арматуры от окалины, песка и других загрязнений.
• Промышленные трубопроводы: Очистка технологических сред в химической, нефтегазовой, пищевой, фармацевтической промышленности.
• Системы полива и орошения: Защита форсунок и капельниц от засорения.
• Пневматические системы: Очистка сжатого воздуха от частиц износ

Нормативная и техническая документация

Производство, испытания и приемка сетчатых фильтров, включая модель В-В 1 1/2", регламентируется рядом межгосударственных и национальных стандартов, а также техническими условиями предприятий-изготовителей (ТУ). Основные нормативные документы:

• ГОСТ 31838-2012 "Арматура трубопроводная. Фильтры сетчатые. Общие технические условия". Этот стандарт устанавливает общие технические требования к конструкциям, параметрам, материалам, комплектности, правилам приемки, методам испытаний, транспортированию и хранению сетчатых фильтров. (Официальный источник)
• ГОСТ 9544-2015 "Арматура трубопроводная запорная. Нормы герметичности затворов". Определяет классы герметичности и методы их контроля для всей запорной арматуры, включая фильтры. (Официальный источник)
• ГОСТ 6357-81 "Основные нормы взаимозаменяемости. Резьба трубная цилиндрическая". Стандарт распространяется на трубную цилиндрическую резьбу и регламентирует основные размеры и допуски резьбовых соединений. (Официальный источник)
• ГОСТ ISO 5209-2017 "Арматура промышленная трубопроводная. Маркировка". Устанавливает обязательные и дополнительные элементы маркировки для трубопроводной арматуры. (Официальный источник)
• Технические условия (ТУ) конкретного производителя, которые разрабатываются на основании вышеуказанных ГОСТов и могут содержать дополнительные требования к материалам, покрытиям или исполнениям для специфических условий эксплуатации.

Преимущества и особенности

Фильтр сетчатый В-В 1 1/2" (STY-f40-f40x) обладает рядом неоспоримых преимуществ, делающих его выбором номер один для инженеров и монтажников:

• Высокая надежность и долговечность: Простая и robust-конструкция без сложных механизмов обеспечивает длительный срок службы.
• Эффективная очистка: Обеспечивает высокую степень очистки рабочей среды от механических примесей, защищая дорогостоящее оборудование.
• Простота обслуживания: Конструкция с откручивающейся крышкой позволяет быстро и легко произвести очистку фильтрующего элемента без необходимости его демонтажа с трубопровода.
• Низкое гидравлическое сопротивление: Сетчатый элемент создает минимальные потери давления в системе, что особенно важно для энергоэффективности.
• Универсальность применения: Широкий диапазон рабочих сред, давлений и температур, а также возможность выбора материала корпуса под конкретные условия.
• Соответствие стандартам: Изготовление в строгом соответствии с ГОСТ гарантирует взаимозаменяемость, предсказуемость характеристик и безопасность эксплуатации.
• Ремонтопригодность: В случае повреждения сетки или износа прокладок возможна замена этих элементов без покупки всего фильтра.

Рекомендации по монтажу и эксплуатации

Для обеспечения корректной и долговечной работы фильтра необходимо соблюдать следующие правила:

1. Направление потока: Монтаж должен производиться строго в соответствии с указанной на корпусе стрелкой, которая обозначает направление движения рабочей среды. Поток должен поступать в фильтр со стороны сетчатого цилиндра.
2. Ориентация в пространстве: Рекомендуется устанавливать фильтр на горизонтальном участке трубопровода пробкой (крышкой) вниз. Допускается установка на вертикальном участке при условии направления потока сверху вниз.
3. Обслуживание: Перед фильтром и после него рекомендуется установить запорную арматуру (шаровые краны) для его изоляции при обслуживании. Регулярность очистки сетки определяется степенью загрязнения среды. Признаком необходимости обслуживания является заметное падение давления в системе после фильтра.
4. Монтаж: При монтаже следует избегать усилий, скручивающих корпус фильтра. Уплотнение резьбовых соединений следует производить с помощью льняной пряди с унипаком или фум-ленты.
5. Первый пуск: После монтажа и перед первым пуском систему рекомендуется промыть, предварительно убедившись в правильности установки и надежности всех соединений.

Использование качественного сетчатого фильтра В-В 1 1/2" – это экономически оправданное решение, позволяющее избежать costly простоев оборудования, дорогостоящего ремонта и повысить общую надежность и эффективность работы любой трубопроводной системы.
