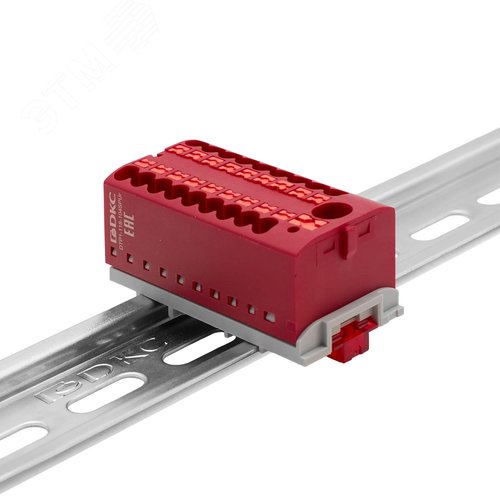

Данный распределительный блок представляет собой профессиональное электроустановочное изделие, предназначенное для безопасного и упорядоченного распределения электрических цепей в щитовом оборудовании. Конструкция с вертикальным адаптером позволяет компактно и эффективно организовать пространство в монтажном шкафу. Яркий красный цвет корпуса обеспечивает высокую визуальную идентификацию цепей, что особенно важно для маркировки критичных линий, например, систем безопасности или аварийного питания.

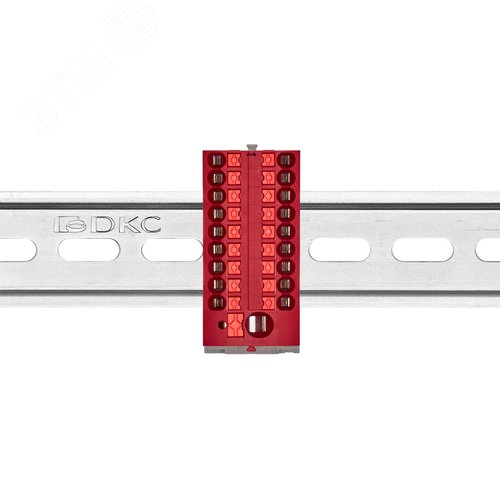

Корпус и монтаж: Изделие изготовлено из высококачественного самозатухающего полиамида (PA), стойкого к воздействию высокой температуры и механическим нагрузкам. Блок оснащен универсальным адаптером для быстрого монтажа на стандартные монтажные рейки (DIN-рейки) шириной 15 мм или 35 мм в соответствии с ГОСТ Р МЭК 60715-2003. Вертикальная ориентация клеммника оптимизирует подвод и отвод проводов.

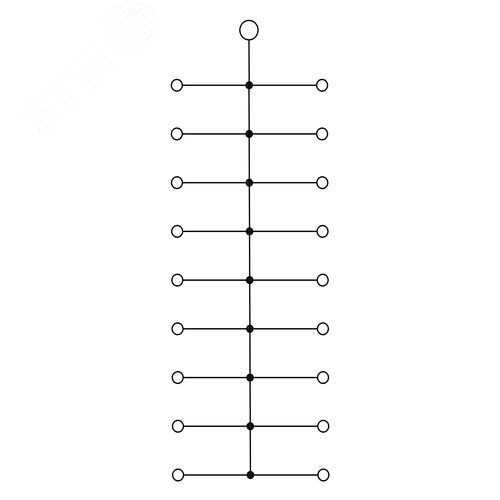

Клеммная группа и зажимы: Блок имеет 19 клемм: одну входную (ввод) на большое сечение и 18 распределительных точек. Входная клеммная точка рассчитана на подключение одного проводника сечением до 6 кв.мм. Выходные точки (18 шт.) предназначены для подключения проводников сечением до 2,5 кв.мм каждая. Применена современная технология зажима push-in (пуш-ин) – для монтажа достаточно зачистить провод на рекомендуемую длину (обычно 10-11 мм) и вставить его в отверстие, где он автоматически фиксируется подпружиненным контактом. Это ускоряет монтаж в несколько раз по сравнению с винтовыми зажимами и обеспечивает стабильный, виброустойчивый контакт. Для извлечения провода необходимо нажать на соответствующий рычажок отверткой.
Электрические характеристики: Номинальное напряжение – до 400 В. Номинальный ток определяется сечением подключаемых проводников и условиями эксплуатации, но, как правило, соответствует стандартным значениям для сечений 2,5 кв.мм и 6 кв.мм. Конструкция обеспечивает надежную изоляцию между соседними точками подключения. Изделие соответствует требованиям по степени защиты от поражения электрическим током и перегрева.
Распределительный блок предназначен для использования в низковольтных комплектных устройствах (НКУ): в распределительных щитах, щитах управления и автоматики, боксах и боксировках. Он идеально подходит для разводки цепей управления, сигнализации, освещения, питания датчиков и других устройств в промышленных и коммерческих электроустановках. Красный цвет часто используется для маркировки цепей аварийного останова, пожарной сигнализации или важных контрольных цепей, что регламентируется принципами цветовой маркировки в соответствии с ГОСТ Р 50462-2009 (МЭК 60446:2007).
Производство и параметры распределительных блоков данного типа регулируются рядом международных и национальных стандартов, обеспечивающих безопасность и взаимозаменяемость. Ключевые документы включают:
Перед монтажом убедитесь, что напряжение в цепи отключено. Монтаж должен производиться квалифицированным персоналом в соответствии с ПТЭЭП и проектной документацией. Используйте для подключения медные провода с сечением, не превышающим указанные номиналы (6 кв.мм – ввод, 2,5 кв.мм – отводы). Зачистка изоляции должна производиться специальным инструментом на рекомендованную длину (указана на корпусе изделия) без повреждения жилы. После монтажа рекомендуется промаркировать цепь в соответствии со схемой. Не превышайте суммарную нагрузку на блок, учитывая токовые характеристики входного проводника.
Данный распределительный блок – это современное, безопасное и удобное решение для организации электрических соединений, соответствующее актуальным стандартам и требованиям к электроустановочным изделиям.
