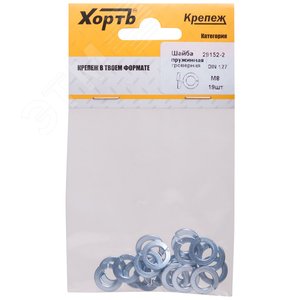

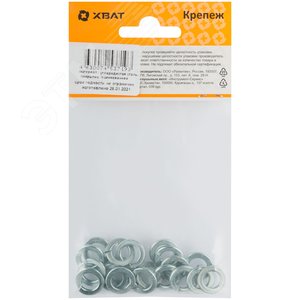

Шайба DIN127 М8 гроверная пружинная оцинкованная (19 шт)

Шайба DIN 127 М8 гроверная пружинная оцинкованная (упаковка 19 шт)

Гроверная шайба (шайба Гровера) DIN 127 М8 с цинковым покрытием – это стандартизированная пружинная шайба, являющаяся ключевым элементом для создания надежного, самостопорящегося соединения, устойчивого к вибрациям, динамическим и переменным нагрузкам. Поставка осуществляется в удобной промышленной упаковке, содержащей 19 штук – оптимальное количество для большинства монтажных и ремонтных задач.

Конструкция и принцип действия

Шайба изготовлена из высокоуглеродистой пружинной стали (как правило, марки 65Г или аналог), что обеспечивает ее высокие упругие свойства. Конструктивно представляет собой разрезное кольцо с радиальным надрезом, концы которого расположены в разных плоскостях. При затяжке соединения гайкой или головкой болта шайба упруго деформируется (раскрывается), создавая постоянное осевое давление в узле. Это давление компенсирует самопроизвольное ослабление (отвинчивание) из-за вибрации, тепловых расширений или знакопеременных нагрузок. Эффект стопорения достигается за счет упругости, а не трения, что делает соединение особенно надежным.

Технические характеристики и стандарты

Изделие соответствует международному стандарту DIN 127 (Deutsches Institut für Normung – Немецкий институт стандартизации), который детально определяет геометрию, размеры, допуски и технические требования к гроверным шайбам нормальной точности. Стандарт DIN 127 гармонизирован с российским ГОСТ 6402-70 "Шайбы пружинные. Технические условия".

• Номинальный диаметр резьбы (d1): М8 (под болт/винт/шпильку диаметром 8 мм).
• Наружный диаметр шайбы (D2): 15 мм (номинальный размер по стандарту).
• Внутренний диаметр шайбы (D1): 8.5 мм (номинальный размер по стандарту).
• Толщина (S): 2.0 мм (номинальный размер по стандарту).
• Материал: Сталь пружинная.
• Защитное покрытие: Цинкование. Покрытие обеспечивает эффективную антикоррозионную защиту, увеличивая срок службы шайбы и всего соединения в условиях повышенной влажности или на открытом воздухе. Цинковое покрытие часто соответствует классу толщины 6 мкм или более.
• Твердость: 40-50 HRC (единицы по Роквеллу), что гарантирует сохранение упругих свойств без хрупкого разрушения.

Область применения

Гроверные шайбы DIN 127 М8 оцинкованные нашли широчайшее применение во всех отраслях промышленности и в быту, где требуется обеспечить стабильность резьбового соединения:

• Машиностроение и автомобилестроение: Крепление двигателей, коробок передач, элементов подвески, кронштейнов – любых узлов, подверженных вибрации.
• Строительство и металлоконструкции: Монтаж ферм, каркасов, ограждений, технологического оборудования.
• Энергетика и тяжелая промышленность: Сборка узлов станков, генераторов, насосного и вентиляционного оборудования.
• Железнодорожный транспорт и судостроение: Соединения, работающие в условиях постоянной вибрации и динамических ударов.
• Сельскохозяйственная и дорожная техника.
• Бытовой ремонт и сборка металлических конструкций: Гаражное оборудование, велосипеды, мопеды, спортивные тренажеры.

Важное правило применения: Гроверная шайба всегда устанавливается между головкой крепежа (гайкой) и обычной плоской шайбой (или поверхностью детали), причем ее острые кромки должны быть обращены к опорной поверхности (гайке). Это обеспечивает максимальное сопротивление раскручиванию.

Нормативная и справочная документация

Для инженеров, конструкторов и специалистов по качеству доступны следующие официальные и справочные ресурсы, регламентирующие параметры и применение подобных изделий:

• Международный стандарт ISO 7089: Аналог DIN 127 на международном уровне. Информацию можно найти в каталогах International Organization for Standardization (ISO).
• Российский стандарт ГОСТ 6402-70: Полный текст стандарта с чертежами и техническими требованиями доступен на официальных порталах стандартизации, например, на сайте Федерального агентства по техническому регулированию и метрологии (Росстандарт) или в информационных системах по стандартизации.
• Справочные данные DIN 127: Подробные таблицы с размерами, допусками и материалами публикуются на некоммерческих инженерных порталах и в технических энциклопедиях, таких как Wikipedia (статья "Lockwasher").
• Технические руководства по крепежу: Фундаментальные принципы выбора и применения стопорных шайб изложены в технической литературе и руководствах крупных производителей крепежа (например, в разделе "Engineering Guidelines" на их корпоративных сайтах), которые носят исключительно информационный, а не коммерческий характер.

Преимущества и отличительные особенности

• Высокая надежность стопорения: Обеспечивает постоянное поджатие в соединении, предотвращая самоотвинчивание.
• Многократность использования: При правильном монтаже и демонтаже сохраняет свои упругие свойства и может быть использована повторно (за исключением критичных соединений, где рекомендуется замена на новую).
• Стандартизация и взаимозаменяемость: Соответствие DIN/ГОСТ гарантирует точные геометрические параметры и совместимость с крепежом М8.
• Коррозионная стойкость: Оцинкованное покрытие надежно защищает сталь от ржавчины.
• Экономическая эффективность: Простая конструкция и массовое производство делают гроверную шайбу одним из самых доступных и эффективных способов фиксации резьбовых соединений.
• Удобная упаковка: Кратная упаковка в 19 штук удобна для хранения, учета и использования в мелкосерийных работах и на малых производствах.

Использование оцинкованных гроверных шайб DIN 127 М8 – это проверенное инженерное решение для обеспечения долговечности и безопасности любых вибрирующих резьбовых соединений.
