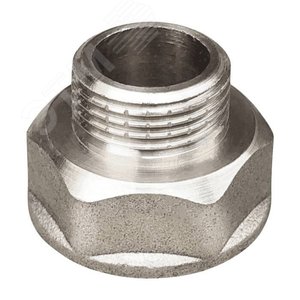

Переходник с никелевым покрытием ВР3/4'-НР1/2'

Переходник с никелевым покрытием ВР3/4"-НР1/2"

Переходник трубный резьбовой с никелевым покрытием предназначен для надежного соединения участков трубопроводных систем, арматуры и оборудования, имеющих разные условные проходы (Ду) и типы резьбы. Изделие обеспечивает переход с внутренней цилиндрической резьбы (ВР) размера 3/4 дюйма на наружную цилиндрическую резьбу (НР) размера 1/2 дюйма. Никелевое покрытие обеспечивает повышенную коррозионную стойкость и придает изделию эстетичный внешний вид.

Конструкция и основные параметры

Переходник представляет собой цельнометаллическую деталь (фитинг), изготовленную из качественной латуни марки ЛС59-1 по ГОСТ 15527-2004 "Сплавы медно-цинковые (латунь), обрабатываемые давлением. Марки". Форма изделия – шестигранная под ключ, что обеспечивает удобный и надежный монтаж с использованием стандартного гаечного ключа. Резьба нарезана в соответствии с требованиями для трубной цилиндрической резьбы.

Ключевые характеристики:

• Тип резьбы на концах: ВР (Внутренняя Резьба) 3/4" – НР (Наружная Резьба) 1/2".
• Вид резьбы: Трубная цилиндрическая (G) по ГОСТ 6357-81 "Резьба трубная цилиндрическая".
• Материал корпуса: Латунь.
• Покрытие: Электролитическое никелирование.
• Рабочая среда: Вода, сжатый воздух, инертные газы, топливо.
• Рабочее давление: До 1,6 МПа (16 бар) при температуре до 150°C.
• Температурный диапазон: От -50°C до +150°C.

Область применения

Переходник находит широкое применение в сантехнических работах, при монтаже систем отопления, водоснабжения (холодного и горячего), пневматических систем, а также в топливных системах. Используется в жилищно-коммунальном хозяйстве, машиностроении, судостроении и других отраслях промышленности. Никелевое покрытие делает фитинг особенно востребованным для открытой прокладки трубопроводов, где важны как надежность, так и внешний вид, а также для работы в условиях повышенной влажности.

Преимущества никелевого покрытия

Нанесение слоя никеля на латунную основу методом гальваники дает ряд существенных преимуществ:

• Защита от коррозии: Никель образует на поверхности прочный оксидный слой, устойчивый к окислению и воздействию влаги.
• Повышенная износостойкость: Покрытие увеличивает твердость поверхности, снижая риск повреждения резьбы при многократном монтаже/демонтаже.
• Химическая стойкость: Устойчивость к воздействию многих агрессивных сред.
• Декоративные свойства: Придает изделию характерный блеск и однородный серебристый цвет, который долго сохраняется в процессе эксплуатации.
• Гигиеничность: Гладкая поверхность препятствует накоплению загрязнений и развитию бактерий.

Стандарты и нормативная документация

Производство и параметры переходника регламентируются следующими основными документами:

• ГОСТ 6357-81: Этот межгосударственный стандарт устанавливает профиль, основные размеры и допуски трубной цилиндрической резьбы. Он является ключевым для обеспечения герметичности и совместимости резьбовых соединений без применения дополнительных уплотнителей. Ознакомиться с актуальной версией стандарта можно на официальном сайте Федерального агентства по техническому регулированию и метрологии (Росстандарт) или на портале Техэксперт.
• ГОСТ 8954-75, ГОСТ 8965-75: Эти стандарты распространяются на пробки и заглушки, но задают общие требования к трубной конической и цилиндрической резьбе для фитингов. Они определяют ряд общих технических условий.
• ГОСТ 15527-2004: Стандарт определяет химический состав, механические и технологические свойства латуни, используемой для производства фитингов. Он гарантирует необходимое качество исходного материала.
• Система стандартов безопасности труда (ССБТ): Требования к безопасности при монтаже и эксплуатации трубопроводов с резьбовыми соединениями.

Монтаж и эксплуатация

Для обеспечения герметичности и долговечности соединения необходимо соблюдать правила монтажа:

1. Перед сборкой проверить резьбу на обеих соединяемых деталях на отсутствие повреждений и загрязнений.
2. Для герметизации соединения обязательно использовать уплотнительный материал: ленту ФУМ (ГОСТ 21140-88), нить Tangit Unilok или анаэробный герметик. При использовании льна (пакля) рекомендуется применять совместно с уплотнительной пастой.
3. Навинчивание производить вручную до упора, после чего дожать с помощью ключа. Избегать чрезмерных усилий во избежание срыва резьбы или деформации корпуса фитинга.
4. Монтаж производить при положительной температуре окружающей среды.
5. Эксплуатировать в пределах заявленных параметров по давлению и температуре.

Упаковка, маркировка и хранение

Каждый переходник должен иметь маркировку с указанием типоразмера (ВР3/4-НР1/2), материала (латунь) и товарного знака изготовителя. Изделия поставляются индивидуально или в групповой упаковке (пакеты, коробки). Хранить фитинги следует в сухом помещении, защищенном от прямых солнечных лучей и агрессивных паров. Гарантийный срок эксплуатации устанавливается производителем при соблюдении условий транспортировки, хранения и монтажа.

Важная информация

Данное описание является технически-информационным и не может рассматриваться как гарантийное обязательство. Перед применением рекомендуется уточнять актуальные стандарты и технические условия. Для подбора аналогов и получения разъяснений по применению в специфических условиях (высокие температуры, агрессивные среды) следует обращаться к нормативной документации, такой как СНиП 2.04.01-85* "Внутренний водопровод и канализация зданий" или СП 73.13330.2016 "Внутренние санитарно-технические системы зданий", доступных на ресурсах вроде Минстроя России.

Использование качественных фитингов, соответствующих ГОСТ, – залог надежности и долговечности любой трубопроводной системы.
