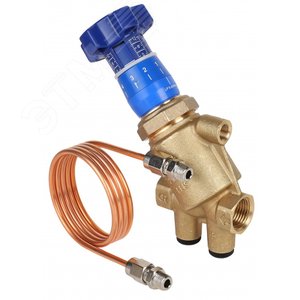

Регулятор перепада давления 5-30 кПа 1/2"

Регулятор перепада давления (дифференциального давления) — это высокоточный прибор, предназначенный для автоматического поддержания заданной разности давлений между двумя точками в системах водоснабжения, отопления, вентиляции и кондиционирования (ОВиК), а также в технологических линиях. Модель с диапазоном настройки 5-30 кПа и присоединительным размером 1/2" (15 мм) является оптимальным решением для стабилизации гидравлических режимов в зданиях и сооружениях.

Назначение и область применения

Основная функция регулятора — обеспечение постоянного перепада давлений на регулируемом участке или оборудовании независимо от колебаний давления в основной магистрали. Это критически важно для корректной работы таких устройств, как:

• Теплообменники и узлы обвязки.
• Системы «теплый пол» и поквартирного отопления.
• Зональные и стояковые системы отопления для гидравлической увязки.
• Узлы ввода и распределения теплоносителя (ИТП, ЦТП).
• Системы вентиляции с калориферами и охладителями.
• Технологическое оборудование, требующее стабильного перепада для работы.

Использование регулятора предотвращает перерасход теплоносителя, шум в клапанах и радиаторах, обеспечивает тепловой комфорт и существенную экономию энергоресурсов.

Принцип действия и конструктивные особенности

Регулятор является устройством прямого действия, не требующим внешнего источника энергии. Его работа основана на балансе сил между давлением в импульсных линиях и усилием настроечной пружины. Ключевые элементы конструкции:

• Прочный латунный корпус с внутренней резьбой 1/2".
• Два импульсных подключения (плюс и минус) для отбора давления с контролируемых точек.
• Настроечная пружина в герметичной камере с регулировочным механизмом (винтом или рукояткой).
• Регулирующий клапан с мембранным или поршневым приводом, обеспечивающий быстрое и точное срабатывание.
• Уплотнительные элементы из износостойких материалов (EPDM, NBR).

При отклонении фактического перепада от заданного значения мембрана (поршень) перемещает затвор клапана, изменяя проходное сечение. Это стабилизирует поток и восстанавливает требуемый дифференциальный напор.

Технические характеристики

• Диапазон настройки перепада давления: от 5 до 30 кПа (0,05 до 0,3 бар; приблизительно 0,5 до 3 м.вод.ст.).
• Присоединительная резьба: G1/2" (наружная/внутренняя, в зависимости от модели).
• Максимальное рабочее давление (PN): обычно 16 или 25 бар.
• Максимальная рабочая температура: до +120°C (для воды и пара).
• Температура окружающей среды: от 0°C до +60°C.
• Пропускная способность (Kvs): значение уточняется по техническому паспорту конкретной модели.
• Класс герметичности: не ниже класса «А» по ГОСТ 9544-2015.
• Рабочая среда: вода, пар, гликолевые растворы, сжатый воздух (совместимость уточняется).

Монтаж, настройка и эксплуатация

Монтаж должен производиться в соответствии с проектной документацией на систему. Регулятор устанавливается на байпасной линии или непосредственно на регулируемом участке. Важно:

• Обеспечить направление потока, совпадающее со стрелкой на корпусе.
• Установить запорную арматуру до и после регулятора для обслуживания.
• Подключить импульсные трубки («+» к точке с более высоким давлением, «–» к точке с более низким).
• Перед пуском промыть систему, установить фильтр грубой очистки.
• Настройка осуществляется вращением регулировочного винта при работающей системе с контролем по манометрам.

Эксплуатация требует периодической проверки настроенного параметра и визуального осмотра на предмет подтеканий. Межсервисный интервал зависит от чистоты среды и может составлять несколько отопительных сезонов.

Нормативная и техническая документация

Проектирование, монтаж и эксплуатация регуляторов давления регламентируется рядом действующих нормативных документов и стандартов. Актуальную информацию можно найти на официальных интернет-ресурсах:

• ГОСТ 356-80 (СТ СЭВ 253-76) «Арматура трубопроводная. Давления условные, пробные и рабочие. Ряды». Документ определяет параметры давления. Текст доступен на портале Консорциума «Кодекс» или Федерального агентства по техническому регулированию и метрологии (Росстандарт).
• СП 60.13330.2020 «Отопление, вентиляция и кондиционирование воздуха». Актуализированная редакция СНиП 41-01-2003. Содержит требования к гидравлической устойчивости систем. Опубликован на официальном сайте Минстроя России.
• СП 73.13330.2016 «Внутренние санитарно-технические системы зданий». Правила монтажа арматуры. Также доступен на ресурсах нормативно-технической документации.
• Рекомендации производителя (паспорт, руководство по монтажу) являются основным документом для конкретной модели. Образцы технической документации часто размещаются на официальных сайтах заводов-изготовителей в разделах «Поддержка» или «Каталоги».

При выборе и установке регулятора необходимо руководствоваться именно актуальными версиями указанных документов.

Преимущества использования регулятора

• Гидравлическая стабильность: защита потребителей от избыточного перепада и расхода.
• Энергоэффективность: снижение потребления насосного оборудования и теплоносителя.
• Комфорт: устранение шума в трубопроводах и радиаторах, обеспечение равномерного нагрева.
• Надежность: простая конструкция без электроники обеспечивает длительный срок службы.
• Безопасность: предотвращение разбалансировки системы и потенциальных аварийных ситуаций.

Данный регулятор перепада давления — это необходимое звено для создания современной, энергоэффективной и надежной инженерной системы, соответствующей всем требованиям нормативов.
