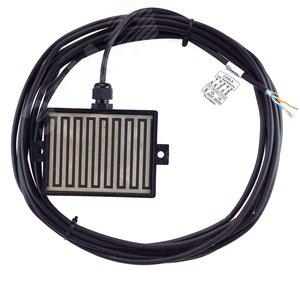

Датчик осадков HS для Th-Meteo

Датчик осадков HS для Th-Meteo: профессиональный гистометр

Датчик осадков HS (гистометр) представляет собой высокоточный прибор для автоматического измерения интенсивности и количества жидких атмосферных осадков (дождя) в составе метеорологических станций и комплексов Th-Meteo. Устройство предназначено для непрерывного круглогодичного мониторинга в составе систем профессионального и любительского уровня, систем "умный дом", агрометеорологических постов и научно-исследовательских проектов.

Принцип действия и конструктивные особенности

Датчик функционирует по принципу опрокидывающегося ковша (тип "качели"). Приемная площадь (воронка) собирает осадки и направляет их в двухсекционный измерительный ковш. При накоплении порции воды, эквивалентной 0.2 мм (или 0.1 мм в зависимости от модификации) осадков, ковш под действием силы тяжести опрокидывается, осуществляя замыкание геркона. Каждое опрокидывание регистрируется электронным блоком как одно событие. Конструкция обеспечивает минимальную погрешность измерения и высокую устойчивость к внешним воздействиям.

Корпус датчика изготовлен из устойчивых к ультрафиолету и коррозии материалов (ABS-пластик, нержавеющая сталь). Воронка выполнена из химически стойкого поликарбоната. В стандартной комплектации предусмотрен встроенный нагревательный элемент для работы в условиях смешанных осадков и таяния снега, что предотвращает обледенение и обеспечивает работоспособность в холодный период года.

Ключевые технические характеристики

• Тип измерения: жидкие атмосферные осадки (дождь).
• Разрешающая способность (объем одной порции): 0.2 мм (или 0.1 мм) осадков.
• Приемная площадь: 200 см² (стандартная величина для сопоставимости данных).
Диапазон измеряемой интенсивности: от 0 до 300 мм/ч.
• Точность: ±3% при интенсивности до 100 мм/ч.
• Выходной сигнал: замыкание сухого контакта (геркон).
• Напряжение питания (для нагревателя): 12 В постоянного тока.
• Рабочий температурный диапазон: от -40°C до +70°C.
• Защита: IP66.

Области применения

Датчик осадков HS находит применение в различных сферах, где требуется точный учет и анализ атмосферных осадков:

• Профессиональная метеорология: оснащение автоматических метеорологических станций (АМС) и постов Росгидромета и аналогичных сетей мониторинга.
• Сельское хозяйство и агрометеорология: мониторинг условий для оптимизации полива, оценки увлажнения почвы, прогнозирования фитосанитарной обстановки.
• Гидрология и экологический мониторинг: контроль водного баланса, изучение стока, работа в составе комплексов мониторинга окружающей среды.
• Научные исследования: сбор данных для климатологии, гидрологии, экологии.
• Частное и коммерческое использование: интеграция в системы "умный дом" для автоматизации, использование метеолюбителями, оснащение спортивных объектов, аэродромов, коттеджных поселков.

Интеграция и установка

Датчик совместим с большинством метеостанций и регистраторов данных Th-Meteo, поддерживающих подключение датчиков с импульсным выходом. Монтаж осуществляется на вертикальную мачту или штатив с помощью универсального хомута. Для обеспечения точности измерений критически важна правильная установка: датчик должен быть размещен на открытой местности, на высоте 1.5-2 метра от поверхности земли, вдали от препятствий (деревья, здания), которые могут исказить поле осадков. Рекомендуется регулярное техническое обслуживание: очистка воронки от мусора, листвы и насекомых, проверка свободного хода ковша, контроль уровня в зимний период.

Нормативная база и методические указания

Производство, методики измерений и поверки осадкомеров в Российской Федерации регламентируются рядом нормативных документов и рекомендаций. При эксплуатации датчика в профессиональных целях следует руководствоваться следующими источниками:

• Наставление гидрометеорологическим станциям и постам. Выпуск 3, часть I (Гидрометеорологические наблюдения на станциях). – Л.: Гидрометеоиздат. Актуальные редакции публикуются Росгидрометом.
• РД 52.04.186-89 "Руководство по контролю загрязнения атмосферы". Содержит разделы, касающиеся метеорологических измерений.
• ГОСТ 15150-69 "Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды".
• Рекомендации Всемирной Метеорологической Организации (ВМО). В частности, Руководство по приборным наблюдениям и методам измерений (WMO-No. 8). Актуальная информация доступна на официальном сайте ВМО.
• Техническая документация и руководство по эксплуатации конкретной модели датчика от производителя.

Для использования данных в официальной отчетности датчик должен быть внесен в Государственный реестр средств измерений и иметь действующее свидетельство о поверке, выданное аккредитованным метрологическим центром.

Преимущества датчика осадков HS для Th-Meteo

• Высокая надежность: простая механическая конструкция без сложной электроники в измерительном узле обеспечивает долгий срок службы.
• Точность и сопоставимость: стандартная приемная площадь и калибровка позволяют сравнивать данные с измерениями государственной сети наблюдений.
• Всесезонность: наличие нагревателя позволяет измерять осадки в переходные периоды (дождь со снегом, мокрый снег).
• Простота подключения и настройки: совместимость с широким парком оборудования Th-Meteo.
• Устойчивость к внешней среде: корпус с высокой степенью защиты от пыли и влаги (IP66).

Датчик осадков HS является оптимальным решением для организации точного и надежного пункта измерения атмосферных осадков в любом проекте, где качество метеоданных имеет значение.
