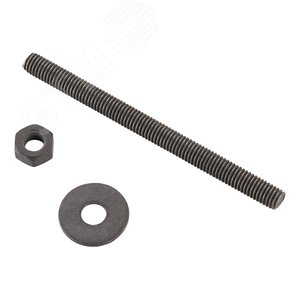

Шпилька 12x160 к химическому анкеру, кл.пр. 5.8, покрытие ТДЦ (10 шт.)

Шпилька резьбовая 12x160 мм для химического анкера, класс прочности 5.8, покрытие ТДЦ (10 шт.)

Шпилька резьбовая с метрической резьбой М12 и номинальной длиной 160 мм предназначена для высоконагруженных соединений в комплексе с химическими анкерами (инжекционными системами). Изделие изготовлено из углеродистой стали, соответствует классу прочности 5.8 и имеет антикоррозионное покрытие ТДЦ (толстослойное цинковое).

Назначение и область применения

Данный тип шпильки является ключевым элементом системы химического фиксирования. Она погружается в предварительно подготовленное и заполненное химическим составом (капсулой или инжекционной массой) отверстие. После полимеризации состава вокруг резьбы шпильки образуется высокопрочный монолит, передающий нагрузки от конструкции на основание.

Применяется для монтажа и крепления в бетоне, природном камне, полнотелом кирпиче и других плотных основаниях. Основные области использования:

• Крепление несущих металлоконструкций, колонн, балок.
• Монтаж тяжелого оборудования, станков, производственных линий.
• Установка ограждающих конструкций, дорожных знаков, рекламных щитов.
• Создание соединений в зонах с динамическими и вибрационными нагрузками.
• Фасадные и строительно-монтажные работы, требующие высокой надежности.

Класс прочности 5.8

Класс прочности 5.8 регламентируется стандартом ГОСТ 1759.4-87 (ИСО 898/1-78) "Болты, винты и шпильки. Механические свойства и методы испытаний".

Маркировка обозначает:

• Первый цифровой индекс (5) – умноженный на 100, означает номинальный предел прочности на растяжение (500 Н/мм² или 500 МПа).
• Второй индекс (8) – умноженный на 10, означает отношение предела текучести к пределу прочности (0.8). Таким образом, предел текучести составляет 500 * 0.8 = 400 МПа.

Покрытие ТДЦ (толстослойное цинковое)

Покрытие ТДЦ наносится методом горячего цинкования, что обеспечивает надежную защиту от коррозии в агрессивных средах (атмосферные осадки, повышенная влажность). Толщина покрытия значительно выше, чем у гальванического цинкования, что повышает срок службы изделия. Требования к покрытию определяются стандартом ГОСТ 9.307-89 (ИСО 1461-89) "Покрытия цинковые горячие".

Технические характеристики

• Тип изделия: Шпилька резьбовая (шпилька для химического анкера).
• Резьба: Метрическая М12.
• Номинальный диаметр резьбы (d): 12 мм.
• Длина изделия (L): 160 мм.
• Класс прочности: 5.8.
• Материал: Углеродистая сталь.
• Покрытие: ТДЦ (горячее цинкование).
• Стандарт на изделие: Изготовлено в соответствии с требованиями ГОСТ Р ИСО 898-1-2011 "Изделия крепежные. Механические свойства. Болты, винты и шпильки".
• Упаковка: Комплектная упаковка (10 штук).

Принцип работы с химическим анкером

1. В основании бурится отверстие диаметром, рекомендованным производителем химического анкера (обычно на 2-4 мм больше диаметра шпильки).
2. Отверстие тщательно очищается от буровой пыли щеткой и продувкой.
3. В отверстие помещается капсула с химическим составом или заполняется инжекционной массой с помощью дозатора.
4. Шпилька вставляется в отверстие и вращательным движением разрушает капсулу (если используется капсульная система).
5. Изделие устанавливается до проектного положения. До момента полной полимеризации состава нагрузки на шпильку не допускаются.
6. Время полимеризации зависит от температуры основания и типа химического состава и указано в техническом паспорте инжекционной системы.

Нормативная документация и стандарты

Качество, методы испытаний и применения подобных крепежных изделий регламентируется следующими документами (актуальную версию документов следует уточнять на официальных ресурсах):

• ГОСТ 1759.4-87 (ИСО 898/1-78) "Болты, винты и шпильки. Механические свойства и методы испытаний" – определяет механические свойства. Информацию можно найти на портале Федерального агентства по техническому регулированию и метрологии (www.gost.ru).
• ГОСТ Р ИСО 898-1-2011 "Изделия крепежные. Механические свойства. Болты, винты и шпильки" – актуализированный национальный стандарт.
• ГОСТ 9.307-89 (ИСО 1461-89) "Покрытия цинковые горячие" – регламентирует требования к антикоррозионному покрытию.
• ГОСТ 22032-76 "Шпильки для деталей с ввертываемым концом. Конструкция и размеры" – может использоваться для определения геометрических параметров.
• СП 43.13330.2012 "Свод правил. Строительные конструкции. Крепежные изделия" (актуализированная редакция СНиП 2.09.03-85) – регламентирует применение анкерной техники в строительстве. Документ доступен на ресурсе Минстроя России или в системах нормативных документов (www.minstroyrf.gov.ru).
• Технические регламенты Таможенного союза (ЕАЭС), например, ТР ТС 004/2011 "О безопасности низковольтного оборудования" и ТР ТС 020/2011 "Электромагнитная совместимость технических средств" (в части электроинструмента для монтажа). Официальные тексты размещены на сайте Комиссии Таможенного союза (www.eurasiancommission.org).

Преимущества

• Высокая несущая способность: Класс прочности 5.8 обеспечивает надежное сопротивление значительным статическим и динамическим нагрузкам.
• Коррозионная стойкость: Покрытие ТДЦ обеспечивает длительную защиту в условиях повышенной влажности.
• Универсальность применения: Подходит для использования в различных типах оснований вместе с химическими анкерами.
• Надежность соединения: Химический анкер обеспечивает распределение нагрузки по всей длине анкеровки, не создавая распирающего напряжения в основании.
• Комплектная поставка: Упаковка 10 штук оптимальна для выполнения средних по объему монтажных работ.

Комплектация

Упаковка содержит 10 (десять) штук шпилек резьбовых с метрической резьбой М12, длиной 160 мм, с покрытием ТДЦ.

Внимание: Химический анкерный состав (капсулы или инжекционная масса) в комплект не входит и подбирается отдельно в зависимости от условий и задач монтажа.
