Кабель силовой ППГЭнг(А)-FRHF 3х2.5(N.PE)-0.66

Кабель силовой ППГЭнг(А)-FRHF 3х2.5(N.PE)-0.66

Силовой кабель ППГЭнг(А)-FRHF 3х2.5(N.PE)-0.66 предназначен для стационарной прокладки в электрических установках номинальным переменным напряжением до 660 В частоты до 100 Гц или постоянным напряжением до 1000 В. Кабель используется для групповой прокладки в кабельных сооружениях (лотках, коробах, галереях, этажах), в том числе в многофункциональных высотных зданиях и комплексах, где предъявляются повышенные требования к пожарной безопасности.

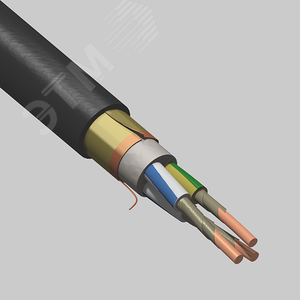

Конструкция кабеля

Конструкция кабеля включает в себя:

1. Токопроводящие жилы: Медные, многопроволочные, круглые, номинальным сечением 2.5 мм². В обозначении "3х2.5(N.PE)" указано наличие трех жил, одна из которых совмещает функции нулевого рабочего (N) и нулевого защитного (PE) проводника.
2. Изоляция жил: Из сшитого полиэтилена (ППГЭ), обеспечивающего высокие электротехнические и температурные характеристики.
3. Скрутка: Изолированные жилы скручены в сердечник.
4. Оболочка: Из полимерной композиции, не распространяющей горение, с пониженным дымо- и газовыделением (нг(А)-FRHF).

Ключевые особенности и преимущества

• Пожарная безопасность (FRHF): Кабель соответствует высшей категории пожарной опасности "А" по нераспространению горения при групповой прокладке. Оболочка выполнена из материала, не распространяющего горение, с низким дымо- и газовыделением, без галогенов. Это критически важно для применения в местах с массовым пребыванием людей.
• Надежность и долговечность: Использование сшитого полиэтилена в изоляции обеспечивает стойкость к перегрузкам, повышенную термостойкость (длительно допустимая температура жил +90°C) и устойчивость к деформациям.
• Гибкость: Благодаря многопроволочным жилам кабель обладает хорошей гибкостью, что облегчает монтаж.
• Безопасность для людей: При пожаре оболочка кабеля выделяет минимальное количество дыма и коррозионно-активных газов (галогенов), что позволяет безопасно эвакуироваться людям и не наносит существенного ущерба электронному оборудованию.

Область применения

Кабель предназначен для питания стационарных электроприемников, распределения электроэнергии в зданиях и сооружениях. Рекомендуется для применения:

• В общественных, административных и жилых зданиях (торговые центры, офисы, больницы, школы, многоэтажные дома).
• На объектах транспортной инфраструктуры (вокзалы, аэропорты, метрополитен).
• В детских и медицинских учреждениях.
• В современных бизнес-центрах класса "А".
• В системах аварийного (эвакуационного) освещения и противопожарных системах, где требуется повышенная надежность.

Условия монтажа и эксплуатации

• Минимальный радиус изгиба при прокладке — не менее 10 наружных диаметров кабеля.
• Прокладка без предварительного подогрева возможна при температуре не ниже -15°C.
• Допустимая температура окружающей среды при эксплуатации от -50°C до +50°C.
• Относительная влажность воздуха при температуре до +35°C — до 98%.
• Кабель не распространяет горение при групповой прокладке по категории "А".

Нормативная документация и стандарты

Кабель соответствует требованиям следующих ключевых национальных и межгосударственных стандартов, а также технических регламентов:

• ГОСТ 31565-2012 (МЭК 60332-3-22:2000) — "Кабельные изделия. Требования пожарной безопасности". Это основной стандарт, устанавливающий требования к нераспространению горения, дымообразованию, кислотности и токсичности газов продуктов горения. Ознакомиться с текстом стандарта.
• ГОСТ 31996-2012 — "Кабели силовые с пластмассовой изоляцией на номинальное напряжение 0,66; 1 и 3 кВ. Общие технические условия". Определяет общие требования к кабелям данного класса. Ознакомиться с текстом стандарта.
• Технический регламент Таможенного союза ТР ТС 004/2011 — "О безопасности низковольтного оборудования". Подтверждает безопасность кабеля для использования на территории ЕАЭС. Ознакомиться с текстом регламента.
• Технический регламент Таможенного союза ТР ТС 020/2011 — "Электромагнитная совместимость технических средств". Ознакомиться с текстом регламента.
• Своды правил СП 6.13130.2013 и СП 76.13330.2016, регламентирующие требования к электроустановкам и безопасность кабельных линий. СП 6.13130.2013, СП 76.13330.2016.

Расшифровка маркировки кабеля

• ППГЭ — Изоляция жил из сшитого (полимеризованного) полиэтилена, оболочка из полимерной композиции.
• нг(А) — Не распространяющий горение при групповой прокладке по категории "А" (наибольшая огнестойкость).
• FRHF (Fire Resistant Halogen Free) — Огнестойкий, безгалогенный: с низким дымо- и газовыделением, без галогенов.
• 3х2.5 — Три медные жилы сечением 2.5 мм² каждая.
• (N.PE) — Одна из жил выполняет совмещенную функцию нулевого рабочего и защитного проводника.
• 0.66 — Номинальное напряжение 660 В.

Использование кабеля ППГЭнг(А)-FRHF обеспечивает надежное и безопасное электроснабжение объектов с высокими требованиями к пожарной безопасности и экологичности материалов.
