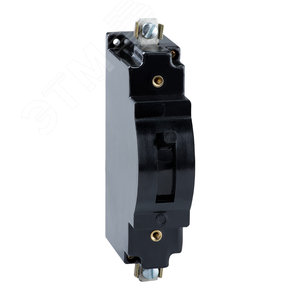

Выключатель автоматический А63-М-16А-5Iн-380AC-У3
Автоматический выключатель серии А63 представляет собой надежный и универсальный аппарат защиты, предназначенный для эксплуатации в электрических сетях переменного тока. Модель А63-М-16А-5Iн-380AC-У3 сочетает в себе функции защиты от сверхтоков (токов короткого замыкания и перегрузки) и возможность использования в качестве выключателя для нечастых оперативных включений и отключений цепи вручную.
Назначение и область применения
Данный автоматический выключатель предназначен для защиты электрических цепей, оборудования и кабелей в установках промышленного и гражданского назначения. Он используется в распределительных щитах, вводно-распределительных устройствах (ВРУ), на производственных объектах для защиты групповых линий, электродвигателей и других потребителей. Благодаря климатическому исполнению У3, аппарат рассчитан на работу в умеренном климате при широком диапазоне температур.
Расшифровка обозначения (маркировка)
- А63 — серия аппарата.
- М — исполнение с электромагнитным и тепловым расцепителями (комбинированный).
- 16А — номинальный ток 16 Ампер.
- 5Iн — характеристика срабатывания электромагнитного расцепителя (отсечка), означающая, что мгновенное срабатывание (защита от КЗ) происходит при токе, в 5 раз превышающем номинальный (5 × 16А = 80А).
- 380AC — номинальное рабочее напряжение до 380 Вольт переменного тока.
- У3 — климатическое исполнение для умеренного климата, категория размещения 3 по ГОСТ 15150-69.
Технические характеристики и особенности
- Номинальный ток (Iн): 16 А.
- Количество полюсов: 1 (однополюсный).
- Номинальное напряжение (Uн): до 380 В переменного тока частотой 50 Гц.
- Характеристика срабатывания: «C» (5Iн), стандартная для большинства осветительных и розеточных сетей.
- Отключающая способность: определяется по серии А63, соответствует требованиям для бытовых и промышленных сетей. Точные значения регламентируются технической документацией завода-изготовителя и стандартами.
- Механическая износостойкость: не менее 10 000 циклов ВО (включение-отключение).
- Степень защиты: IP20 (по передней части).
- Способ монтажа: устанавливается на стандартную DIN-рейку (шириной 35 мм).
- Подключение проводов: винтовые зажимы.
- Материал корпуса: термостойкая пластмасса.
Принцип действия и защитные функции
Автоматический выключатель обеспечивает две основные виды защиты:
- Защита от перегрузки: Осуществляется биметаллической пластиной теплового расцепителя. При длительном превышении номинального тока (например, на 45%), пластина нагревается и, изгибаясь, вызывает срабатывание механизма расцепления с выдержкой времени.
- Защита от токов короткого замыкания (КЗ): Осуществляется электромагнитным расцепителем (соленоидом). При резком скачке тока до значения, превышающего уставку (5Iн), сердечник соленоида мгновенно воздействует на расцепляющий механизм, отключая аварийную цепь.
Ручное управление осуществляется рычагом для оперативных коммутаций.
Нормативная и техническая документация
Производство, параметры и испытания автоматических выключателей серии А63 регламентируются следующими основными стандартами:
- ГОСТ Р 50030.2-2010 (МЭК 60947-2:2006) — Аппаратура распределения и управления низковольтная. Часть 2. Автоматические выключатели.
- ГОСТ Р 50030.1-2007 (МЭК 60947-1:2004) — Аппаратура распределения и управления низковольтная. Часть 1. Общие требования.
- ГОСТ Р 50345-2010 (МЭК 60898-1:2003) — Аппаратура малогабаритная электрическая. Автоматические выключатели для защиты от сверхтоков бытового и аналогичного назначения. (Может применяться для аналогов).
Требования к условиям эксплуатации определяются
ГОСТ 15150-69.
Преимущества модели
- Надежность: Проверенная временем конструкция и качественные материалы обеспечивают долгий срок службы.
- Универсальность монтажа: Крепление на DIN-рейку значительно упрощает и ускоряет установку в щитовом оборудовании.
- Четкая индикация: Положение рычага (ВКЛ/ВЫКЛ) визуально легко определяется.
- Широкая совместимость: Подходит для использования в большинстве типовых проектов электроснабжения.
- Соответствие стандартам: Изготовлен в соответствии с актуальными требованиями ГОСТ и МЭК.
Рекомендации по выбору и применению
Автоматический выключатель А63-М-16А-5Iн-380AC-У3 следует выбирать, исходя из расчетных параметров защищаемой линии: сечения и материала кабеля, типа нагрузки (освещение, розетки, двигатели малой мощности). Важно, чтобы номинальный ток автомата (16А) не превышал допустимый длительный ток для проводника. Для защиты электродвигателей необходимо дополнительно учитывать пусковые токи. Монтаж, подключение и наладку должны производить квалифицированные специалисты в соответствии с Правилами устройства электроустановок (ПУЭ) и проектной документацией.
Заключение
Автоматический выключатель А63-М-16А-5Iн-380AC-У3 — это классическое, проверенное решение для организации безопасной и надежной защиты электрических цепей в сетях 220/380 В. Его технические характеристики, соответствие национальным стандартам и простота монтажа делают его востребованным компонентом в системах электроснабжения различных объектов. При правильном подборе и установке аппарат гарантирует эффективное отключение при аварийных режимах, предотвращая перегрев проводки и повреждение подключенного оборудования.
Климатическое исполнение:
У3
Количество силовых полюсов:
1
Номинальное напряжение, В:
400
Номинальный ток, А:
16
Род тока:
Переменный (AC)
Степень защиты:
IP00
Номинальная отключающая способность, кА (AC) (IEC/EN 60898):
1.8
Способ монтажа:
Монтажная плата
Тип изделия:
Выключатель автоматический в литом корпусе
Тип расцепителя:
Электромагнитный
Высота, мм:
110
Уставка срабатывания магнитного расцепителя (Im), А:
5Iн
Исполнение:
Стационарное
Вид привода:
Ручной
Тип дополнительного расцепителя:
Нет
Масса, кг:
0.27
Нормативный документ:
ГОСТ P 50030.2-2010
Крепление:
Винтовое
Диапазон рабочих температур:
от -40 до +60
Напряжение, В:
380
Глубина, мм:
84
Ширина, мм:
28
Рекомендованный проектный ассортимент:
Да
Включено в реестр промышленной продукции РФ:
10385144
Регулировка теплового расцепителя:
Нет
Предельная отключающая способность, кA:
3.5
Частота, Гц:
50/60
Комплектность:
Нет
Максимальное сечение подключаемого кабеля, мм2:
6
Сфера применения:
Автоматические выключатели в литом корпусе
Преимущества:
Электромагнитный расцепитель с гидравлическим замедлением срабатывания в зоне токов перегрузки|Российское производство|Малая зависимость время-токовых характеристик от температуры среды|Диапазон температур эксплуатации от -60 до +40 градусов Цельсия
