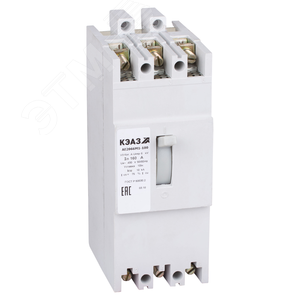

Автоматический выключатель АЕ2066М1-100-160А-10Iн-400AC-У3 (104544)
Автоматический выключатель АЕ2066М1-100-160А-10Iн-400AC-У3 предназначен для защиты электрических цепей от перегрузок и коротких замыканий в промышленных и бытовых сетях. Устройство соответствует современным стандартам безопасности и обеспечивает надежное отключение при аварийных ситуациях.
Основные характеристики
- Номинальный ток: 100–160 А
- Количество полюсов: 3
- Номинальное напряжение: 400 В (AC)
- Отключающая способность: 10Iн
- Климатическое исполнение: У3 (эксплуатация в умеренном климате)
- Степень защиты: IP20
- Стандарты: ГОСТ Р 50030.2-2010, МЭК 60947-2
Применение
Выключатель АЕ2066М1-100-160А используется в распределительных щитах, промышленных установках и коммерческих объектах. Он обеспечивает защиту силовых линий, электродвигателей и другого оборудования от перегрузок и коротких замыканий.
Конструктивные особенности
- Механизм свободного расцепления
- Дугогасительная камера для быстрого гашения дуги
- Ручное и автоматическое управление
- Устойчивость к вибрациям и механическим воздействиям
Нормативные документы и стандарты
Габаритные и присоединительные размеры
Выключатель имеет стандартные крепежные отверстия для монтажа на DIN-рейку или панель. Подробные размеры указаны в технической документации.
Условия эксплуатации
- Температурный диапазон: от -40°C до +55°C
- Относительная влажность: до 98% (при 25°C)
- Высота над уровнем моря: до 2000 м
Дополнительная информация
Перед установкой и эксплуатацией рекомендуется ознакомиться с паспортом изделия и руководством по монтажу. Для проверки работоспособности следует проводить периодические испытания в соответствии с нормами ПТЭЭП.
Климатическое исполнение:
У3
Номинальный ток, А:
160
Количество силовых полюсов:
3
Номинальное напряжение, В:
400
Степень защиты:
IP00
Номинальная отключающая способность, кА (AC) (IEC/EN 60898):
10
Способ монтажа:
Монтажная плата
Тип изделия:
Выключатель автоматический в литом корпусе
Род тока:
Переменный (AC)
Высота, мм:
207
Исполнение:
Стационарное
Вид привода:
Ручной
Уставка срабатывания магнитного расцепителя (Im), А:
10Iн
Тип дополнительного расцепителя:
Нет
Масса, кг:
1.6
Нормативный документ:
ГОСТ Р 50030.2, ТУ3422-027-05758109-2007
Диапазон рабочих температур:
от -40 до +60
Крепление:
Винтовое
Напряжение, В:
380
Тип расцепителя:
Электромагнитный,тепловой
Глубина, мм:
120
Ширина, мм:
75
Рекомендованный проектный ассортимент:
Да
Включено в реестр промышленной продукции РФ:
10385142
Регулировка теплового расцепителя:
Нет
Предельная отключающая способность, кA:
10
Частота, Гц:
50/60
Комплектность:
Нет
Максимальное сечение подключаемого кабеля, мм2:
70
Сфера применения:
Автоматические выключатели в литом корпусе
Преимущества:
Регулировки теплового расцепителя|Российское производство|Сейсмостойкость 9 баллов по MSK-64|Возможность подключения проводников без кабельных наконечников
