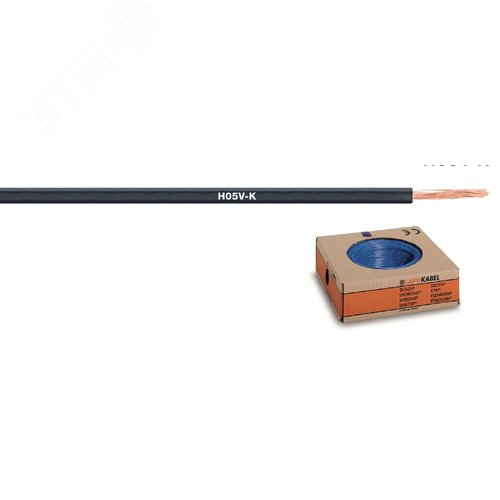

Провод монтажный H05V-K 1X0.2 BK

Провод монтажный H05V-K 1x0.2 мм² черный (BK)

Монтажный провод H05V-K 1x0.2 BK – это одножильный медный провод с ПВХ (поливинилхлоридной) изоляцией, предназначенный для стационарной прокладки внутри электрических устройств, приборов, распределительных щитов и шкафов управления. Благодаря малому сечению (0.2 мм²) и гибкой конструкции, он идеально подходит для соединения компонентов в условиях ограниченного пространства, монтажа слаботочных цепей, сигнализации и вторичных цепей релейной защиты.

Конструкция и материалы

Токопроводящая жила: Медная, однопроволочная (класс 1 по ГОСТ 22483 или IEC 60228), обеспечивающая отличную электропроводность и механическую стабильность при стационарном монтаже.

Изоляция: Из поливинилхлорида (ПВХ) без галогенов. Изоляция имеет сплошную окраску в черный цвет (обозначение BK – Black). ПВХ-изоляция обеспечивает защиту от короткого замыкания, устойчива к воздействию влаги, масел, щелочей и механическим повреждениям.

Область применения

Провод предназначен для неподвижного монтажа внутри электрооборудования при напряжении до 450 В (для цепей переменного тока частотой до 400 Гц) или до 600 В (для цепей постоянного тока). Рекомендуется для использования в:

• Внутреннем монтаже распределительных устройств (РУ), щитов управления и автоматики.
• Сборке электрических шкафов, панелей и пультов управления.
• Подключении измерительных приборов, датчиков, устройств релейной защиты.
• Прокладке вторичных цепей и цепей сигнализации.
• Установке в сухих и влажных помещениях, а также внутри закрытых электротехнических конструкций, где исключено прямое воздействие солнечного излучения и значительных механических нагрузок.

Технические характеристики и параметры

• Стандарт: ГОСТ 31947-2012 (Провода и кабели для электрических установок на номинальное напряжение до 450/750 В) или гармонизированный европейский стандарт HD 21.5 S2 / EN 50525-1, EN 50525-3-41.
• Климатическое исполнение: УХЛ, категории размещения 1-5 по ГОСТ 15150 (температура эксплуатации от -50°C до +70°C).
• Номинальное напряжение: 300/500 В (U₀/U).
• Минимальный радиус изгиба: Не менее 3 наружных диаметров провода.
• Сопротивление изоляции: Не менее 10 МОм·км.
• Испытательное напряжение: 2000 В переменного тока частотой 50 Гц в течение 5 минут.
• Цветовая маркировка: Сплошной черный (BK). Возможна маркировка путем нанесения надписей или полос другого цвета для идентификации.

Преимущества

Использование провода H05V-K обеспечивает высокую надежность электрических соединений благодаря стабильным характеристикам меди и ПВХ-изоляции. Провод обладает отличной устойчивостью к старению, не поддерживает горение (соответствует категории Flame Retardant по IEC 60332-1-2), обладает хорошей гибкостью для удобства укладки в жгуты и обладает стойкостью к распространенным химическим веществам.

Соответствие стандартам и нормативная база

Провод соответствует ключевым национальным и международным стандартам, что гарантирует его безопасность и надежность. Основные регламентирующие документы, информацию о которых можно найти в открытых источниках:

• ГОСТ 31947-2012 "Провода и кабели для электрических установок на номинальное напряжение до 450/750 В. Общие технические условия". Этот стандарт устанавливает общие требования к проводам, включая маркировку, испытания и условия эксплуатации. Ознакомиться с текстом стандарта можно на официальном сайте ФГУП "Стандартинформ" или на портале Техэксперт.
• Стандарты МЭК (IEC): IEC 60228 (классы жил), IEC 60332-1-2 (испытания на нераспространение горения), серия IEC 60502 (общие требования к кабелям на низкое напряжение). Актуальную информацию о стандартах МЭК можно найти на официальном сайте International Electrotechnical Commission (IEC).
• Европейские гармонизированные стандарты (HD): HD 21.5 S2, EN 50525-1, EN 50525-3-41, которые определяют требования к проводам на номинальное напряжение 450/750 В. Сведения о европейских стандартах доступны на сайтах национальных органов по стандартизации, например, CENELEC.
• Правила устройства электроустановок (ПУЭ) – основной документ, регламентирующий монтаж электропроводок в России. Актуальная редакция ПУЭ публикуется на ресурсах, связанных с Минэнерго России, и в справочных системах.

Маркировка и упаковка

Провод поставляется в бухтах или на барабанах. Маркировка на этикетке включает: торговую марку производителя, обозначение провода (H05V-K 1x0.2 BK), номер ГОСТ или ТУ, длину отрезка в метрах, дату изготовления, знак соответствия (при наличии).

Меры предосторожности

Монтаж должен производиться при отключенном напряжении. Запрещается прокладка провода под постоянным воздействием прямых солнечных лучей, в агрессивных средах, для которых ПВХ не предназначен, а также с растягивающими нагрузками. При проектировании и монтаже необходимо руководствоваться ПУЭ и технической документацией на конкретное оборудование.

Провод H05V-K 1x0.2 BK – это проверенное решение для точного и надежного межприборного монтажа в промышленной и бытовой электронике, обеспечивающее долговечность и безопасность электрических систем.
