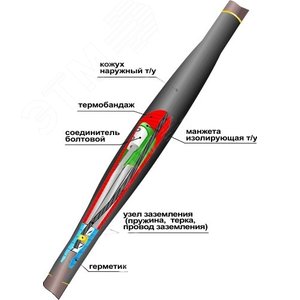

Муфта кабельная соединительная 1ПСТб(тк)-5х(35-50) с соединителями болтовыми

1ПСТб(тк)-5ж(35,50) - Провод для стационарной прокладки в сухих помещениях

Провод монтажный 1ПСТб(тк)-5ж(35,50) предназначен для неподвижного монтажа электрических цепей в условиях сухих помещений, а также в радиоаппаратуре и других электронных устройствах. Буквенно-цифровая маркировка расшифровывается следующим образом:

• 1 — материал жилы: медь.
• ПСТ — провод для стационарного монтажа.
• б — изоляция из поливинилхлоридного (ПВХ) пластиката.
• (тк) — тип скрутки жил: с заполнением, в текстильной оплётке.
• 5ж — количество жил: 5.
• (35,50) — номинальное сечение жилы: 0.35 мм² и 0.50 мм² (комбинированное).

Конструкция провода

Провод обладает сложной многокомпонентной конструкцией, обеспечивающей его надежность и долговечность:

• Токопроводящая жила: Изготовлена из медной проволоки, мягкая (класс гибкости 5 по ГОСТ 22483-2012), что обеспечивает удобство при монтаже.
• Изоляция: Каждая жила имеет индивидуальную изоляцию из ПВХ пластиката. Изоляция жил может иметь цветовую маркировку для удобства монтажа и идентификации.
• Скрутка: Изолированные жилы скручены в сердечник с заполнением, что придает проводу круглую форму и повышает механическую стабильность.
• Оплётка: Поверх скрученных жил наложена оплётка из текстильной нити, которая обеспечивает дополнительную защиту от механических повреждений, вибраций и истирания.

Основные технические характеристики

• Количество жил: 5
• Номинальное сечение жилы: Комбинированное (например, 4 жилы 0.35 мм² + 1 жила 0.50 мм² или иная комбинация, уточняемая в заказе).
• Номинальное напряжение: До 380 В переменного тока частотой до 400 Гц или до 500 В постоянного тока.
• Температурный диапазон эксплуатации: От -50°C до +70°C.
• Минимальный радиус изгиба: Не менее 5 наружных диаметров провода.
• Сопротивление изоляции: Не менее 1 МОм·км.
• Испытательное напряжение: 1500 В переменного тока частотой 50 Гц в течение 1 минуты.
• Строительная длина: Не менее 50 м.
• Группа горючести: Распространяет горение при одиночной прокладке (категория Г1-Г4 в зависимости от состава ПВХ).

Область применения

Провод 1ПСТб(тк)-5ж(35,50) находит широкое применение в различных областях промышленности и быта:

• Монтаж цепей управления, сигнализации и контроля в электрических щитах, пультах и станциях.
• Подключение стационарного оборудования, приборов и аппаратуры внутри помещений.
• Создание внутренних соединений в радиоэлектронной и электротехнической аппаратуре.
• Прокладка в условиях, где присутствуют вибрационные нагрузки, благодаря амортизирующим свойствам текстильной оплётки.

Важно: Провод предназначен для прокладки в условиях умеренного и холодного макроклимата, внутри сухих помещений. Не рекомендуется для прокладки во влажных помещениях, на открытом воздухе, в земле (траншеях) и в агрессивных средах.

Нормативная документация и соответствие стандартам

Производство, технические условия и испытания провода 1ПСТб(тк)-5ж(35,50) регламентируются следующими основными документами:

• Технические условия (ТУ): Изготовление осуществляется в соответствии с техническими условиями предприятия-изготовителя, разработанными на основе государственных стандартов. Конкретные ТУ необходимо уточнять у производителя.
• ГОСТ 23286-78: Провода монтажные. Общие технические условия. Этот стандарт устанавливает общие требования к монтажным проводам.
  (Актуальную информацию по стандарту можно найти на официальном сайте Федерального агентства по техническому регулированию и метрологии (Росстандарт) в справочно-правовых системах или в документальных фондах).
• ГОСТ 22483-2012: Жилы токопроводящие для кабелей, проводов и шнуров. Основные параметры. Технические требования. Этот стандарт классифицирует жилы по гибкости и определяет требования к их электрическому сопротивлению.
  (Ознакомиться с актуальной версией стандарта можно на портале КонсультантПлюс или других официальных ресурсах, предоставляющих доступ к нормативным документам).
• ГОСТ 15150-69: Исполнение для различных климатических регионов. Условия эксплуатации, хранения и транспортирования.
  (Информация доступна на специализированных ресурсах, aggregating normative documentation, таких как Internet-law.ru).
• Правила устройства электроустановок (ПУЭ): Главы 2.1 и 3.4 регламентируют выбор проводов и способы их прокладки в электрических установках.
  (Актуальная редакция ПУЭ публикуется на официальных ресурсах, например, на сайте Минэнерго России).

Преимущества использования

• Высокая гибкость: Медная жила 5-го класса гибкости позволяет легко производить монтаж в стесненных условиях.
• Механическая прочность: Текстильная оплётка эффективно защищает провод от механических воздействий, вибраций и истирания.
• Удобство монтажа: Четкая маркировка жил и их скрутка обеспечивают удобство разделки и подключения.
• Долговечность: ПВХ-изоляция устойчива к старению, воздействию плесени и не поддерживает горение.
• Универсальность: Широкая область применения в различных электротехнических устройствах.

Транспортировка и хранение
