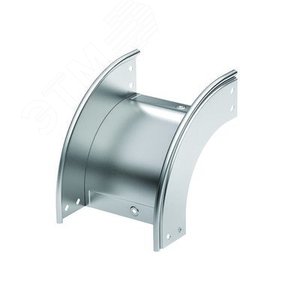

Угол CD 90 вертикальный внешний 90 градусов 400/100 с комплектом крепления (36825K)
Специализированный монтажный элемент, предназначенный для формирования наружных (внешних) угловых соединений под 90° в конструкциях, собираемых на основе CD-профилей. Изделие обеспечивает высокую прочность и геометрическую стабильность угловых узлов каркасов для гипсокартонных систем, подвесных потолков и других легких строительных конструкций.
Конструктивные особенности и назначение
Уголок обладает строго выверенной геометрией в 90 градусов, что гарантирует создание идеально ровного угла. Конструкция элемента оптимизирована для вертикального монтажа и соединения двух перпендикулярных CD-профилей, образующих внешний угол. Основная рабочая ширина элемента составляет 400 мм при высоте полки 100 мм, что обеспечивает надежное соединение с несущими профилями и удобство последующего монтажа листовых материалов.
Комплектация включает все необходимые для быстрого монтажа элементы: крепежные детали (саморезы) и соединительные пластины. Это позволяет сразу приступить к работе без необходимости подбора совместимого крепежа, экономя время и исключая ошибки на этапе комплектации.
Область применения
- Формирование наружных вертикальных углов каркасов для облицовки стен гипсокартоном (ГКЛ), гипсоволокнистыми листами (ГВЛ) и другими листовыми материалами.
- Усиление угловых соединений в каркасах подвесных потолков из ГКЛ, в том числе многоуровневых конструкций.
- Создание коробов для скрытия инженерных коммуникаций (вентиляция, электропроводка, трубопроводы).
- Возведение перегородок и декоративных конструкций, требующих четких и прочных внешних углов.
Технические характеристики и преимущества
- Тип угла: Внешний (наружный)
- Угол соединения: 90°
- Ориентация: Вертикальная
- Размеры: 400/100 мм
- Артикул производителя: 36825K
- Комплектация: Угол CD, крепежные элементы, соединительные пластины
Ключевые преимущества:
- Повышенная жесткость: Обеспечивает устойчивость угловой конструкции к механическим воздействиям.
- Точность монтажа: Жесткая конструкция уголка позволяет легко выдерживать перпендикулярность соединяемых профилей.
- Экономия времени: Полная комплектация устраняет необходимость поиска совместимого крепежа.
- Универсальность: Совместим со стандартными CD-профилями, широко применяемыми в каркасном строительстве.
Нормативная документация и стандарты
Производство и технические характеристики изделия соответствуют требованиям, предъявляемым к комплектующим для сборки каркасов под гипсокартонные системы. Рекомендуется руководствоваться следующими документами при проектировании и монтаже:
- ГОСТ 32610-2012 "Профили лицевые стальные для сухого строительства и декоративных работ. Технические условия" – определяет требования к стальным профилям и фурнитуре. (Доступен на официальном сайте Федерального агентства по техническому регулированию и метрологии: www.gost.ru)
- СП 71.13330.2017 "Изоляционные и отделочные покрытия" (актуализированная редакция СНиП 3.04.01-87) – содержит общие правила производства изоляционных и отделочных работ, включая монтаж каркасных систем. (Доступен на ресурсе Минстроя России или в свободном доступе на портале нормативных документов: docs.cntd.ru)
- Серия 1.031.9-3 "Каркасы и обшивки перегородок из гипсокартонных листов" – рабочие чертежи и альбомы технических решений для монтажа.
Перед началом работ необходимо ознакомиться с технической документацией от производителя гипсокартонных систем и проектной спецификацией. Правильный монтаж с использованием рекомендованного крепежа гарантирует долговечность и надежность всей конструкции.
Тип изделия:
Угол вертикальный внешний
Материал изделия:
Сталь
Высота, мм:
100
Ширина, мм:
400
Покрытие:
Оцинковано по методу сендзимира
Толщина материала изделия:
0.8
Климатическое исполнение:
ОМ2, Т2, У2, УХЛ2, ХЛ2
Цвет:
Светло-серый
Рекомендованный проектный ассортимент:
Да
Преимущества:
Поставляется в комплекте с крепежными элементами. Комплект крепежа, сопровождающий аксессуар, делает монтаж простым и быстрым за счет отсутствия необходимости подбора правильного крепежа на объекте|Применение комплектных аксессуаров позволяет свести к нулю ошибки расчета и подбора крепежа в процессе проектирования|Исключает риск развития электрохимической коррозии, возникающей при ошибочном подборе крепежа из несовместимых материалов|Изготавливается из оцинкованной стали с массой покрытия не менее 180 г/м2, что соответствует ГОСТ 52868-2021 и ГОСТ 14918 - 2020, и обеспечивает требуемую надежность и долговечность кабельной линии. Подтверждено протоколами соответствующих испытаний, в том числе в камере соляного тумана|Обеспечивает плавный изгиб трассы. Плавный поворот способствует сохранению целостности кабеля.
Дополнительная информация:
масса цинкового слоя не ниже 180 г/м2|cоответствует ГОСТ 52868-2021
Комплектация:
37305R - пластина соединительная GTO H100 - 4 шт.|37501R - никелированная пластина для заземления PTCE - 2 шт.|CM010610 - винт с крестообразным шлицем М6х10 - 20 шт.|CM100600 - гайка с насечкой, препятствующей откручиванию М6 - 20 шт.
Сфера применения:
отапливаемые помещения с низкой относительной влажностью атмосферной среды с очень незначительным уровнем загрязнения (офисы, школы, музеи и тд.)|неотапливаемые помещения (пространства) со средней температурой и относительной влажностью, низкая частота конденсации и низкий уровень загрязнения (помещения для хранения, спортивные залы)
Документы

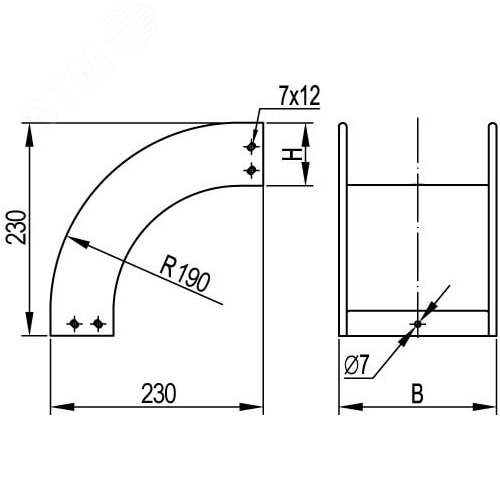

Чертеж
Техническая документация
