Наши технические специалисты помогут подобрать аналог или замену для Угол вертикальный шарнирный 100х500 в комплекте крепежные элементы соединительные пластины лонжерон 1.5 мм, проверить совместимость с другим оборудованием и подготовить коммерческое предложение.
Вертикальный шарнирный угол 100х500 – это высокопрочный конструктивный элемент, предназначенный для надежного и регулируемого соединения вертикальных стоек (лонжеронов) с горизонтальными направляющими в каркасных строительных системах. Изделие поставляется в полном комплекте, включающем крепежные элементы и соединительные пластины, что обеспечивает готовность к монтажу и гарантирует соответствие всех компонентов.

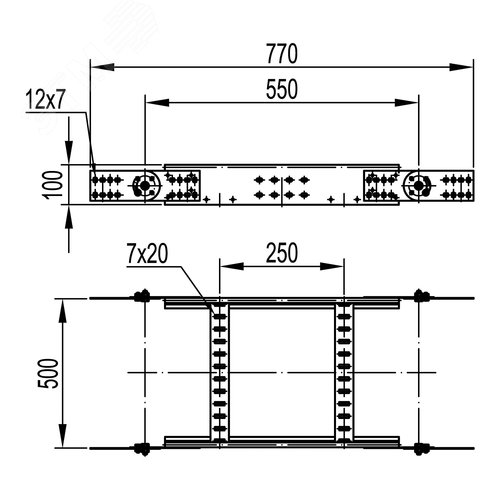

Изделие изготовлено из качественной конструкционной стали толщиной 1.5 мм, что обеспечивает оптимальное соотношение прочности и веса. Основная характеристика – размер 100х500 мм, где 100 мм – это ширина полки для крепления к стойке, а 500 мм – высота элемента, обеспечивающая большую площадь контакта и повышенную устойчивость узла. Шарнирный принцип действия (регулируемый угол) позволяет компенсировать незначительные отклонения от геометрии и обеспечивает удобство установки. Комплект включает в себя специализированные соединительные пластины и крепеж (болты, гайки, шайбы), рассчитанный на заданную толщину металла лонжерона в 1.5 мм.
Данный узел предназначен для использования в быстровозводимых конструкциях, включая ангары, склады, торговые павильоны, сельскохозяйственные здания и каркасы для облицовки сэндвич-панелями или профлистом. Его основная функция – создание жесткого и долговечного соединения между вертикальным элементом каркаса (лонжероном) и другими элементами системы (ригелями, фундаментными балками). Использование стандартизированного комплекта значительно ускоряет процесс монтажа и повышает надежность всей конструкции.
Производство и расчет конструкций с использованием подобных элементов регламентируется рядом межгосударственных стандартов и технических условий. При проектировании и монтаже необходимо руководствоваться следующими основными документами:
ГОСТ 23118-2012 "Конструкции стальные строительные. Общие технические условия". Этот стандарт устанавливает требования к стальным строительным конструкциям, включая методы испытаний, правила приемки и маркировки.
ГОСТ 5264-80 "Ручная дуговая сварка. Соединения сварные. Основные типы, конструктивные элементы и размеры" – актуален при необходимости приварки элемента к конструкции.
СП 16.13330.2017 "Стальные конструкции. Актуализированная редакция СНиП II-23-81*" – основной свод правил для проектирования стальных конструкций в Российской Федерации, содержащий требования к прочности, устойчивости и соединениям.
ГОСТ Р 58121-2018 "Конструкции строительные стальные тонкостенные из холодногнутых оцинкованных профилей и гофрированных листов. Правила проектирования" может быть применим для легких стальных конструкций.
Информацию о данных документах можно найти на официальных ресурсах, таких как:
• Федеральное агентство по техническому регулированию и метрологии (Росстандарт) – национальный орган по стандартизации.
• Техэксперт: Коллекция нормативных документов – общедоступная база стандартов и правил (некоммерческий информационный ресурс).
• Министерство строительства и жилищно-коммунального хозяйства РФ – источник актуализированных сводов правил (СП).
1. Полная комплектность: Наличие всех необходимых крепежных элементов и пластин исключает необходимость самостоятельного подбора и гарантирует совместимость.
2. Универсальность и регулировка: Шарнирное соединение позволяет адаптировать узел под реальные условия на стройплощадке.
3. Повышенная надежность: Конструкция, рассчитанная на конкретную толщину металла (1.5 мм), обеспечивает равномерное распределение нагрузки.
4. Скорость монтажа: Готовый комплект минимизирует временные затраты на подготовку и установку.
5. Коррозионная стойкость: Элементы, как правило, имеют цинковое или другое антикоррозионное покрытие, соответствующее требованиям ГОСТ 9.307-89 "Единая система защиты от коррозии и старения. Покрытия цинковые горячие. Общие требования и методы контроля".
Монтаж должен производиться в соответствии с проектной документацией, разработанной и утвержденной в установленном порядке. Все соединения должны быть затянуты с регламентированным моментом, обеспечивающим неподвижность узла. Не допускается использование комплекта с элементами каркаса, толщина или марка стали которых не соответствует расчетным параметрам. Перед началом работ необходимо визуально проверить целостность всех компонентов. Конструкция, в состав которой входит данный элемент, должна периодически осматриваться на предмет сохранения целостности соединений и отсутствия следов коррозии в соответствии с графиком технического обслуживания.
