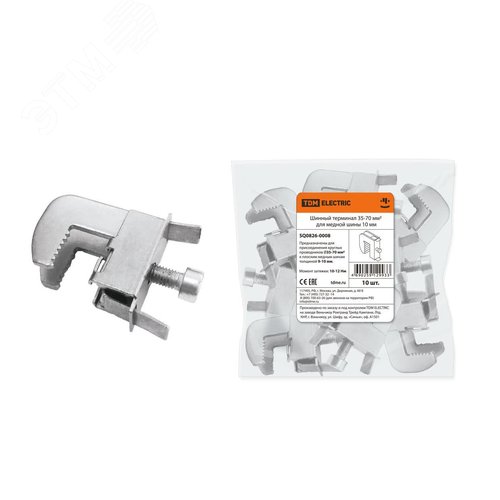

Шинный наконечник (терминал) сечением 35-70 мм², предназначенный для опрессовки на многожильные медные кабели и последующего надежного болтового подключения к медной шине толщиной 10 мм. Изделие является ключевым элементом для создания безопасного и долговечного электрического соединения в силовых цепях низкого напряжения.
Терминал используется для оконцевания медных многожильных кабелей сечением от 35 до 70 квадратных миллиметров с целью их подключения к шинным распределительным устройствам, сборным шинам (шинопроводам) в электрощитах, шкафах управления и распределения электроэнергии. Применяется в электроустановках зданий, промышленных объектах, инфраструктурных проектах. Обеспечивает переход с гибкого кабеля на жесткую шину, сохраняя высокую электропроводность и механическую прочность.
Изделие изготавливается методом штамповки из высококачественной электролитической меди (марка М1 или аналог), обладающей отличной электропроводностью и пластичностью. Контактная часть представляет собой плоскую площадку (лапку) с отверстием под болт крепления к шине. Отверстие рассчитано на стандартный крепеж для шин толщиной 10 мм. Гильзовая часть (тубус) предназначена для ввода и опрессовки многожильного проводника. Для защиты от коррозии и улучшения внешнего вида наконечник может покрываться оловянным или серебряным гальваническим покрытием.
• Высокая электропроводность и низкое переходное сопротивление.
• Надежное механическое соединение с шиной, предотвращающее ослабление контакта из-за вибрации.
• Соответствие сечения гильзы и лапки номинальному току кабеля.
• Упрощение монтажа и обслуживания электрощитового оборудования.
• Повышение безопасности: исключает распушение жил кабеля и обеспечивает стабильную площадь контакта.
• Подключаемый кабель: медь, многожильный, сечение 35-70 мм².
• Присоединяемый элемент: медная шина толщиной 10 мм.
• Тип соединения: болтовое (на шине), обжимное (на кабеле).
• Материал: медь, луженая.
• Номинальный ток: определяется сечением кабеля.
• Климатическое исполнение: для умеренного и холодного климата.
Производство и параметры шинных наконечников регламентируются рядом национальных и международных стандартов, обеспечивающих их безопасность и надежность. Основные документы:
• ГОСТ Р МЭК 61238-1-2014 "Соединители для силовых кабелей с изоляцией из сшитого полиэтилена на номинальное напряжение до 30 кВ включительно. Требования и методы испытаний". Этот стандарт устанавливает общие требования к соединителям, включая испытания на нагрев, устойчивость к циклическому нагреву и короткому замыканию. Подробнее можно ознакомиться на ресурсе Технического комитета по стандартизации.
• ГОСТ 9688-82 "Наконечники кабельные медные луженые. Технические условия". Хотя стандарт устарел, многие производители ориентируются на его требования по материалам и геометрии. Актуальную информацию по преемникам стандарта можно найти в базах фонда нормативных документов.
• Общие требования к электроустановкам, включая соединения и присоединения проводников, изложены в ПУЭ 7-го издания (Правила устройства электроустановок). Актуальная редакция правил публикуется на официальном портале правовой информации.
• Международный стандарт IEC 61238-1 служит базой для многих национальных стандартов в области соединителей для силовых кабелей. С его содержанием можно ознакомиться через ресурсы Международной электротехнической комиссии (IEC).
Монтаж осуществляется с помощью профессионального инструмента – гидравлических или механических пресс-клещей с соответствующими матрицами (оснасткой). Сечение матрицы должно точно соответствовать сечению наконечника. Перед опрессовкой необходимо зачистить изоляцию кабеля на длину гильзы, убедиться в чистоте и целостности жил. После ввода кабеля в гильзу выполняется обжим в указанной производителем точке (обычно в двух точках для данного диапазона сечений). Подключение к шине выполняется с помощью болта, гровера и гайки с моментом затяжки, рекомендованным для выбранного сечения и материала шины. Все электромонтажные работы должны проводиться на обесточенном оборудовании квалифицированным персоналом в соответствии с ПУЭ и инструкциями производителя оборудования.
При выборе терминала необходимо визуально проверить отсутствие трещин, заусенцев и следов коррозии. Геометрия должна быть правильной, отверстие – без смещения. Важно убедиться в соответствии маркировки на изделии (сечение, материал) требуемым параметрам. Качественный наконечник после правильного обжима образует неразъемное соединение с кабелем, механическая прочность которого сопоставима с прочностью самого проводника. Рекомендуется использовать изделия, прошедшие типовые испытания по стандартам и имеющие необходимые сертификаты соответствия.
