Крепеж 25 мм с защелкой и дюбелем: полное описание и технические характеристики
Крепежный элемент 25 мм с защелкой и дюбелем представляет собой современное, быстрое и надежное решение для монтажа различных конструкций к полнотелым и пустотелым основаниям. Данный тип крепежа сочетает в себе простоту установки, обеспечиваемую защелкивающимся механизмом, и высокую удерживающую способность, характерную для распорных дюбелей.
Конструкция и принцип действия

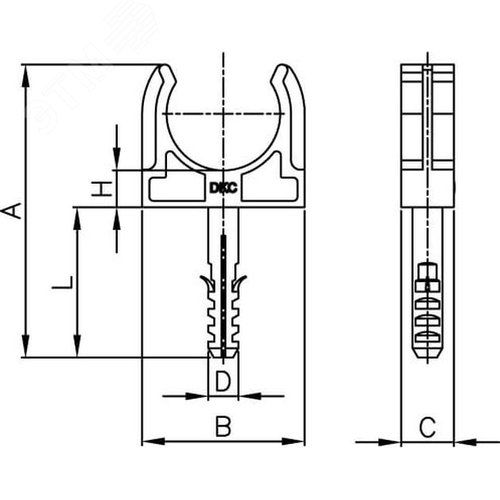

Изделие состоит из двух основных компонентов: нейлонового дюбеля с распорной зоной и специальной защелкивающейся шпильки (штифта) длиной 25 мм. Дюбель, устанавливаемый в предварительно подготовленное отверстие, обеспечивает надежную анкеровку в материале основания. Шпилька, оснащенная пружинным или лепестковым фиксирующим элементом, вставляется в дюбель до характерного щелчка, который сигнализирует о правильной и полной установке. Механизм защелки предотвращает самопроизвольное выпадение крепежа и упрощает монтаж, особенно в труднодоступных местах или при необходимости быстрой установки множества точек крепления.
Область применения
Данный крепеж предназначен для статичного закрепления легких и средних конструкций: кабельных каналов, электропроводки, трубопроводов малого диаметра, элементов вентиляции, декоративных панелей, кронштейнов для осветительных приборов и т.д. Основанием могут служить бетон, кирпич, природный камень и другие плотные строительные материалы. Важно учитывать нагрузочные характеристики и рекомендации производителя для конкретной марки крепежа.
Ключевые преимущества
- Быстрый монтаж: Установка не требует инструментов для закручивания (шуруповерта), что экономит время.
- Визуальный и тактильный контроль: Щелчок при защелкивании четко указывает на правильность установки.
- Надежная фиксация: Распорный дюбель обеспечивает прочное удержание, а защелка исключает обратный ход.
- Универсальность: Подходит для широкого спектра монтажных задач в строительстве и отделке.
- Коррозионная стойкость: Компоненты часто изготавливаются из устойчивых материалов (нейлон, оцинкованная сталь).
Технические параметры (типовые)
- Общая длина шпильки (штифта): 25 мм.
- Диаметр дюбеля: Чаще всего 6-8 мм (требует уточнения для конкретной модели).
- Диаметр отверстия под дюбель: Соответствует диаметру дюбеля, обычно 6-8 мм.
- Глубина отверстия: Как правило, на 5-10 мм больше длины дюбеля.
- Материал дюбеля: Нейлон (полиамид) PA6, PA6.6.
- Материал шпильки: Оцинкованная сталь или нержавеющая сталь.
- Максимальная нагрузка на вырыв: Зависит от материала основания. Для бетона В25 может достигать 1.5-2.5 кН.
Инструкция по монтажу
- Подберите сверло, соответствующее диаметру дюбеля.
- Просверлите отверстие необходимой глубины в основании, очистите его от пыли.
- Вставьте дюбель в отверстие до упора.
- Приложите монтируемый элемент и вставьте шпильку крепежа через него в дюбель.
- Нажмите на шпильку до характерного щелчка, свидетельствующего о срабатывании защелки.
Нормативная документация и стандарты
Качество, методы испытаний и безопасность строительного крепежа регламентируются рядом национальных и международных стандартов. При выборе и применении крепежа 25 мм с защелкой и дюбелем рекомендуется ориентироваться на следующую нормативную базу:
- ГОСТ Р ИСО 898-1-2011: "Механические свойства крепежных изделий из углеродистой и легированной стали. Часть 1. Болты, винты и шпильки". Этот стандарт определяет классы прочности и механические характеристики металлических элементов крепежа. Актуальную редакцию можно найти на сайте Федерального информационного фонда стандартов.
- ГОСТ 1146-80 (и аналоги): Стандарты на пластиковые дюбели (хотя многие современные изделия производятся по ТУ). Общие требования к полимерным материалам в строительстве.
- СП 70.13330.2012: "Несущие и ограждающие конструкции" (актуализированная редакция СНиП 3.03.01-87) содержит общие требования к производству монтажных работ, включая установку крепежных элементов.
- Европейские стандарты (EN): Для крепежа, произведенного или используемого в соответствии с европейскими нормами, могут применяться:
- ETAG 001: Директива Европейской организации по техническим оценкам (EOTA) для металлических анкеров для использования в бетоне.
- EN 1992-4 (Eurocode 2): "Проектирование железобетонных конструкций. Часть 4: Проектирование креплений для использования в бетоне". Официальные ресурсы по Еврокодам доступны через сайты национальных стандартизирующих организаций, например, European Standards.
Меры безопасности и рекомендации
Перед началом масштабного монтажа протестируйте крепеж на образце материала основания. Убедитесь, что несущая способность основания соответствует предполагаемым нагрузкам. Не используйте крепеж для ответственных несущих конструкций, систем безопасности (перила, пожарные лестницы) без проведения соответствующих расчетов и консультаций с проектировщиком. Избегайте ударных и динамических нагрузок на крепления, установленные данным способом. Храните крепеж в сухом месте, защищенном от прямых солнечных лучей.
Заключение
Крепеж 25 мм с защелкой и дюбелем — это эффективное инженерное решение, оптимизирующее процесс монтажа. Его использование позволяет значительно сократить трудозатраты при сохранении высокого уровня надежности фиксации для широкого круга бытовых и профессиональных задач. Применение данного крепежа в соответствии с техническими условиями и строительными нормами гарантирует долговечность и безопасность смонтированных конструкций.
Диаметр крепления:
25 мм
Количество в упаковке:
100 шт
Длина дюбеля:
30 мм
Диаметр дюбеля:
6 мм
Вес одного крепежа:
15 г
Ширина защелки:
35 мм
Высота крепежа:
45 мм
Толщина металла:
1.2 мм
Материал крепежа:
оцинкованная сталь
Материал дюбеля:
пластик
Тип дюбеля:
распорный
Максимальная нагрузка:
25 кг
Цвет:
металлик
Рабочая температура:
-40...+80 °C
Защита от коррозии:
цинкование
Способ монтажа:
защелкивающийся
Назначение:
крепление кабельных лотков
Совместимость:
кабеленесущие системы 25 мм
Стандарт:
ГОСТ, DIN
Гарантия:
5 лет
