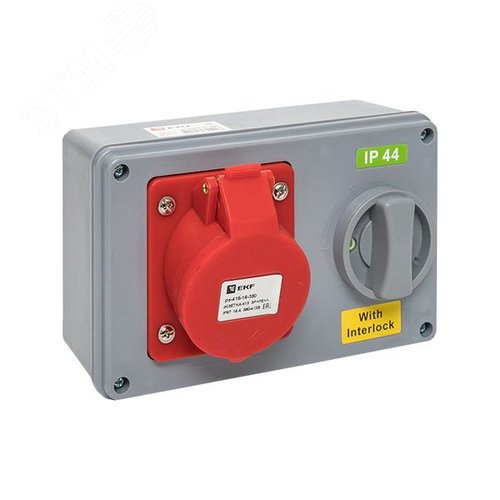

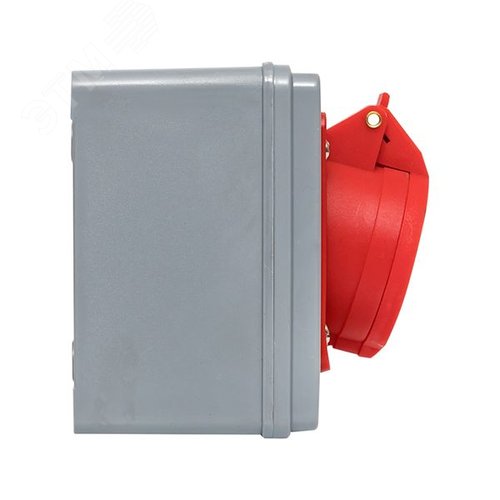

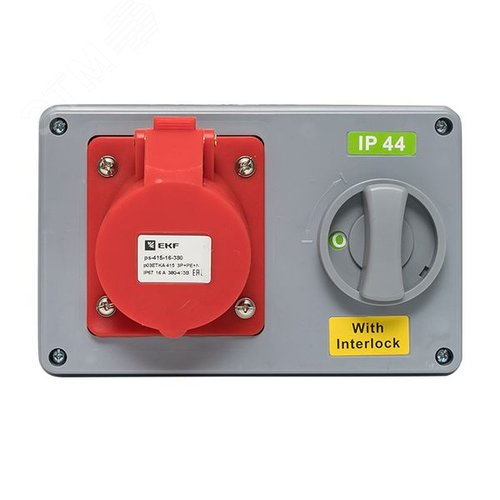

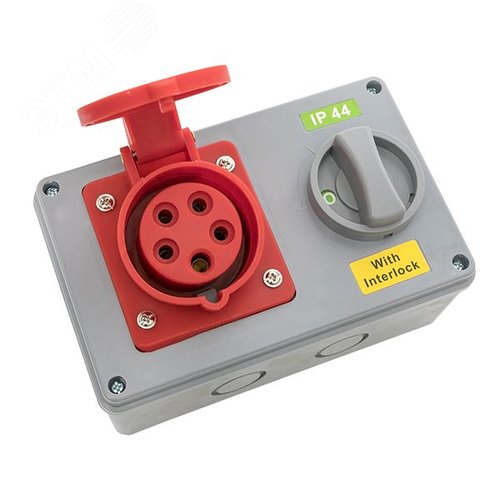

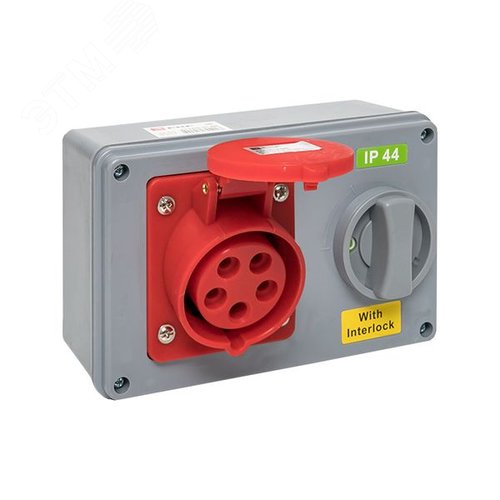

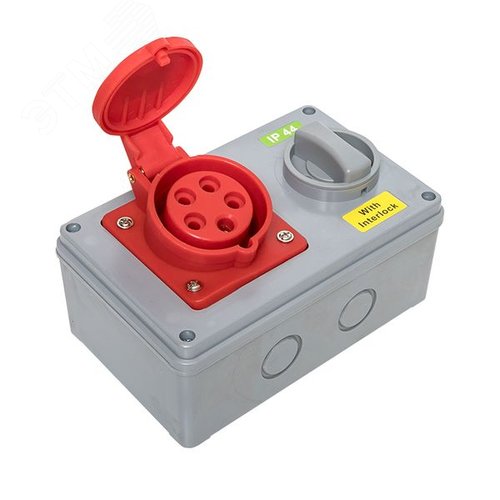

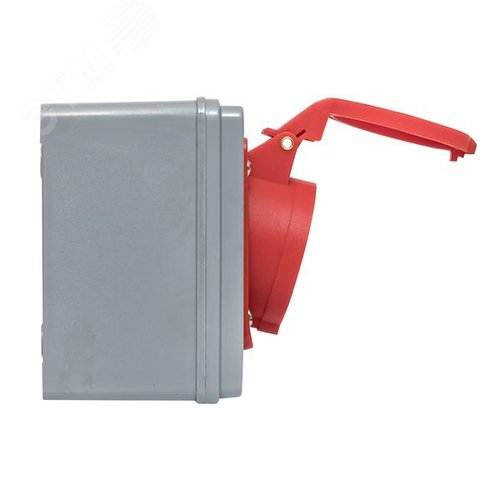

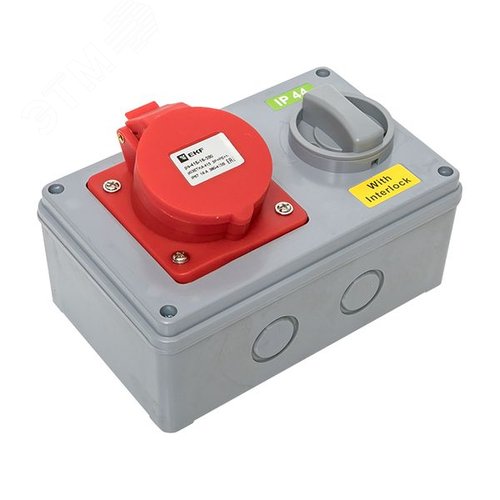

Розетка с блокировкой и выключателем 1415 3Р+РЕ+N 16А 380В IP44

Розетка с блокировкой и выключателем 1415 3Р+РЕ+N 16А 380В IP44

Профессиональная силовая розетка с механической блокировкой и встроенным выключателем предназначена для безопасного подключения трехфазного электрооборудования в промышленных, коммерческих и специальных условиях эксплуатации. Устройство сочетает в себе высокую надежность, защиту от несанкционированного доступа и удобство эксплуатации.

Конструктивные особенности и преимущества

• Механическая блокировка - предотвращает случайное или несанкционированное отключение вилки при работающем оборудовании, обеспечивая непрерывность технологических процессов и безопасность оператора.
• Встроенный выключатель - позволяет обесточивать подключенное оборудование без извлечения вилки из розетки, что увеличивает срок службы контактных групп и упрощает эксплуатацию.
• Защита от неправильного подключения - конструкция розетки и вилки исключает возможность ошибочного соединения, что особенно важно при работе с трехфазными сетями.
• Повышенная безопасность - наличие заземляющего контакта (РЕ) и нейтрали (N) обеспечивает защиту от поражения электрическим током и корректную работу оборудования.
• Усиленный корпус - изготовлен из ударопрочных материалов, устойчивых к механическим воздействиям, химическим веществам и УФ-излучению.
• Удобство монтажа - конструкция предусматривает легкую установку и надежное крепление к различным поверхностям.

Технические характеристики

Тип устройства	Силовая розетка с выключателем и механической блокировкой
Количество полюсов	3Р+РЕ+N (3 фазы, защитный проводник, нейтраль)
Номинальный ток	16 А
Номинальное напряжение	380 В
Частота	50 Гц
Степень защиты	IP44 (защита от твердых частиц размером более 1 мм и брызг воды со всех направлений)
Температурный диапазон	-25°C до +40°C
Климатическое исполнение	УХЛ3 по ГОСТ 15150-69
Материал корпуса	Пластик, не поддерживающий горение
Цвет	Серый (RAL 7035) или по согласованию
Способ монтажа	Накладной

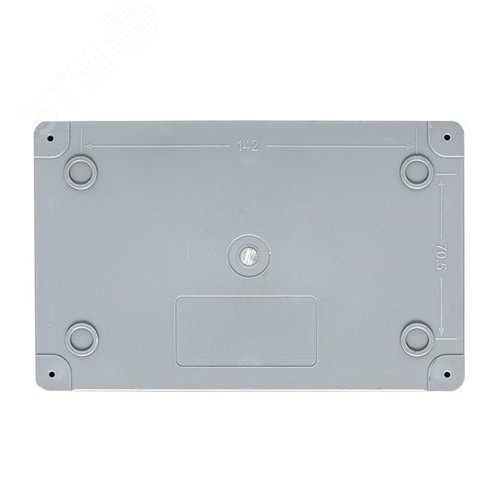

Габаритные размеры	Примерно 150×120×70 мм (зависит от производителя)

Область применения

Розетка с блокировкой и выключателем 1415 3Р+РЕ+N 16А 380В IP44 предназначена для эксплуатации в условиях, требующих повышенной безопасности и надежности подключения электрооборудования:

• Промышленные предприятия и производственные цеха
• Строительные площадки и временные электроустановки
• Сельскохозяйственные объекты и агропромышленные комплексы
• Автомастерские, станции технического обслуживания
• Склады, логистические центры, погрузочно-разгрузочные терминалы
• Коммунальные предприятия и объекты инфраструктуры
• Лаборатории, исследовательские центры
• Учреждения с повышенными требованиями к электробезопасности

Степень защиты IP44

Степень защиты IP44 гарантирует:

• Первая цифра (4) - защита от проникновения твердых предметов диаметром более 1 мм, включая провода и мелкий инструмент.
• Вторая цифра (4) - защита от брызг воды, падающих под любым углом. Устройство может эксплуатироваться в условиях повышенной влажности и при наличии водяных брызг.

Такая степень защиты позволяет использовать розетку в неотапливаемых помещениях, под навесами, в цехах с повышенной влажностью и запыленностью.

Нормативная документация и стандарты

Розетка с блокировкой и выключателем 1415 3Р+РЕ+N 16А 380В IP44 разработана и изготовлена в соответствии с требованиями следующих стандартов и нормативных документов:

Принцип работы блокировки

Механизм блокировки предотвращает извлечение вилки из розетки при включенном положении выключателя. Для отключения оборудования необходимо:

1. Перевести выключатель в положение "Выкл" (0)
2. Дождаться остановки оборудования (при необходимости)
3. Разблокировать механизм фиксации (поворот или нажатие специальной кнопки в зависимости от конструкции)
4. Извлечь вилку из розетки

Обратная последовательность выполняется для подключения: сначала вилка вставляется в розетку до фиксации, затем включается выключатель. Такая система исключает возможность возникновения электрической дуги при подключении/отключении под нагрузкой, что значительно повышает безопасность и срок службы контактов.

Комплектация и монтаж

Стандартная комплектация включает:

• Розетка с блокировкой и выключателем в сборе
• Монтажная рамка (при накладном исполнении)
• Комплект крепежных элементов
• Уплотнительные прокладки для обеспечения степени защиты IP44
• Технический паспорт с инструкцией по монтажу и эксплуатации

Монтаж должен осуществляться на ровную, прочную поверхность, исключающую вибрации и механические воздействия на корпус устройства. При установке в условиях возможного воздействия агрессивных сред рекомендуется дополнительная защита корпуса.

Гарантия и срок службы

Розетка с блокировкой и выключателем 1415 3Р+РЕ+N 16А 380В IP44 рассчитана на длительный срок эксплуатации - не менее 10 лет при соблюдении условий эксплуатации и правил технического обслуживания. Устройство сохраняет свои технические характеристики в течение всего срока службы и выдерживает не менее 10 000 циклов "включение-выключение" без ухудшения рабочих параметров.

Гарантийный срок эксплуатации составляет 3 года с даты продажи при условии соблюдения правил транспортировки, монтажа, эксплуатации и хранения, указанных в технической документации.
