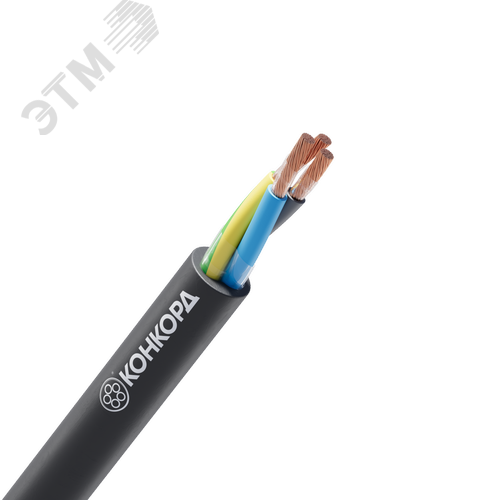

Кабель силовой КГ 3х10(N) 380/660-2

Кабель силовой гибкий КГ 3х10(N) 380/660В

Силовой кабель КГ 3х10 с нулевой жилой (N) предназначен для стационарной и подвижной прокладки с целью присоединения передвижных механизмов, машин, станков и переносного электрооборудования к электрическим сетям на номинальное переменное напряжение до 660 В частотой до 400 Гц или постоянное напряжение до 1000 В.

Конструкция кабеля КГ 3х10+1х6

Конструкция кабеля обеспечивает его высокую гибкость и устойчивость к механическим воздействиям:

• Токопроводящая жила: Медная, многопроволочная, 5 класса гибкости по ГОСТ 22483-2012.
• Изоляция: Из полимерной композиции на основе натурального каучука. Жилы имеют отличительную расцветку: синюю (нулевая), коричневую и две других, отличных от черного и зеленого цветов.
• Скрутка: Изолированные жилы скручены в сердечник.
• Поясная изоляция: В качестве разделительного слоя может использоваться пленка или аналогичный материал.
• Оболочка: Из шланговой резины, защищающей от воздействия влаги и механических повреждений.

Технические характеристики и условия эксплуатации

Кабель рассчитан на широкий диапазон рабочих температур и условий:

• Номинальное напряжение: 380/660 В.
• Климатическое исполнение: УХЛ, категории размещения 1-5 по ГОСТ 15150-69. Предназначен для эксплуатации в умеренном и холодном климате.
• Диапазон рабочих температур: От -40°C до +50°C.
• Минимальная температура монтажа: -15°C без предварительного прогрева.
• Допустимый радиус изгиба: Не менее 8 наружных диаметров кабеля.
• Строительная длина: Не менее 150 метров.
• Срок службы: 4 года с даты изготовления.

Область применения

Кабель КГ нашел широкое применение в промышленности и строительстве благодаря своей гибкости и надежности:

• Питание передвижных машин, станков, сварочного оборудования, кранов, экскаваторов.
• Подключение генераторов и силовых установок на временных объектах.
• Прокладка в условиях, требующих повышенной стойкости к вибрациям и частым перегибам.
• Использование на открытом воздухе, в том числе во влажных условиях и при наличии атмосферных осадков.

Важно: Кабель не распространяет горение при одиночной прокладке. Не рекомендуется для прокладки в земле (траншеях) без дополнительной защиты.

Соответствие стандартам и нормативная база

Производство и технические параметры кабеля КГ строго регламентированы следующими государственными и межгосударственными стандартами:

• ГОСТ 24334-80 "Кабели силовые гибкие на номинальное напряжение до 3000 В." Этот основной стандарт определяет технические условия, конструкцию, требования к материалам, маркировке и испытаниям кабелей типа КГ. Актуальную редакцию можно найти на официальном сайте Федерального агентства по техническому регулированию и метрологии (Росстандарт) или на портале информационно-правовых систем.
• ГОСТ 22483-2012 "Жилы токопроводящие для кабелей, проводов и шнуров." Классифицирует жилы по гибкости (5 класс для КГ) и устанавливает требования к их электрическому сопротивлению. Документ доступен для ознакомления на сайте Росстандарта.
• ГОСТ 15150-69 "Машины, приборы и другие технические изделия. Исполнения для различных климатических районов." Определяет категории размещения и климатические исполнения (УХЛ), в которых может эксплуатироваться кабель. Текст стандарта размещен на специализированных ресурсах по стандартизации, таких как Техэксперт или портал ГОСТ.РФ.

Маркировка и упаковка

Кабель маркируется через каждые 550 мм с указанием торговой марки завода-изготовителя, года выпуска, обозначения кабеля (КГ 3х10+1х6) и ГОСТ 24334-80. Поставляется на деревянных или металлических барабанах либо в бухтах. На ярлыке, прикрепленном к упаковке, указываются все данные маркировки, длина в метрах, масса барабана и дата изготовления.

Безопасность и рекомендации по монтажу

Монтаж и эксплуатация должны проводиться в строгом соответствии с Правилами устройства электроустановок (ПУЭ), актуальной редакцией, которую можно найти на официальных ресурсах, и проектной документацией. При прокладке необходимо исключить механические перегрузки и растяжение кабеля. Для подключения к подвижным механизмам следует обеспечить свободный ход и исключить резкие изгибы. Сечение жил 10 мм² и 6 мм² (нулевая) требует использования соответствующей кабельной арматуры (наконечников, гильз) для обеспечения надежного и безопасного контакта.

Данное описание является ознакомительным. Перед применением необходимо ознакомиться с технической документацией завода-изготовителя на конкретную партию продукции.
